Aukštos temperatūros lydalio slėgio jutiklis/siųstuvas PT133

PT133 aukštos temperatūros lydymo slėgio jutiklis yra pramoninis matavimo prietaisas, specialiai sukurtas ekstremalioms darbo sąlygoms, kuriose veikia aukšta temperatūra, didelis slėgis, didelė klampumas ir agresyvios (korozinės) medžiagos. Šis pažangus slėgio perdaviklis PT133 nuolat stebi tokių lydymų kaip plastikai, gumos, ištopyti metalai ir cheminiai pluoštai kritinius slėgio parametrus, pateikdamas būtinus duomenis gamybos proceso valdymui, produkto kokybės stabilumui ir įrangos saugai užtikrinti. Aukštos temperatūros slėgio jutiklis plačiai naudojamas taikymas gumos ir plastiko gamyboje, metalurgijoje, cheminių pluoštų gamyboje bei kitose srityse, kur reikalingas tikslus lydymo slėgio stebėjimas.

1. Pagrindinės savybės ir funkcijos

1) Pritaikymas ekstremalioms darbo sąlygoms

• Aukštųjų temperatūrų varžymas: Aukštos temperatūros lydymo slėgio jutiklis pasižymi išskliaustytai plačiu veikimo temperatūros diapazonu ir pagamintas iš aukštos temperatūros atsparių medžiagų, leidžiančių tiesioginį sąlyčį su aukštos temperatūros lydymais be medžiagos susidėvėjimo ar matavimų sutrikimų.
• Didelis slėgis ir klampumo atsparumas: Šis lydymo slėgio keitiklis turi plačią matavimo skalę ir atlaiko smūginį slėgį, kurį sukelia lydymo srautas. Optimalizuotos matavimo galvutės konstrukcijos, įskaitant plokščią diafragmą ir pjūklo formos diafragmą, neleidžia aukštos klampumo lydymams prilipti ar užsikimšti, taip žymiai sumažindamos matavimo klaidas ir nuokrypius.
• Apsauga nuo korozijos ir trikdžių: Su terpėmis sąveikaujančios dalys pagamintos iš korozijai atsparių lydinių arba apsaugotos keraminėmis danga, kad būtų atsparios rūgštinėms, šarminėms arba organinių tirpiklių pagrindu paremtoms lydymoms. Integruotas elektromagnetinės ekranavimo modulis neutralizuoja tinklo triukšmą ir virpesių sutrikdymus, būdingus aukšto dažnio virpesių aplinkai, pvz., ekstruzijos įrenginiuose ir injekcinio liejimo mašinose.

2) Tiksli matavimas ir stabilus išvesties signalas

• Didelis tikslumas ir kartojamumas: Šis slėgio daviklis PT133 užtikrina matavimų tikslumą nuo ±0,1 % FS iki ±0,25 % FS, tiesiškumą ≤±0,2 % FS ir pakartotinumo tikslumą ≤±0,1 % FS, taip užtikrindamas išsklaidytą duomenų vientisumą tiksliajam gamybos procesui.
• Temperatūros kompensacija: Įdiegti daugiapunktiniai temperatūros kompensavimo algoritmai, kurie pašalina temperatūros sąlygotą matavimų nukrypimą, užtikrindami stabilius ir tikslus slėgio rodmenis esant išplėstinei temperatūros skalėje sunkiose aukštos temperatūros aplinkose.
• Lankstus signalo išvestis: Aukštos temperatūros slėgio daviklis palaiko kelis pramoninius standartinius signalus, įskaitant analoginius išvesties signalus (4–20 mA, 0–10 V, 0–5 V) ir skaitmeninius protokolus (HART, RS485-Modbus, Profibus), leidžiantis be trukdžių integruoti su PLC, DCS sistemomis ir pramoniniais kompiuteriais visapusiškai automatizuoti procesus.

3) Konstrukcijos ir montavimo privalumai

• Integruotas/Modulinis dizainas: Kompaktiškas lydytų medžiagų slėgio keitiklis turi pritaikomus matavimo elementų ilgius, kad būtų galima prisitaikyti prie įvairių įrangos tipų cilindrų ir diekų gylių. Kelios lankstios montavimo galimybės, įskaitant sriegines jungtis (M14/M18/M22), flančinį tvirtinimą ir spaustukų sistemas, reikalauja minimalių įrangos modifikacijų.
• Apsauga nuo perkrovos ir sprogimo: Įranga turi stiprią 150 %–200 % FS perkrovos apsaugą, kuri neleidžia pažeisti įrenginio staigiais slėgio šuoliais. Kai kurie modeliai atitinka Ex d II CT4 sprogimo saugos standartą, todėl jie tinkami degiems ir sprogstantiems lydytų medžiagų perdirbimo procesams, pvz., tirpikliais pagrįstai gumos gamybai.

4) Papildomos funkcijos (aukštos klasės modeliai)

• Realinio laiko rodymas: Įmontuotas LCD/LED ekranas leidžia intuityviai stebėti slėgį be reikalingumo jungtis prie išorinių valdymo sistemų ar kompiuterių.
• Įspėjamasis signalas: Konfigūruojamos viršutinės ir apatinės slėgio ribos sukelia perjungimo signalus ir releinius išėjimus, kai jos viršijamos, leisdamos automatiškai išjungti įrangą arba reguliuoti parametrus.
• Nuotolinė kalibracija: HART protokolo palaikymas leidžia atlikti nuotolinę perkalinimą be jutiklio išmontavimo, taip žymiai sumažinant techninės priežiūros sudėtingumą ir eksploatacijos prastovas.

2. Išspręstos kritinės pramonės problemos

Aukštos temperatūros lydymo srityje tradiciniai slėgio jutikliai patiria reikšmingus našumo apribojimus, įskaitant negalėjimą atlaikyti ekstremalių temperatūrų, linkimą užsikimšti, matavimų tikslumo mažėjimą ir trumpesnį veikimo laiką. PT133 aukštos temperatūros lydymo slėgio jutiklis visapusiškai išsprendžia šias pramonės problemas dėka specialaus konstrukcinio sprendimo ir pažangios medžiagos.

• Darbo sąlygų pritaikymas: Pašalina degimą ir greitesnį senėjimą, būdingus tradiciniams jutikliams labai aukštų temperatūrų aplinkoje, pvz., ekstruzijos diešuose, liejimo į formas įrengimuose ir lydytų metalų perduodamų vamzdžiuose.
• Matavimų tikslumas: Įveikia duomenų nukrypimą ir reikšmingas klaidas, kurias sukelia didelės klampumo lydymo medžiagų prilipimas prie paviršiaus ir slėgio svyravimai, užtikrindamas vienodumą prekė charakteristikos, įskaitant nuolatinį plėvelės storį ir gumos gaminio tankio specifikacijas.
• Įrangos sauga: Užtikrina nuolatinį tikrojo laiko lydymo slėgio stebėjimą, kad būtų išvengta slėgio sąlygotų gedimų, tokių kaip formos plyšimas, vamzdyno nutekėjimas dėl per didelio slėgio ir medžiagos užsikimšimai dėl nepakankamo slėgio sąlygų.
• Priežiūros efektyvumas: Aukštesnė korozijos ir užsikimšimo atsparumas žymiai sumažina dažnus išardymus, valymą ir keitimo ciklus, todėl mažėja techninės priežiūros sąnaudos ir gamybos prastovos. Ilgesni eksploatavimo intervalai palyginus su įprastais davikliais žymiai sumažina eksploatacines sąnaudas.
• Automatizavimo integracija: Standartiniai signalų išvesties formatai užtikrina suderinamumą su esama pramonine valdymo infrastruktūra, pašalinant signalų nesuderinamumo problemas ir leidžiant beproblemę automatizuotų gamybos sistemų modernizavimą.

3. Vartotojo patirties pranašumai

• Patogus montavimas: Keli prisijungimo būdai leidžia prijungti įvairius įrangos sąsajos tipus be specialių įrankių. Įrengimo ir paleidimo procesas paprastai trunka tik 10–30 minučių, o įmontuoto tipo jutiklio konstrukcija neleidžia susidaryti lydytų medžiagų likutiams, todėl valymas yra lengvas.
• Stabilus ir patikimas: Vidutinis laikas tarp gedimų viršija 20 000 valandų, o metinis duomenų nuokrypis yra minimalus (≤±0,1 % FS per metus), todėl techninės priežiūros personalui reikia daug mažiau kalibruoti ir reguliuoti prietaisą.
• Vartotojui draugiška operacija: Analoginiai signalo modeliai užtikrina tikrą „įkišk ir veik“ prijungimą; skaitmeniniai signalo variantai leidžia patogiai nuotoliniu būdu konfigūruoti parametrus. Modeliai su ekranu leidžia matyti slėgio rodmenis tiesiog vietoje, nereikia jungtis prie išorinių kompiuterių ar valdymo skydų.
• Stiprus suderinamumas: Beblyksnio veikimas su pagrindinėmis PLC platformomis, įskaitant Siemens, Mitsubishi ir Rockwell automatizavimo sistemas, taip pat integracija su DCS platformomis pašalina poreikį naudoti papildomą signalų konvertavimo įrangą, sumažinant integravimo sąnaudas.
• Ilgalaikį stiprumą: Išsami pernagrinėjimo apsauga, vibracijų atsparumas ir pažangus korozijos atsparumas padidina eksploatacijos trukmę, užtikrindami stabilų veikimą sunkiose pramoninėse sąlygose ir mažindami ilgalaikius keitimo kaštus.

4. Tipinės naudojimo situacijos

1) Gumos ir plastiko pramonė

• Ekstruzijos įrengimai: Aukštos temperatūros lydytinės medžiagos slėgio jutiklis stebi lydytinės medžiagos slėgį formavimo įtaisuose ir cilindruose PE/PVC/PP vamzdžių ekstruzijos, plastikinių plėvelių pūtimui ir guminių tarpiklių ekstruzijos metu, kad būtų optimizuotas greičio valdymas ir gaminio storio vienodumas.
• Injekcinis formavimas: Šis slėgio perdaviklis PT133 stebi cilindro ir purkštuko slėgį formavimo ciklų metu, kad būtų išvengta defektų, tokių kaip medžiagos trūkumas, išsikišimų susidarymas ir įdubimų, taip pat užtikrinant matmeninę tikslumą.
• Vulkanizatoriai: Lydytinės medžiagos slėgio keitiklis reguliuoja slėgį gumos vulkanizavimo procese, kad būtų pasiektas vienodas kietėjimas ir pagerintos gaminio stiprumo bei elastingumo savybės.

2) Cheminio pluošto pramonė

• Siūlų formavimo mašinos: Aukštos temperatūros slėgio jutiklis stebi lydytinės masės slėgį siūlų formuokliuose poliesterio, nilono ir spandekso pluošto gamybos metu, užtikrindamas vienodą siūlų skersmenį ir neleisdams jų pertrūkti ar susidaryti paviršiaus šiurkštumui.
• PET lydymo masės pervežimas: Slėgio stebėjimas PET lydymo masės vamzdynuose užtikrina stabilų medžiagos tiekimą į siūlų formavimo komponentus su nuolatinėmis srauto savybėmis.

3) Metalurginės taikymo sritys

• Aukštos temperatūros lydytų metalų: Lydymo masės slėgio keitiklis stebi slėgį lydytinės plieno, aliuminio ir vario pervežimo vamzdynuose bei liejimo formose, kad būtų išvengta perpildymo sąlygų ar nepakankamo liejamosios medžiagos tiekimo.
• Šamotinės medžiagos: Slėgio valdymas keraminės tirpios ir stiklo lydymo įrangos sistemoje užtikrina vienodą gaminio tankį ir kokybės reikalavimus.

5) Kitos specializuotos taikymo sritys

• Aukštos temperatūros reaktoriai cheminiams sintezėms ir polimerų polimerizacijos procesams
• Slėgio valdymas lydytai dengiamajai ir klijavimo medžiagai perduoti

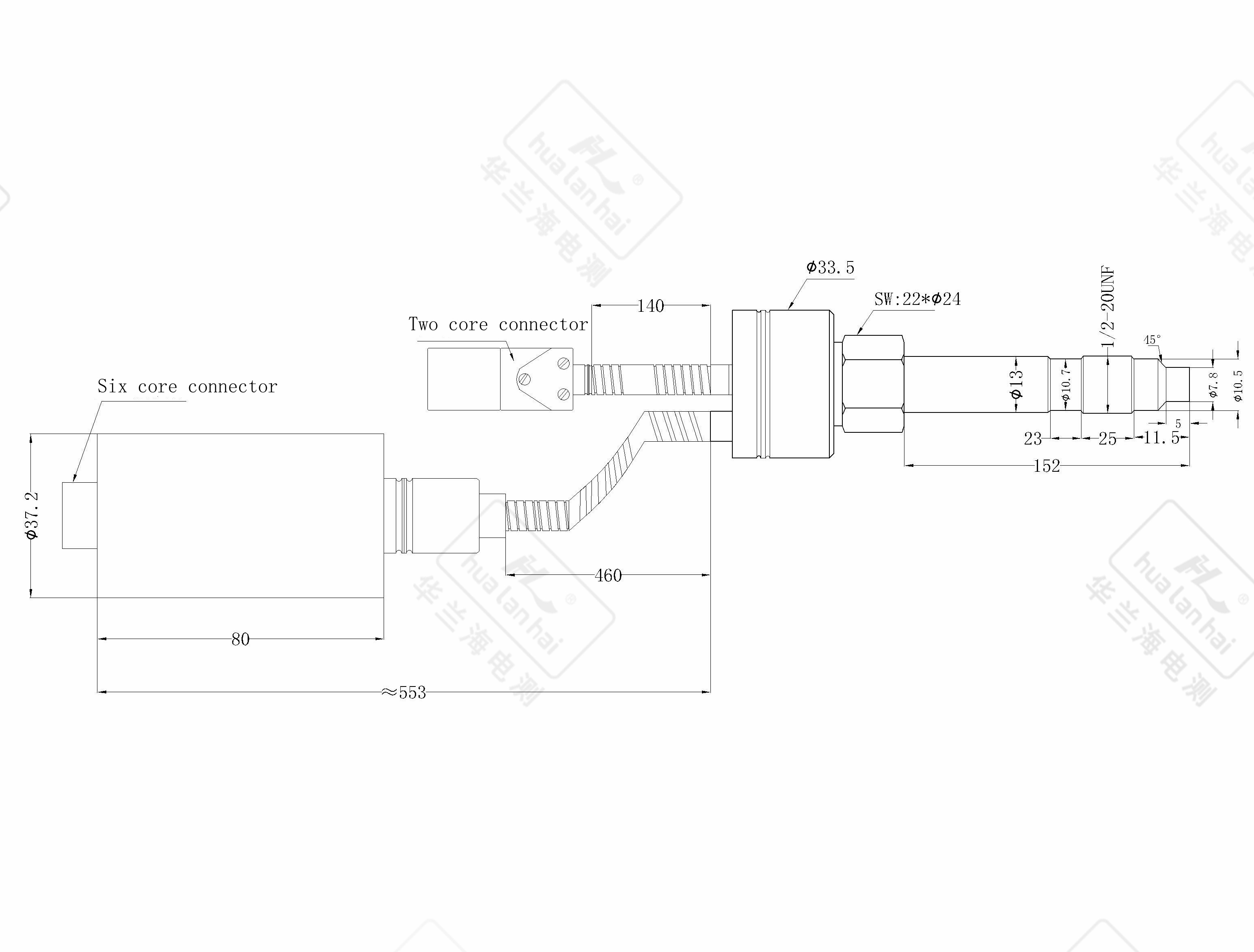

Išsamių detalių rodymas

Parametrai

SANTRAUKA

PT133 aukštos temperatūros lydymo slėgio jutiklis užtikrina išsklaidytą vertę tiksliais, patikimais matavimais ekstremaliomis pramoninėmis sąlygomis. Visapusiškai tenkindamas kritinius slėgio stebėjimo reikalavimus aukštos temperatūros, aukšto slėgio ir didelės klampumo taikymuose šis slėgio perdavimo įrenginys PT133 užtikrina tiek gamybos saugumą, tiek puikią gaminio vienodumą. Lydymo slėgio keitiklis yra būtinas įrenginys automatinėms ir protingoms gamybos procesams gumos ir plastiko gamyboje, cheminių pluoštų gamyboje bei metalurgijoje. Aukšta montavimo lankstumas, stipri suderinamumas su pramoniniais valdymo platformomis ir ilgesnis tarnavimo laikas žymiai sumažina bendrąsias savininkystės sąnaudas, tuo pačiu padidindami bendrą gamybos efektyvumą ir įrangos patikimumą reikalauantiems pramoniniams vartotojams.
