Cảm biến cân kiểu dầm công xôn CZL803

Cảm biến cân dạng dầm công-xôn CZL803 là một phần tử phát hiện lực nhạy với lực, được thiết kế dựa trên nguyên lý điện trở biến dạng, với phần tử đàn hồi có hình dạng dầm công-xôn được cố định ở một đầu và treo lơ lửng ở đầu kia. Thiết kế sáng tạo này xác định kiến trúc cốt lõi của cảm biến tải dạng dầm công-xôn CZL803. Khi chịu tác dụng của lực, biến dạng uốn của dầm sẽ kích hoạt cảm biến lực tạo ra các thay đổi về điện trở, sau đó được chuyển đổi thành các tín hiệu điện chuẩn. Cảm biến dầm công-xôn kết hợp những ưu điểm nổi bật như khả năng chịu tải ở dải trung bình, không gian lắp đặt linh hoạt và khả năng chống va đập mạnh. Những đặc tính này khiến cảm biến rất phù hợp cho các ứng dụng có lực tập trung trong dải tải trung bình và thấp, chẳng hạn như bồn chứa vật liệu công nghiệp, cân bàn và cân băng tải. Hướng dẫn toàn diện này cung cấp thông tin chi tiết từ kích thước lõi đến thông số kỹ thuật, nhằm hỗ trợ việc lựa chọn và tích hợp hệ thống một cách sáng suốt sản phẩm lựa chọn và tích hợp hệ thống.

1. Đặc điểm sản phẩm và chức năng chính

Các đặc điểm chính

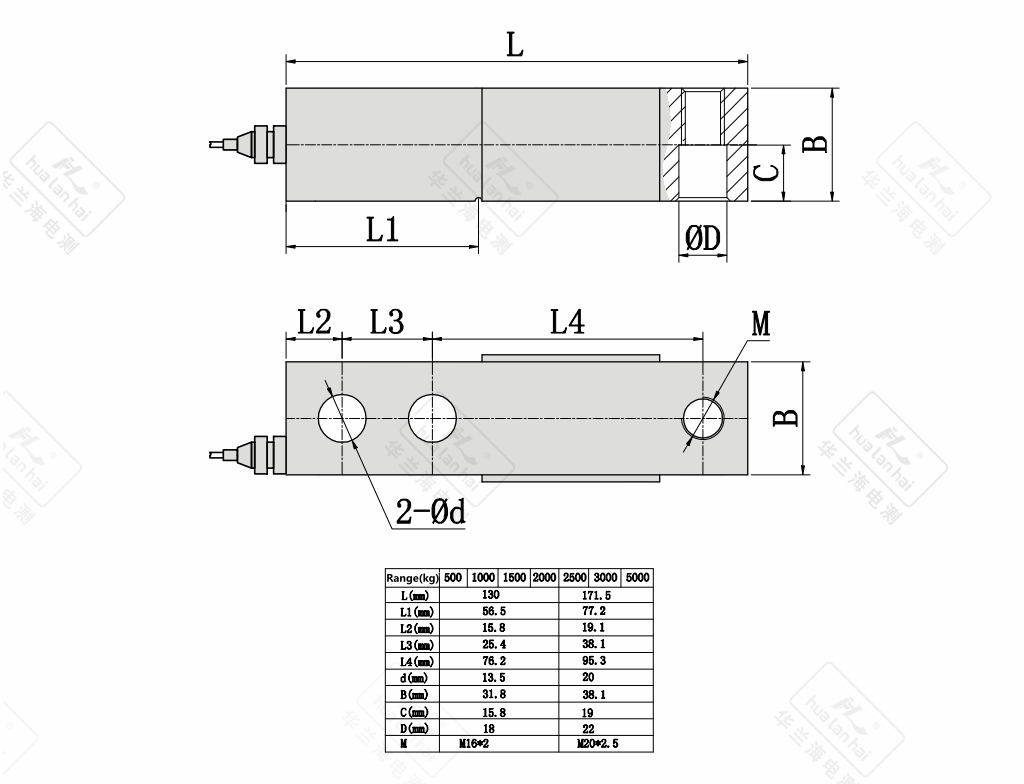

1) Thiết kế cấu trúc: Cảm biến dầm công-xôn sử dụng cấu trúc dầm công-xôn tích hợp, với độ dày dầm từ 8 đến 50 mm và chiều dài từ 50 đến 300 mm. Nhiều lỗ bắt vít tại đầu cố định giúp tăng đáng kể độ ổn định cấu trúc. Hiện tượng tập trung ứng suất tại đầu chịu tải tập trung ở phần giữa của dầm, hỗ trợ đo tải trọng tập trung hướng thẳng đứng xuống dưới với khả năng chống sốc xuất sắc. Cảm biến cân CZL803 này có thể chịu được tải trọng sốc tức thời lên tới 200–300% tải định mức trong khi vẫn duy trì hiệu suất truyền ứng suất vượt trội.

2) Hiệu suất chính xác: Cấp chính xác của cảm biến tải dầm công-xôn dao động từ C3 đến C6, trong đó các mẫu phổ biến đạt cấp C3. Các thông số độ chính xác vượt trội bao gồm sai số phi tuyến ≤ ±0,02%FS, sai số lặp lại ≤ ±0,01%FS và sai số trôi điểm zero ≤ ±0,003%FS/℃. Độ ổn định về độ chính xác này vượt xa đáng kể các cảm biến tương đương trong các ứng dụng tầm trung, từ 50 kg đến 5 tấn.

3) Vật liệu và bảo vệ: Vật liệu thân đàn hồi thường sử dụng các mác thép hợp kim Q235 hoặc 40CrNiMoA, hoặc thay thế bằng các thành phần thép không gỉ 304/316L. Xử lý bề mặt bao gồm phun bi và loại bỏ gỉ, sau đó mạ niken đối với thép hợp kim, hoặc xử lý thụ động đối với các biến thể thép không gỉ. Cấp độ bảo vệ thường đạt IP66/IP67, trong khi các mẫu công nghiệp chịu tải nặng có thể đạt cấp độ IP68. Độ bảo vệ vững chắc này đảm bảo hiệu suất đáng tin cậy trong các môi trường công nghiệp phức tạp có bụi, độ ẩm và tiếp xúc với hóa chất.

4) Khả năng tương thích lắp đặt: Đầu cố định hỗ trợ cả phương pháp gắn bằng bu-lông và hàn, trong khi đầu chịu tải kết nối thông qua ren, mặt bích hoặc đầu nén. Cảm biến tải công nghiệp CZL803 phù hợp để lắp đặt ở nhiều vị trí khác nhau trên thiết bị, như phía dưới đáy, bên hông hoặc trên giá đỡ. Các cảm biến dầm công-xôn đơn hoặc đa có thể hoạt động song song, mang lại tính linh hoạt kết hợp vượt trội và khả năng mở rộng hệ thống.

Chức năng cốt lõi

1) Đo lực tầm trung: Cảm biến tải dạng dầm công-xôn CZL803 tập trung vào việc cân tĩnh và cân gần như động cho các tải trọng trung bình và thấp với thời gian phản hồi ≤ 7 ms. Dải đo bao phủ từ 50 kg đến 20 tấn, trong đó các ứng dụng điển hình chủ yếu nằm trong khoảng từ 1 tấn đến 10 tấn. Một số mẫu chịu tải nặng hơn có thể mở rộng lên tới khả năng 50 tấn, đáp ứng toàn diện hầu hết các yêu cầu đo tải trọng trung bình trong công nghiệp.

2) Đầu ra tín hiệu chuẩn hóa: Cảm biến cân dạng dầm công-xôn cung cấp tín hiệu tương tự bao gồm đầu ra 4–20 mA, 0–5 V và 0–10 V, đồng thời hỗ trợ thêm các tín hiệu kỹ thuật số như RS485/Modbus RTU. Các mẫu đạt chuẩn công nghiệp được chọn lọc còn hỗ trợ giao thức HART, cho phép tích hợp trực tiếp với PLC, hệ thống điều khiển phân tán (DCS) và hệ thống quản lý cân mà không cần các module xử lý tín hiệu bổ sung.

3) Chức năng bảo vệ an toàn: Cảm biến tải CZL803 tích hợp bù dải nhiệt độ rộng toàn diện, từ -20℃ đến 80℃, đảm bảo hoạt động đáng tin cậy trong mọi điều kiện thay đổi theo mùa. Bảo vệ quá tải cho phép chịu tải lên đến 150–250% tải định mức, trong khi các phiên bản thép hợp kim có thể chịu tới 300% tải định mức. Các phiên bản chống nổ đạt chứng nhận Ex d IIB T4/Ex ia IIC T6, một số mẫu nhất định còn được trang bị đầu nối cáp chống tuột nhằm nâng cao độ an toàn.

4) Độ tin cậy dài hạn: Cảm biến dầm công-xôn có tuổi thọ mỏi ≥ 10⁶ chu kỳ tải, với độ trôi hàng năm ≤ ±0,015%FS ở điều kiện tải định mức. Độ bền vượt trội này phù hợp cho vận hành liên tục dài hạn trên các dây chuyền sản xuất công nghiệp, hệ thống giám sát bồn chứa vật liệu và các ứng dụng điều khiển quy trình yêu cầu khắt khe.

2. Các Vấn Đề Cốt Lõi Được Giải Quyết

1) Khó khăn trong việc lắp đặt thiết bị ở mép: Kiến trúc cảm biến tải dạng dầm công-xôn giải quyết các hạn chế truyền thống của cảm biến, vốn yêu cầu lắp đặt đối xứng. Cấu trúc cố định một đầu cho phép lắp đặt trực tiếp lên mép dưới của thiết bị hoặc mặt bên của giá đỡ, từ đó khắc phục vấn đề không gian lắp đặt hạn chế trên các silô, cân nền và các thiết bị tương tự, nơi việc lắp đặt ở vị trí trung tâm là không khả thi.
2) Đo tải tập trung trong dải trung bình: Trong dải trung bình từ 1 tấn đến 10 tấn, thiết kế ứng suất dầm công-xôn được tối ưu hóa giúp giới hạn sai số đo tải tập trung trong phạm vi ±0,02%FS, đáp ứng yêu cầu độ chính xác cho các ứng dụng cân định lượng công nghiệp và cân thành phẩm.

3) Hư hại do tải va đập động: Đặc tính biến dạng đệm đàn hồi dạng dầm công-xôn hiệu quả hấp thụ các va chạm tức thời do vật liệu rơi xuống và rung động của thiết bị, ngăn ngừa hiện tượng trôi độ chính xác và hỏng sớm—những vấn đề phổ biến ở các cảm biến truyền thống khi vận hành trong điều kiện động.

4) Cân kết hợp đa cảm biến: Cảm biến dầm công-xôn thể hiện độ nhất quán tuyệt vời giữa các lô sản xuất với sai số ≤ ±0,01%FS, hỗ trợ cấu hình kết hợp song song từ 2 đến 4 cảm biến. Khả năng này giải quyết các thách thức về chồng chập trọng lượng và tính đồng nhất về độ chính xác trong các tình huống lực phân bố, bao gồm cân nền lớn và hệ thống lắp đặt tại nhiều điểm trên silo.

5) Phù hợp với môi trường công nghiệp khắc nghiệt: Việc lựa chọn vật liệu thép hợp kim tiên tiến kết hợp với thiết kế đạt tiêu chuẩn bảo vệ IP67 hoặc cao hơn giúp giải quyết hiệu quả vấn đề ăn mòn cảm biến và bất thường tín hiệu trong môi trường khắc nghiệt có nguy cơ tiếp xúc với bụi, độ ẩm cao và ăn mòn hóa chất—đặc trưng của các hoạt động khai thác mỏ, chế biến hóa chất và mạ điện.

3. Trải nghiệm người dùng

1) Linh hoạt cao trong lắp đặt: Các lỗ bắt vít tiêu chuẩn ở đầu cố định đảm bảo khả năng tương thích với nhiều cấu trúc thiết bị khác nhau, loại bỏ nhu cầu sử dụng các dụng cụ định vị chuyên biệt. Quy trình lắp đặt và hiệu chuẩn chỉ yêu cầu một thước thủy tiêu chuẩn, cho phép một kỹ thuật viên hoàn tất việc cố định cảm biến và đi dây trong vòng 20 phút mỗi đơn vị.

2) Thao tác và hiệu chuẩn dễ dàng: Cảm biến dầm công-xôn hỗ trợ chức năng hiệu chuẩn về zero chỉ bằng một nút bấm trên các thiết bị cân. Quy trình hiệu chuẩn tại ba điểm ở 25%, 50% và 100% tải định mức chứng tỏ rất phù hợp với các tình huống có phạm vi trung bình, trong khi các phiên bản mô hình kỹ thuật số cho phép cấu hình và hiệu chuẩn tham số từ xa thông qua phần mềm máy tính chủ.

3) Chi phí bảo trì kiểm soát tốt: Cấu trúc dầm công-xôn được bao kín hoàn toàn giúp giảm thiểu tối đa việc xâm nhập bụi, đạt tỷ lệ hỏng hóc trung bình hàng năm ≤ 0,5%. Các thành phần cốt lõi như cảm biến biến dạng và đầu nối được đóng gói độc lập, cho phép sửa chữa cục bộ khi gặp sự cố mà không cần thay thế toàn bộ cảm biến.

4) Phản hồi dữ liệu ổn định: Dữ liệu đo tĩnh thể hiện độ dao động ≤ ±0,005%FS với phản ứng nhanh trong các tình huống gần như động như ứng dụng băng tải. Các phiên bản mô hình kỹ thuật số tích hợp chức năng chẩn đoán lỗi nội bộ, cung cấp cảnh báo thời gian thực đối với các điều kiện bất thường như quá tải và điện áp cung cấp không ổn định.

5) Khả năng thích nghi kết hợp mạnh mẽ: Nhiều dầm công-xôn được kết nối song song cảm biến tải tính năng tự động phân phối tải, loại bỏ yêu cầu về bộ cân bằng riêng biệt. Việc thích ứng này phù hợp với các quy mô nền tảng và các hệ thống silo có kích thước khác nhau, đồng thời giảm đáng kể độ phức tạp trong tích hợp hệ thống.

4. Các tình huống ứng dụng điển hình

1) Cân các Silo/Các phễu công nghiệp
• Bồn chứa nguyên liệu hóa chất: Cảm biến tải kiểu dầm công-xôn CZL803 đo lường bồn chứa hóa chất từ 1 đến 10 tấn với 2–4 cảm biến được lắp đặt đối xứng trên các giá đỡ đáy bồn. Vật liệu thép hợp kim mang lại khả năng chống ăn mòn xuất sắc, trong khi bảo vệ IP67 phù hợp với môi trường nhà xưởng ẩm ướt. Độ chính xác ±0,02%FS đảm bảo đo lường tồn kho và điều khiển quá trình một cách chính xác.
• Phễu cấp liệu/bột: Cảm biến cân kiểu dầm công-xôn đo lường phễu định lượng trong chế biến ngũ cốc, với các cảm biến được lắp đặt trên các chân đỡ phía dưới. Thiết kế chống va đập chịu được lực tác động do vật liệu rơi xuống, đồng thời tích hợp với các hệ thống điều khiển để thực hiện các thao tác cấp liệu tự động một cách chính xác.

2) Cân băng tải/băng chuyền
• Cân băng tải công nghiệp: Cảm biến dầm công-xôn đo lượng vật liệu rời đang được vận chuyển trong khai thác mỏ và phát điện, được lắp đặt trên giá đỡ con lăn. Cảm biến chịu được tải kết hợp từ băng tải và vật liệu, thời gian phản hồi ≤ 7 ms phù hợp với quá trình vận chuyển liên tục, độ chính xác đo lường ±0,1% đáp ứng các yêu cầu vận hành.
• Tích hợp vào băng chuyền: Được áp dụng để cân và phân loại sản phẩm trực tiếp trên dây chuyền trong sản xuất điện tử và thực phẩm. Các cảm biến dầm công-xôn được tích hợp ở đáy băng chuyền để phát hiện trọng lượng sản phẩm theo thời gian thực và tương tác với cơ chế phân loại, đạt độ chính xác ở mức trung bình, phù hợp với nhu cầu sản xuất hàng loạt.

3) Cân bàn nhỏ và vừa

• Cân bàn xưởng: Đầu dò lực CZL803 hỗ trợ các loại cân bàn xưởng có tải trọng từ 1–5 tấn, với bốn đầu dò được lắp đặt tại bốn góc. Đầu cố định được gắn chặt xuống nền đất, trong khi đầu chịu lực nâng đỡ toàn bộ tải trọng của mặt bàn cân. Khả năng chống sai lệch do đặt tải lệch tâm đảm bảo độ chính xác cân ổn định bất kể vị trí đặt tải.
• Cân xe nâng: Các thiết bị cân xe nâng di động sử dụng cảm biến dầm công-xôn gắn trên giá nâng để đo tải trọng thẳng đứng của hàng hóa. Vật liệu thép hợp kim chịu va đập phù hợp với yêu cầu cân động trong quá trình vận hành xe nâng.

4) Điều khiển lực cho thiết bị tự động hóa

• Giám sát áp lực thiết bị dập: Các cảm biến tải dầm công-xôn giám sát áp lực của máy dập nhỏ giữa đầu dập và thân máy, cung cấp phản hồi thời gian thực về lực dập nhằm ngăn ngừa hư hỏng khuôn do quá tải. Độ chính xác ±0,01%FS đảm bảo tiêu chuẩn chất lượng dập.
• Điều khiển lực trong lắp ráp robot: Cảm biến dầm công-xôn được tích hợp tại đầu cánh tay robot công nghiệp để phát hiện áp lực lắp ráp và điều chỉnh lực trong các quy trình lắp ráp linh kiện ô tô và điện tử.

5) Ứng dụng cho ngành đặc biệt

• Ứng dụng trong môi trường chống nổ: Thiết bị cân chống nổ dành cho ngành khai thác than và dầu/khí sử dụng cảm biến dầm công-xôn được chứng nhận Ex d IIB T4, lắp đặt trong vỏ bọc chống nổ đáp ứng các quy định an toàn cho môi trường dễ nổ.
• Môi trường ăn mòn: Các cảm biến dầm công-xôn bằng thép không gỉ 316L được sử dụng trong các ứng dụng mạ điện và ngành công nghiệp hóa chất, với xử lý bề mặt thụ động, mang lại khả năng chống ăn mòn axit–bazơ vượt trội cho các ứng dụng cân dung dịch mạ điện và hóa chất.

5. Hướng dẫn sử dụng (Hướng dẫn thực tế)

1) Quá trình lắp đặt

• Chuẩn bị: Làm sạch bề mặt lắp đặt để đảm bảo độ phẳng và không có vết dầu bám; sai số độ phẳng ≤ 0,1 mm/m. Kiểm tra ngoại quan cảm biến nhằm phát hiện biến dạng dầm hoặc hư hỏng cáp. Chọn bu-lông lắp đặt có kích thước M12–M24 phù hợp với dải tải trọng.

• Định vị và cố định: Siết chặt đầu cố định vào giá đỡ thiết bị bằng bu-lông, đảm bảo gắn chắc chắn, không bị lỏng lẻo. Căn chỉnh đầu chịu tải sao cho thẳng hàng với cấu trúc chịu tải, đồng thời hướng lực tác dụng theo phương thẳng đứng lên thân dầm, tránh lực ngang hoặc lực xoắn.

• Đặc tả dây nối: Đối với tín hiệu tương tự, tuân theo quy trình nối dây "đỏ – nguồn +, đen – nguồn –, xanh lá – tín hiệu +, trắng – tín hiệu –". Nối tín hiệu kỹ thuật số theo các chân giao thức Modbus tương ứng. Duy trì khoảng cách ≥15 cm từ các nguồn gây nhiễu, bao gồm cả bộ biến tần.

• Xử lý bảo vệ: Lắp đặt nắp che mưa cho thiết bị triển khai ngoài trời. Niêm phong các mối nối cáp bằng hộp nối chống nước trong môi trường ẩm ướt. Phủ lớp phủ chống ăn mòn chuyên dụng lên bề mặt cảm biến không chịu lực trong môi trường ăn mòn.

2) Hiệu chuẩn và Điều chỉnh

• Hiệu chuẩn điểm zero: Bật nguồn và làm nóng thiết bị trong 30 phút, sau đó thực hiện lệnh "hiệu chuẩn điểm zero" để đảm bảo đầu ra bằng zero nằm trong dải ±0,002%FS. Kiểm tra nguyên nhân sai lệch quá mức bằng cách kiểm tra độ vững chắc khi lắp đặt và sự hiện diện của lực tác động ngang.

• Hiệu chuẩn tải trọng: Lần lượt đặt các quả cân chuẩn tại các mức 25%, 50% và 100% tải trọng định mức, ghi lại giá trị tín hiệu đầu ra tại mỗi điểm. Điều chỉnh sai số tuyến tính thông qua phần mềm hiệu chuẩn để đảm bảo sai số ≤ giá trị cho phép của cấp chính xác C3 là ±0,02%FS.

• Kiểm tra độ tuyến tính: Chọn 5 điểm kiểm tra phân bố đều trong dải đo để xác minh độ tuyến tính của tín hiệu đầu ra. Sai số tuyến tính phải luôn ≤ ±0,015%FS nhằm đảm bảo độ ổn định về độ chính xác toàn dải trên toàn bộ dải đo.

3) Bảo trì thường xuyên

• Kiểm tra định kỳ: Làm sạch bụi và dầu trên bề mặt cảm biến hàng tháng, đồng thời kiểm tra độ siết chặt của các bu-lông cố định. Thực hiện hiệu chuẩn điểm zero hàng quý và hoàn tất hiệu chuẩn toàn dải cùng kiểm tra hiệu suất hàng năm.

• Xử lý sự cố: Việc điều tra hiện tượng trôi dữ liệu bắt đầu bằng việc xác minh độ ổn định của điện áp nguồn cấp (duy trì ở mức 12–24 V DC). Việc điều tra các giá trị đọc bất thường bao gồm phát hiện quá tải (tải vượt quá 300% tải định mức có thể gây hư hỏng) và đánh giá biến dạng dầm, thay thế cảm biến nếu cần thiết.

6. Phương pháp lựa chọn (Phù hợp chính xác yêu cầu)

1) Xác định các thông số cốt lõi

• Lựa chọn giới hạn đo: Chọn các mô hình cảm biến tải loại dầm công-xôn có giới hạn đo bằng 1,3–1,6 lần tải tối đa thực tế (ví dụ: với tải tối đa 5 tấn, hãy chọn cảm biến có giới hạn đo 6,5–8 tấn) nhằm dự trữ khả năng chịu tải va đập và đảm bảo hệ số an toàn.

• Cấp chính xác: Chọn cấp C3 (sai số ≤ ±0,02%FS) cho đo lường công nghiệp, cấp C6 (sai số ≤ ±0,03%FS) cho giám sát chung, và mô hình cấp C3 có thời gian đáp ứng ≤ 7 ms cho các ứng dụng cân động.

• Loại tín hiệu: Chọn tín hiệu tương tự (4–20 mA) cho các hệ thống điều khiển truyền thống, tín hiệu số (RS485) cho các hệ thống thông minh, và các mô hình có module truyền không dây cho các tình huống IoT công nghiệp.

2) Lựa chọn theo khả năng thích nghi với môi trường

• Nhiệt độ: Chọn các mô hình cảm biến dầm công-xôn thông thường cho các tình huống bình thường (-20°C ~ 60°C), các mô hình bù nhiệt độ cao cho môi trường có nhiệt độ cao (60°C ~ 120°C) và các mô hình chịu được nhiệt độ thấp cho môi trường lạnh (-40°C ~ -20°C).

• Môi chất: Chọn thép hợp kim (mạ niken) cho môi trường khô, thép không gỉ 304 cho môi trường ẩm/ít ăn mòn và thép không gỉ 316L cho môi trường có tính ăn mòn cao, chẳng hạn như dung dịch axit-bazơ.

• Cấp bảo vệ: Chọn ≥IP66 cho môi trường trong nhà khô, ≥IP67 cho môi trường ngoài trời/môi trường ẩm và ≥IP68 cho ứng dụng dưới nước hoặc trong điều kiện nhiều bụi.

3) Lắp Đặt và Tính Tương Thích Hệ Thống

• Phương pháp lắp đặt: Chọn cố định bằng bu-lông để lắp đặt ở mặt đáy thiết bị, nối mặt bích để lắp đặt bên hông. Đối với hệ thống cân sử dụng nhiều cảm biến, hãy chọn các mô hình dầm công-xôn kỹ thuật số hỗ trợ mã hóa địa chỉ nhằm tránh xung đột tín hiệu.

• Tính tương thích: Xác nhận tính tương thích của tín hiệu cảm biến với các giao thức truyền thông hiện có của đồng hồ đo/thiết bị điều khiển lập trình (PLC). Đối với tích hợp với PLC Siemens, ưu tiên chọn các mô hình cảm biến dầm công-xôn hỗ trợ giao thức Profibus nhằm giảm độ phức tạp khi tích hợp.

4) Xác nhận các yêu cầu bổ sung

• Yêu cầu chứng nhận: Các ứng dụng chống nổ yêu cầu chứng nhận chống nổ tương ứng (Ex d I cho mỏ than, Ex ia IIC T6 cho ngành công nghiệp hóa chất). Các tình huống đo lường yêu cầu chứng nhận CMC, trong khi sản phẩm xuất khẩu cần chứng nhận OIML.

• Tính năng đặc biệt: Ứng dụng cân động nên chọn các mô hình cảm biến dầm công-xôn được gia cố khả năng chịu va đập (tải va đập ≥300%FS). Các tình huống giám sát từ xa yêu cầu các mô hình tích hợp module NB-IoT/LoRa. Các ứng dụng nhiệt độ cao đòi hỏi các mô hình chuyên dụng có chip bù nhiệt.

TỔNG QUAN

Cảm biến cân bằng dầm công-xôn CZL803 mang lại những ưu điểm cốt lõi là "độ chính xác ở dải tải trung bình, lắp đặt linh hoạt và khả năng chịu va đập mạnh", đặc biệt giải quyết các thách thức liên quan đến lắp đặt tại vị trí mép, yêu cầu đo tải tập trung và bảo vệ khỏi tác động động trong các ứng dụng công nghiệp có tải trọng trung bình. Trải nghiệm người dùng nhấn mạnh vào việc lắp đặt thuận tiện, bảo trì không lo lắng và khả năng tương thích tuyệt vời với hệ thống. Việc lựa chọn đúng model đòi hỏi làm rõ bốn yêu cầu cốt lõi: giới hạn đo, độ chính xác, vị trí lắp đặt và môi trường vận hành, sau đó mới đánh giá khả năng tương thích với hệ thống cũng như các tính năng cụ thể. Trong quá trình vận hành, cần tránh lực tác động theo phương ngang và quá tải, đồng thời tuân thủ nghiêm ngặt các quy định về hiệu chuẩn định kỳ nhằm đảm bảo hiệu suất ổn định lâu dài. Cảm biến tải dầm công-xôn CZL803 phù hợp cho các bồn chứa vật liệu công nghiệp, cân băng tải, các hệ thống cân nhỏ và vừa, cũng như các ứng dụng tương tự, đại diện cho giải pháp cảm biến chủ đạo dành cho các tình huống cân công nghiệp có tải trọng thấp đến trung bình, nơi yêu cầu phép đo bền bỉ và đáng tin cậy.
