Panduan Memilih Sel Beban

Sel beban adalah komponen utama yang mengubah sinyal massa menjadi sinyal listrik yang dapat diukur, banyak digunakan dalam metrologi industri, timbangan elektronik, lini produksi otomatis, logistik dan pergudangan, serta skenario lainnya. Inti dari pemilihan adalah menyesuaikan dengan kebutuhan aktual—menghindari pemborosan biaya akibat terlalu mengejar parameter tinggi sekaligus mencegah parameter yang tidak mencukupi sehingga memengaruhi ketepatan dan stabilitas pengukuran. Berikut ini adalah proses pemilihan yang sistematis dan dapat dilaksanakan, menggabungkan parameter utama, adaptasi skenario, dan saran praktis untuk membantu mencapai pemilihan yang tepat.

Langkah 1: Memperjelas Persyaratan Inti dan Skenario Aplikasi (Dasar Pemilihan)

Sebelum memilih, perlu ditentukan terlebih dahulu "apa yang akan diukur, dalam lingkungan seperti apa pengukuran dilakukan, dan bagaimana cara pemasangannya", yang merupakan prasyarat untuk pemilihan parameter selanjutnya:

1. Persyaratan Pengukuran Inti

• Objek yang diukur: Padat (bentuk bongkahan/butiran), cair, atau gas? Apakah bersifat korosif atau kental (misalnya cairan yang menempel pada sensor)?
• Rentang pengukuran (kapasitas): Tentukan nilai berat maksimum (termasuk objek yang diukur + wadah/braket dan beban tambahan lainnya), serta sediakan faktor keamanan 1,2~1,5 kali (untuk menghindari kerusakan sensor akibat beban benturan atau kelebihan beban). Contoh: Jika berat maksimum aktual adalah 50 kg, sebaiknya memilih sensor dengan rentang 60~75 kg; untuk penimbangan dinamis (misalnya material pada lini perakitan), disarankan menyediakan faktor keamanan 1,5~2 kali (untuk mengatasi benturan).
• Persyaratan akurasi pengukuran: Apakah untuk penyelesaian perdagangan (memerlukan sertifikasi metrolgi hukum), pemantauan proses (mengizinkan kesalahan tertentu), atau pengukuran laboratorium presisi tinggi? Contoh: Timbangan elektronik untuk penentuan harga harus memenuhi akurasi Kelas III OIML (kesalahan ≤ ±0,1%), sistem pembatchan industri biasanya memiliki persyaratan akurasi ±0,05%~±0,1%, dan penimbangan pergudangan biasa dapat memiliki kesalahan ≤ ±0,5%.
• Persyaratan dinamis/statis: Apakah penimbangan statis (misalnya, timbangan platform, penimbangan tangki) atau penimbangan dinamis (misalnya, timbangan sabuk, jalur sortir berkecepatan tinggi)? Skenario dinamis perlu menekankan "kecepatan respons".

2. Kondisi Pemasangan dan Ruang

• Metode pemuatan: Tarik (misalnya, penimbangan gantung), tekan (misalnya, tumpuan timbangan platform), atau gaya geser (misalnya, pemasangan balok kantilever)?
• Ruang pemasangan: Apakah dimensi eksternal sensor (panjang, diameter, jarak lubang pemasangan) kompatibel dengan struktur peralatan? Contoh: Sensor tipis cocok untuk ruang sempit (misalnya timbangan elektronik kecil), dan diperlukan sensor kolom/jembatan untuk penimbangan tangki besar (kapasitas daya tahan beban tinggi dan penggunaan ruang kecil).
• Jumlah pemasangan: Penimbangan satu titik (misalnya timbangan platform kecil, 1 sensor) atau penimbangan multi titik (misalnya silo besar, timbangan platform, 3~4 sensor secara paralel)? Penimbangan multi titik memerlukan pemilihan sensor "yang dapat dijembatani" untuk memastikan distribusi gaya yang merata.

3. Kondisi Lingkungan (Faktor Utama yang Mempengaruhi Stabilitas Sensor)

• Suhu: Kisaran suhu lingkungan operasional (-40℃~85℃ adalah konvensional; skenario suhu tinggi seperti di dekat tungku memerlukan tipe tahan panas, dan skenario suhu rendah seperti di cold storage memerlukan tipe kompensasi suhu rendah). Catatan: Perubahan suhu akan memengaruhi akurasi, oleh karena itu pilih sensor dengan fungsi "kompensasi suhu" (rentang kompensasi harus mencakup suhu lingkungan aktual).
• Kelembapan/perlindungan: Apakah digunakan di lingkungan lembap (misalnya pencucian bengkel, hujan luar ruangan), berdebu, atau korosif (misalnya bengkel kimia, cairan asam-basa)? Tentukan berdasarkan tingkat perlindungan IP: ≥IP67 (tahan debu, terlindung dari perendaman jangka pendek) untuk lingkungan luar/lembap, ≥IP68 (tahan debu, terlindung dari perendaman jangka panjang) untuk lingkungan korosif, serta pilih material tahan korosi (misalnya stainless steel 316L).
• Faktor gangguan: Apakah ada getaran (misalnya pada lini produksi, dekat peralatan mesin) atau gangguan elektromagnetik (misalnya dekat konverter frekuensi, motor)? Untuk skenario getaran, pilih sensor dengan desain "tahan getaran"; untuk skenario gangguan elektromagnetik, pilih sensor dengan kabel terlindung dan sertifikasi EMC.

Langkah 2: Pilih Jenis Sensor (Sesuaikan Skenario Berdasarkan Prinsip/Struktur)

Jenis load cell ditentukan oleh prinsip inti dan strukturnya. Jenis yang berbeda memiliki perbedaan signifikan dalam skenario adaptasi, sehingga pemilihan harus didasarkan pada "metode pembebanan, akurasi, dan lingkungan":

Saran Pemilihan Utama:

• Untuk sebagian besar skenario industri (penimbangan statis, kebutuhan akurasi ±0,01%~±0,5%), prioritaskan tipe strain gauge (efisiensi biaya dan adaptabilitas tertinggi);
• Untuk penimbangan dinamis (kecepatan respons < 10ms), pilih tipe piezoelektrik atau tipe strain gauge kecepatan tinggi;
• Untuk pengukuran presisi tinggi di laboratorium, pilih tipe keseimbangan gaya elektromagnetik;
• Untuk lingkungan suhu tinggi/getaran kuat/korosi kuat, pilih tipe strain gauge dengan material khusus (misalnya, stainless steel 316L, bodi elastis keramik) atau tipe kapasitif.

Langkah 3: Konfirmasi Parameter Teknis Utama (Cocokkan Persyaratan Secara Tepat)

Setelah menentukan tipe, perjelas parameter teknis untuk menghindari "surplus parameter" atau "kekurangan parameter":

1. Parameter Terkait Akurasi (Indikator Utama yang Menentukan Ketepatan Pengukuran)

• Kesalahan gabungan (nonlinieritas + histeresis + pengulangan): Saat pemilihan, perlu memenuhi "kesalahan gabungan ≤ kesalahan yang dibutuhkan secara aktual". Contoh: Jika kesalahan yang dibutuhkan ≤ ±0,1%, maka kesalahan gabungan sensor harus ≤ ±0,05% (cadangan redundansi).
• Sensitivitas: Sinyal keluaran yang sesuai dengan satuan berat (misalnya, 2mV/V), menunjukkan "kemampuan deteksi" sensor. Rekomendasi: Konsistensi sensitivitas yang baik (penyimpangan sensitivitas sensor dalam satu batch yang sama ≤ ±0,1%) untuk memudahkan pencocokan sinyal pada penimbangan multi-titik; sinyal keluaran harus sesuai dengan rentang masukan penguat dan pengumpul data selanjutnya (misalnya, rentang masukan penguat 0~10V, sensitivitas sensor 2mV/V, catu daya 10V, keluaran maksimum 20mV, sehingga penguat perlu memiliki fungsi penguatan sinyal).
• Hanyutan nol: Perubahan sinyal keluaran sensor seiring waktu/suhu tanpa beban (misalnya, ±0,01%FS/℃). Semakin kecil hanyutannya, semakin baik stabilitas jangka panjang.

2. Parameter Adaptasi Lingkungan

• Kisaran kompensasi suhu: Harus mencakup kisaran suhu operasional aktual (misalnya, -10℃~60℃), jika tidak akurasi akan turun secara signifikan.
• Tingkat proteksi (IP): Pilih berdasarkan lingkungan (seperti yang disebutkan sebelumnya).
• Catatan: IP67 dapat mencegah perendaman jangka pendek (kedalaman air 1m selama 30 menit), IP68 dapat mencegah perendaman jangka panjang, dan IP69K dapat mencegah semprotan tekanan tinggi (misalnya, pembersihan di pabrik makanan).
• Kemampuan anti-interferensi: Untuk skenario gangguan elektromagnetik, pilih sensor dengan kabel terlindung (misalnya, kabel terlindung pasangan terpilin) serta sertifikasi CE/EMC; untuk skenario getaran, pilih sensor dengan "tingkat anti-getar" ≥ frekuensi getaran aktual (misalnya, frekuensi getaran ≤50Hz, tingkat anti-getar sensor ≥100Hz).

3. Sinyal Keluaran dan Catu Daya

• Jenis sinyal keluaran: Harus kompatibel dengan peralatan berikutnya (penguat, PLC, tampilan):
  • Sinyal analog (utama): Sinyal tegangan (misalnya, 0~5V, 0~10V), sinyal arus (4~20mA, cocok untuk transmisi jarak jauh, anti-gangguan kuat), sinyal diferensial (misalnya, 2mV/V, memerlukan konversi penguat);
  • Sinyal digital (RS485, bus CAN, protokol Modbus): Anti-gangguan kuat, dapat langsung terhubung ke PLC/komputer tanpa penguat, cocok untuk penimbangan multi-titik (misalnya, 4 sensor dalam jaringan paralel).
• Tegangan catu daya: Umumnya 5V, 10V, 24V DC. Pastikan catu daya stabil (fluktuasi ≤ ±5%) untuk menghindari sinyal keluaran yang tidak stabil akibat perubahan tegangan.

4. Struktur dan Parameter Instalasi

• Struktur eksternal: Pilih sesuai metode pembebanan dan ruang tersedia:

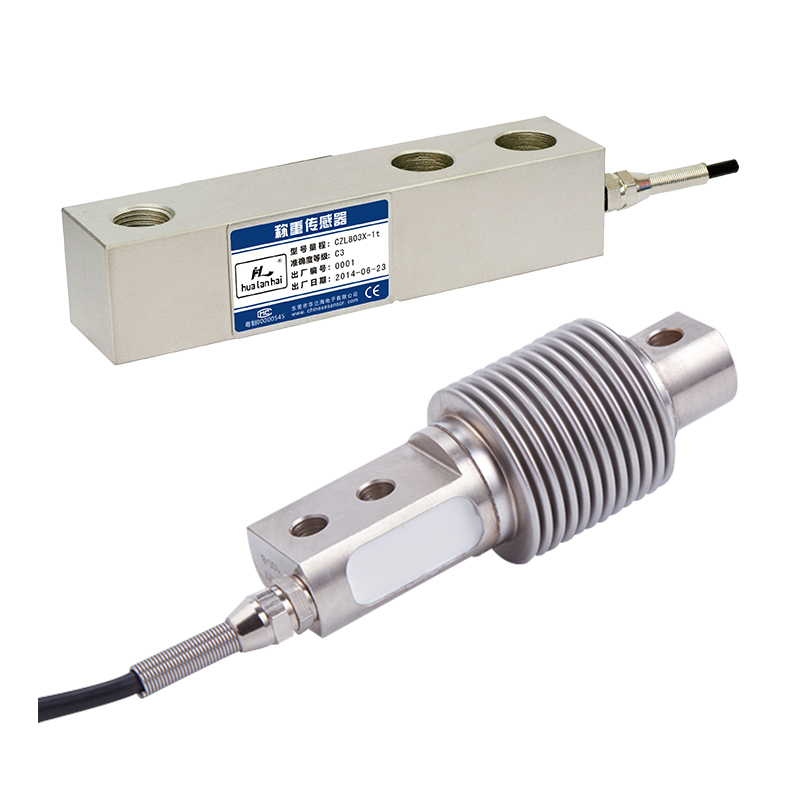

  • Tipe balok kantilever: Cocok untuk timbangan platform, timbangan meja elektronik (dukungan satu titik/dua titik, instalasi mudah, kapasitas 1kg~5t);
  • Tipe jembatan/kolom: Cocok untuk tangki besar, timbangan truk (kapasitas beban tinggi, kapasitas 10t~1000t, kemampuan anti-beban eksentrik baik);

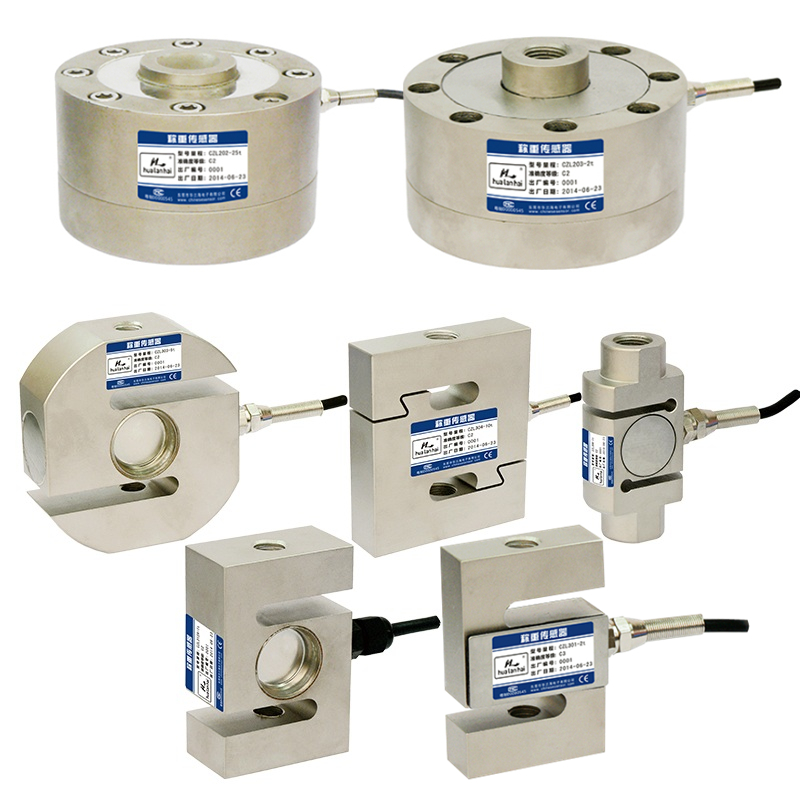

  • Tipe tegangan S: Cocok untuk penimbangan tergantung (misalnya, derek, penimbangan hopper tergantung, kisaran 10kg~50t, pengukuran bolak-balik tarik/tekan);

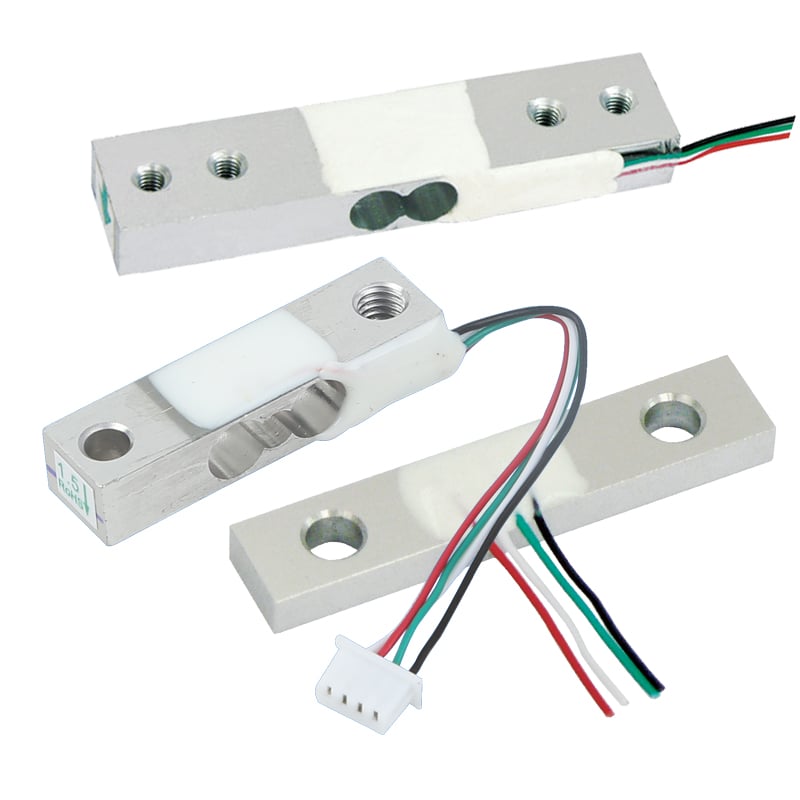

  • Tipis/mikro: Cocok untuk ruang sempit (misalnya, timbangan elektronik kecil, peralatan medis, kisaran 1g~10kg).
• Antarmuka pemasangan: Jenis lubang pemasangan sensor (lubang berulir, lubang tembus) dan jarak antar lubang harus sesuai dengan braket peralatan untuk menghindari "kesalahan beban eksentrik" yang disebabkan oleh penyimpangan pemasangan (gaya tidak merata yang memengaruhi akurasi).

Langkah 4: Hindari Kesalahan Pemilihan dan Perhatikan Detail Praktis

1. Kesalahan Umum dalam Pemilihan

• Kesalahan 1: Mengejar "semakin tinggi akurasinya, semakin baik"—sensor presisi tinggi memiliki biaya lebih tinggi dan persyaratan yang lebih ketat terhadap lingkungan dan pemasangan (misalnya, sensor laboratorium dapat kehilangan akurasi karena getaran di bengkel industri);
• Kesalahan 2: Kisaran yang tepat sesuai kebutuhan—tanpa faktor keamanan, sensor mudah rusak akibat benturan atau beban berlebih (misalnya, beban berlebih sesaat yang disebabkan oleh jatuhnya material);
• Kesalahan 3: Mengabaikan dampak beban eksentrik—untuk penimbangan multi-titik (misalnya, platform yang didukung oleh 4 sensor), tidak memilih sensor "tahan beban eksentrik" menyebabkan hasil penimbangan yang tidak konsisten di berbagai posisi platform;
• Kesalahan 4: Mengabaikan kompatibilitas sinyal—sinyal keluaran sensor tidak kompatibel dengan amplifier/PLC, sehingga memerlukan modul konversi tambahan yang meningkatkan biaya dan titik kerusakan.

2. Catatan Praktis

• Penimbangan multi-titik memerlukan "kompatibilitas jembatan": Saat beberapa sensor dihubungkan secara paralel, pilih sensor dengan sensitivitas dan impedansi keluaran yang konsisten (deviasi ≤ ±0,1%), serta gunakan kotak persambungan khusus (untuk menyeimbangkan sinyal);
• Adaptasi material terhadap lingkungan: Pilih stainless steel 304 untuk skenario biasa, 316L atau keramik untuk lingkungan korosif, dan paduan Inconel untuk lingkungan suhu tinggi;
• Kalibrasi dan perawatan: Untuk skenario penyelesaian perdagangan, pilih sensor yang "dapat dikalibrasi" dan telah lulus sertifikasi hukum seperti OIML dan NTEP; untuk skenario industri, pertimbangkan siklus kalibrasi (misalnya, satu kali setahun) dan pilih sensor dengan proses kalibrasi yang sederhana;
• Kualifikasi pemasok: Utamakan pemasok yang memiliki pengalaman industri dan dukungan teknis (misalnya, panduan pemasangan, debugging sinyal) untuk menghindari sensor berbiaya rendah dan berkualitas rendah (dapat digunakan dalam jangka pendek tetapi mengalami drift besar dan masa pakai singkat dalam jangka panjang).

Contoh Pemilihan Skenario Khas (Referensi Cepat)

Ringkasan: Logika Inti dalam Pemilihan

Inti dari pemilihan load cell adalah pencocokan berjenjang "kebutuhan → jenis → parameter → detail": pertama-tama tentukan dengan jelas "apa yang akan diukur, di mana mengukurnya, dan bagaimana cara pemasangannya", kemudian pilih jenis sensor yang sesuai, lalu terapkan secara akurat menggunakan parameter utama (kapasitas, akurasi, proteksi, sinyal), sekaligus menghindari kesalahan serta memperhatikan detail praktis (misalnya pemasangan, kalibrasi, kompatibilitas).

Jika Anda tidak yakin mengenai parameter tertentu, Anda dapat memberikan informasi berikut untuk berkonsultasi dengan pemasok:

① Nilai timbangan maksimum (termasuk beban tambahan);

② Kebutuhan akurasi;

③ Kondisi suhu operasional/kelembapan/korosi;

④ Metode pemasangan (tarik/tekan/ukuran ruang);

⑤ Peralatan terhubung berikutnya (misalnya, model PLC, jenis amplifier), dan pemasok dapat memberikan rekomendasi yang ditargetkan.
