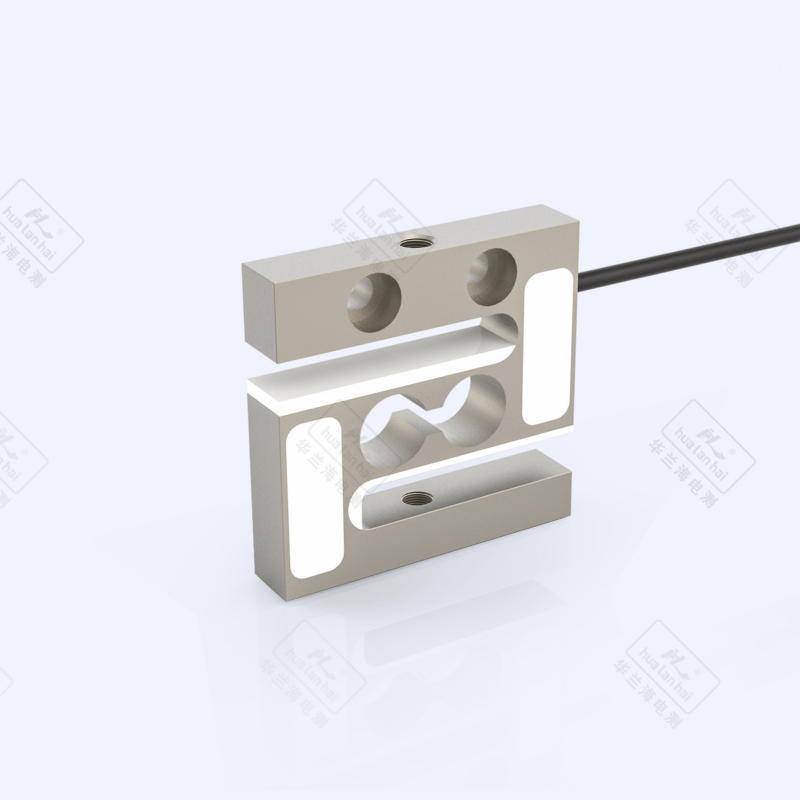

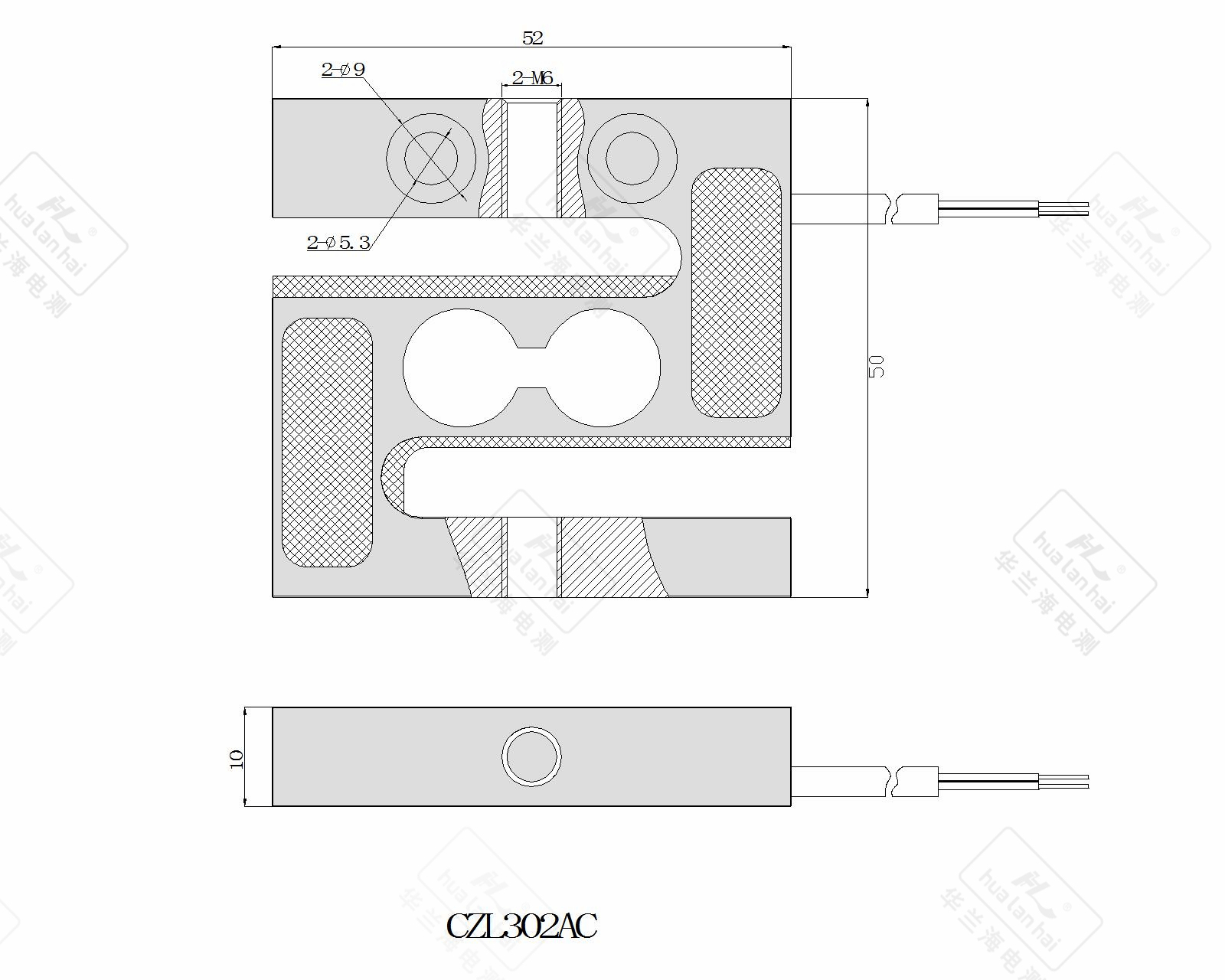

S-type kraftsensor CZL302AC

Produktintroduktion

S-typens belastningscelle er et kraftfølsomt detektionselement baseret på strain-resistiv princippet, med en symmetrisk S-formet elastomer som kernekonstruktion. Når den udsættes for kraft, medfører elastomerens træk- eller trykdeformation, at wiremodstanden ændrer sig, hvilket derefter omdannes til standardiserede elektriske signaler. Den kombinerer fordele som todirektionel kraftbæring, fleksibel installation og stabil nøjagtighed og anvendes bredt i målescenerier til træk-, tryk- og sammensatte kræfter ved mellem- og lavbelastning. Følgende detaljer præsenteres ud fra kerneaspekter for at opfylde behovene af produkt valg, teknisk evaluering og løsningsdokumentation:

1. Produktfunktioner og funktioner

Kernefunktioner

Strukturel konstruktion: Anvender en integreret S-formet elastomerstruktur (tykkelse 5-30 mm, længde 30-200 mm) med koncentreret og symmetrisk spændingsfordeling, understøtter tovejskraft (både træk og tryk kan måles), har stor modstand mod vridning og tværkraft (kan modstå tværkræfter på ±10 % til ±15 % af den nominelle belastning) samt høj krafteffektivitet.

• Præcisionsydeevne: Nøjagtighedsniveauer dækker C2-C6, hvor standardmodeller når op på C3, ikke-linearitetsfejl ≤±0,02 %FS, gentagelsesfejl ≤±0,01 %FS, nuldrift ≤±0,003 %FS/℃ og lille præcisionsnedgang i dynamiske målesituationer med mellemstore og små belastninger.

• Materiale og beskyttelse: Elastomeren anvender typisk højstyrke legeret stål (flydestyrke ≥850 MPa) eller 304/316L rustfrit stål, hvor overfladen er behandlet med nikkelpladering eller pulverlakering (passivering til korrosionsbestandige typer); beskyttelsesniveauet er typisk IP65/IP67, og specialtilpassede modeller til fugtige omgivelser kan nå op til IP68, egnet til almindelige industrielle og nogle særlige miljøer.

• Monteringskompatibilitet: Begge ender er designet med indvendige gevind, udvendige gevind eller løfteringskonstruktioner, der understøtter forskellige monteringsmetoder såsom kroge, løfteringe og flanger, med fleksibelt installationsrum, tilpasset multidirektionale kraftscenarier såsom lodret, vandret og skråstillinger, og primært anvendt som enkeltmontering.

Kerne funktioner

• Tosidig kraftmåling: Understøtter statisk/dynamisk træk- og trykmåling (respons tid ≤6 ms), med et måleområde fra 0,01 t til 50 t, almindelige anvendelser koncentrerer sig i området 0,1 t til 20 t, og nogle højpræcisionsmodeller kan måle små områder ned til 0,001 t.

• Standardiseret signaloutput: Leverer analoge signaler (4-20 mA, 0-5 V, 0-10 V) og digitale signaler (RS485/Modbus RTU), og nogle intelligente modeller understøtter Profibus-protokollen, hvilket gør det muligt at oprette direkte forbindelse til vægte, PLC'er, industrielle touchskærme og andre enheder.

• Sikkerheds- og beskyttelsesfunktioner: Integrerer temperaturkompensation over et bredt temperaturområde (-20℃~80℃), har overbelastningsbeskyttelse (120 %-200 % af den nominelle belastning, typisk 150 % i trækscenarier) og nogle modeller omfatter anti-roterende fastlåsningsstifte samt kabelbeskyttelse mod løsrevne forbindelser.

• Langsigtet stabilitet: Udmattelseslevetid ≥10⁶ belastningscyklusser, årlig drift ≤±0,02 % FS ved nominel belastning, egnet til intermitterende eller kontinuerlig kraftovervågning.

2. Kerneproblemer løst

• Sværheder ved tvunget kraftmåling: For at løse begrænsningen ved traditionelle sensorer, som kun kan måle kraft i én retning, kan S-formet struktur nøjagtigt måle både træk- og trykkraft samtidig (som f.eks. kraftændringer under materialehævning og -senkning), hvilket imødekommer behovet for tovejs kraftovervågning i scenarier som løft og træk.

• Tilpasningsevne til komplekse installationsforhold: Med fleksible tilslutningsmetoder og en kompakt konstruktion løser den installationsudfordringerne i udstyr med begrænset plads og kraft på flere vinkler anvendelse (f.eks. vægtmåling af skrå beholdere og spændingsovervågning af hængende transportbånd), hvilket eliminerer behovet for omfattende ændringer i udstyrets konstruktion.

• Utilstrækkelig nøjagtighed ved let belastning/lille område: I det lille område på 0,1t - 5t kontrolleres målefejlen inden for ±0,01 %FS ved at optimere placeringen af målebåndene og designet af elastomerens spænding, hvilket opfylder kravene til høj præcision ved lette belastninger i laboratorier, fødevareproduktion mv.

• Overvågning af dynamiske spændingssvingninger: Med en responstid ≤ 6 ms kan den nøjagtigt registrere spændingsudsving under kontinuerte produktionsprocesser af kabler, folier mv., og dermed løse produktkvalitetsproblemer forårsaget af ustabil spænding i industrier som tekstil og tryk.

• Kompatibilitetsproblemer ved samarbejde mellem flere enheder: Standardiseret signaoutput og understøttelse af flere protokoller løser sammenkoblingsproblemer med styresystemer fra forskellige producenter (som Siemens S7-seriens PLC'er og Delta DCS), hvilket reducerer fejl og omkostninger ved signalomdannelse.

3. Bruger Erfaring

• Installationens bekvemmelighed: Standardiserede gevind-/øjeslutter med standardforbindelsesdele (såsom bolte og kroge), hvilket ikke kræver specielle installationsværktøjer. Én enkelt person kan udføre installation og positionering af én enkelt sensor inden for 15 minutter, og der stilles lave krav til fladhed for installationsfladen (fladhedstolerance ≤ 0,1 mm/m er tilstrækkelig).

• Drift og kalibrering: Understøtter ét-knap-nulstilling på vægten, forenkler to-punktskalibreringsprocessen (kræver kun standardvægte på 10 % og 100 % af den nominelle belastning), og digitale modeller kan fjernkalibreres via mobil-APP eller hovedcomputer, hvilket gør det muligt for ikke-fagfolk hurtigt at betjene systemet.

• Kontrollerbar vedligeholdelsesomkostning: Den tætsluttende konstruktion isolerer effektivt støv og fugt, med en gennemsnitlig årlig fejlrate ≤ 0,4 %; den modulære design af kernekomponenter ( spændingsmålere , terminalblokke) tillader individuel udskiftning af lokale fejl, hvilket reducerer samlede omkostninger ved udskiftning.

• Intuitiv datafeedback: Statisk måleværdi-fluktuation ≤ ±0,005 %FS, uden synlig træghed i dynamiske scenarier; digitale modeller er udstyret med indbyggede fejlarmeringer for overbelastning, lav spænding mv., som visuelt vises via lysindikatorer eller softwaregrænseflader for nem og hurtig fejlfinding.

• Fleksibel tilpasningsevne til forskellige scenarier: Den samme sensor kan skifte mellem træk- og trykmålingsmodi uden at udskifte hardwaren, hvilket opfylder behovet for udstyr til fælles brug i flere processer og forbedrer udnyttelsen af udstyret.

4. Typiske anvendelsesscenarier

1) Målescenarier for træk-/spændingsmåling

• Kabler-/rebspændingsstyring: Spændingsovervågning af trækmaskiner i tekstil- og kablerindustrien. S-formede sensorer er forbundet i serie til trækmekanismen og leverer realtidsfeedback på spændingsværdier samt justerer trækfarten koordineret for at sikre ensartet kabeldiameter.

• Materialetrækhårdhedstest: Trækhårdhedsundersøgelse af materialer med testmaskiner i laboratorier. C2 præcisionsmodeller kan opfylde kravene til trækstyrketest af materialer såsom metaltråde og plastfolier, med en datagentagelsesfejl ≤ ±0,01 %.

• Trækovervågning af løfteudstyr: Lastegrænsekontrol til små kraner og elektriske taljer. Monteret mellem krogen og bommen, udløser den en alarm og afbryder strømmen ved overbelastning for at sikre driftssikkerheden.

2) Hængende vægnings-scenarier

• Vægtmåling af hængende beholder/tank: Vægtmåling af hængende blandetanke i kemisk og foderindustri. Én eller to sensorer hænger symmetrisk og er installeret for at løse problemet med utilstrækkelig gulvplads, med en nøjagtighed på op til ±0,02 %FS.

• Suspenderet Vægning i Fødevareproduktion: Suspenderet vægning og sortering i slagteri- og akvavejrningsindustrien. Modeller i rustfrit stål (316L) overholder fødevarehyggienestandarder, er nemme at rengøre og desinficere, og egnede til operationslinjeproduktion.

3) Fremstilling af små og mellemstore vægte

• Krogvægte/Bærbar Vægte: Kernefølere for krogvægte på 0,5t – 20t. Deres kompakte struktur egner sig til vægtkropsdesign, og deres støddæmpning kan håndtere momentan overbelastning under løfteoperationer.

• Båndvægte/Dynamiske Vægte: Dynamiske vægningsmoduler til transportbånd. Installeret på båndrullens ophæng, beregner de materialevægten indirekte ved måling af båndspændingen og tilpasser sig kontinuerte transportscenarier.

4) Videnskabelig forskning og eksperimentelt udstyr

• Biomekanisk Test: Kraftværdiovervågning af medicinsk rehabiliteringsudstyr (f.eks. test af prothesekraft). Små, højpræcise modeller (0,01t – 1t) kan registrere subtile ændringer i kraftværdier.

• Kraftstyring i robotens endestykke: Kraftfeedback til grebemekanismen på industrirobotter. Ved måling af grebekraften justeres spændekraften for at undgå beskadigelse af skrøbelige emner (såsom glas og keramik).

5) Særlige industriapplikationer

• Lægemiddelindustri: Trykstyring af kapselfyldningsmaskiner til lægemidler. Hygiejnisk kvalitet rustfrit stål modeller overholder GMP-standarder og sikrer nøjagtig kontrol med fyldningstrykket for at garantere ensartet kapseldosering.

• Tryk- og emballageindustrien: Spændingsovervågning af filmintrækmaskiner. Kontinuerlig justering af omspændings- og genopspændingshastigheder forhindrer udstrækning, deformation eller brud af filmen og forbedrer tryvnøjagtigheden.

5. Brugsanvisning (praktisk guide)

1) Monteringsproces

• Forberedelse: Rengør installationsforbindelsespunkterne (fjern spåner og olieflekker), tjek sensorens ydre (ingen deformation af elastomeren, ingen beskadigelse af kablet) og vælg den korrekte tilslutningsmetode i henhold til kraftretningen (vælg en løftering til trækbelastning og boltfastgørelse til trykbelastning).

• Positionering og fastgørelse: Sørg for, at belastningen overføres langs sensorens akseretning for at undgå tvær- og vridningskræfter; brug et momentnøgle, når du strammer bolte (10-30 N·m anbefales for legeret stålsensorer, 8-25 N·m for rustfri stål), for at undgå overstramning, der kan beskadige gevindet.

• Kabelføringsspecifikation: For analoge signaler gælder reglen "rød - strøm +, sort - strøm -, grøn - signal +, hvid - signal -"; for digitale signaler tilsluttes i henhold til Modbus-pins tilknytning; kablet skal fastgøres sikkert for at undgå at det trækkes med magt, og kabelføringen skal holdes væk fra stærke interferenskilder såsom frekvensomformere (afstand ≥ 20 cm).

• Beskyttelsesbehandling: Til udendørs installation skal der monteres en regnbeskyttelse; i fugtige/korrosive miljøer skal kabelforbindelsen placeres i en vandtæt fordelingskasse, og sensorens overflade kan behandles med fødevaregrads anti-korrosionsolie (til fødevareindustrien).

2) Kalibrering og afprøvning

• Nulkalibrering: Tænd for strømmen og varm op i 15 minutter, udfør kommandoen "nulkalibrering", og sikr dig, at nuloutputtet er inden for ±0,002 % FS. Hvis afvigelsen er for stor, undersøg om der er en lateralkraft ved installationen.

• Belastningskalibrering: Placer standardvægte på 10 %, 50 % og 100 % af den nominelle belastning i rækkefølge, registrer outputsignalerne ved hvert punkt, korriger lineær fejl via kalibreringssoftware, og sikr, at fejlen ≤ den tilladte værdi for den tilsvarende nøjagtighedsklasse (≤±0,02 % FS for C3-niveau).

• Dynamisk fejlretning: I dynamiske scenarier såsom spændingsovervågning, justér målerens filterfrekvens (5-12 Hz) for at opnå en balance mellem responshastighed og datastabilitet, og undgå falske alarme forårsaget af højfrekvente svingninger.

3) Almindelig vedligeholdelse

• Almindelig inspektion: Rengør sensorens overflade månedligt, tjek om gevindforbindelserne er løse; udfør nulkalibrering en gang om kvartalet, gennemfør fuldskala-kalibrering en gang om året, og dokumentér kalibreringsdataene til fremtidig reference.

• Fejlhåndtering: Når data ændrer sig, skal du først tjekke spændingsforsyningen (stabil ved 12-24 V DC); hvis der ikke er noget signaleoutput, skal du kontrollere, om kablet er brudt, eller om sensoren er overbelastet (over 200 % af den nominelle belastning kan forårsage skade).

6. Valgmetode (præcist match af krav)

1) Bestemmelse af kerneparametre

• Valg af område: Vælg model efter 1,2 - 1,5 gange den faktiske maksimale kraftværdi (f.eks. vælges en 10 - 12 t sensor, hvis den maksimale trækstyrke er 8 t). I trækstyrkescenarier bør der reserveres en ekstra overbelastningsmargen på 10 % for at undgå skader fra stødbelastninger.

• Nøjagtighedsklasse: Til laboratorietest vælges klasse C2 (fejl ≤ ±0,01 % FS); til industriel metrologi vælges klasse C3 (fejl ≤ ±0,02 % FS); til almindelig overvågning vælges klasse C6 (fejl ≤ ±0,03 % FS).

• Signaltype: Til traditionelle vægte vælges analoge signaler (4 – 20 mA); til intelligente systemer vælges digitale signaler (RS485); til industrielle IoT-scenarier vælges intelligente modeller med trådløs overførsel (WiFi/4G).

2) Valg baseret på miljøtilpasning

• Temperatur: For normale forhold (-20°C ~ 60°C), vælg almindelige modeller; for højtemperaturforhold (60°C ~ 100°C), vælg modeller med højtemperaturkompensation; for lavtemperaturforhold (-40°C ~ -20°C), vælg kuldebestandige modeller.

• Medium: For tørre omgivelser, vælg legeret stål (overflade pulverlakeret); for fugtige/madrelaterede industrier, vælg rustfrit stål 304; for kemisk korrosiv miljøer, vælg rustfrit stål 316L. • Beskyttelsesklasse: For indendørs tørre omgivelser, ≥IP65; for udendørs/fugtige omgivelser, ≥IP67; for under vand eller støvintensive omgivelser, ≥IP68.

3) Installation og systemkompatibilitet

• Installationsmetode: Ved trækkraftscenarier vælges øje-forbindelse; ved trykscenarier vælges boltbefæstning; ved skrå kraftapplikationer vælges modeller med lokaliseringsstifter; ved begrænset plads prioriteres kompakte modeller med en længde ≤50 mm.

• Kompatibilitet: Bekræft, at sensorsignalet svarer til kommunikationsprotokollen for det eksisterende måleapparat/PLC. Når flere sensorer arbejder sammen, skal du vælge digitale modeller, der understøtter adresseindstilling, for at undgå signalkonflikter.

4) Bekræftelse af yderligere krav

• Certificeringskrav: For eksplosionsfaste scenarier kræves Ex ia IIC T6/Ex d IIB T4-certificering; for fødevareindustrien kræves FDA/GMP-certificering; for metrologiscenarier kræves CMC-certificering.

• Særlige funktioner: Til dynamisk spændingsovervågning skal du vælge modeller med en responstid ≤5 ms; til fjernovervågning skal du vælge modeller med NB-IoT-modul; til hygiejnescenarier skal du vælge hygiejneklassemodeller med polering uden blinde vinkler (Ra ≤0,8 μm).

Opsummering

S-typen vægtceller har »tovejs kraftoverførsel, fleksibel installation og høj præcision ved lette belastninger« som deres kerdefordeler og løser primært problemer såsom tovejs kraftovervågning, installation i komplekse scenarier og præcisionsstyring ved lette belastninger. Brugeroplevelsen fokuserer på nem betjening, problemfri vedligeholdelse og stor tilpasningsevne til forskellige scenarier. Når man vælger en vægtcelle, er det nødvendigt først at fastlægge området, nøjagtighed, kraftretning og miljøkrav, og derefter træffe en beslutning baseret på systemkompatibilitet og yderligere funktioner. Under brug bør tværkræfter og overbelastning undgås, og regelmæssige kalibreringsprocedurer skal følges nøje for at sikre langvarig stabil drift. Den er velegnet til anvendelser såsom trækmåling, ophængt veje og værktøjer til veje med lette belastninger og er den foretrukne følerløsning til scenarier med mellem- og lavlast samt tovejs kraftovervågning.
