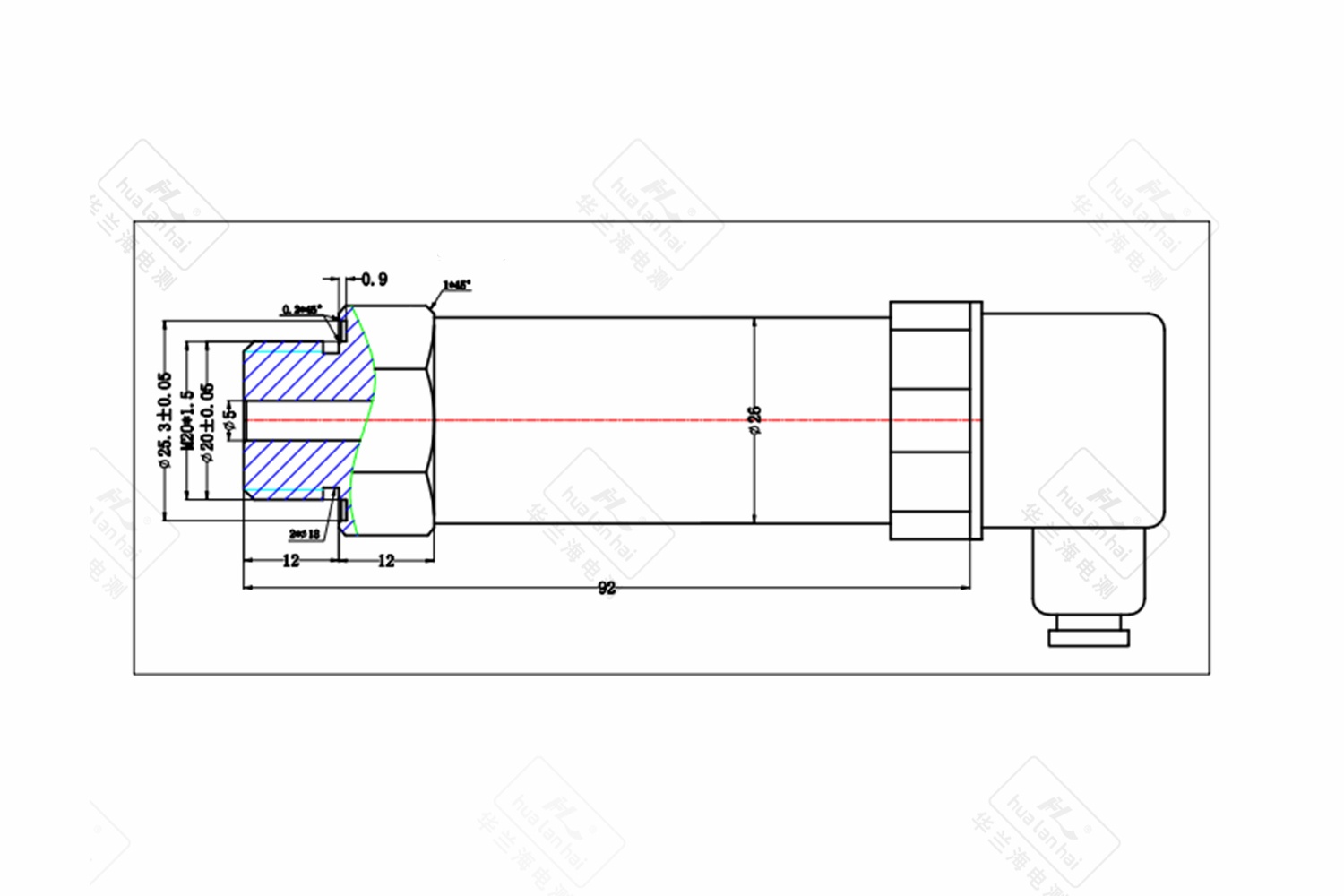

Deformacijos matuoklio slėgio jutiklis/siųstuvas PT503

Deformacijos matuoklis slėgio jutikliai /transmiteriai yra slėgio matavimo prietaisai, sukurti remiantis „įtempių efektu“. Jų pagrindinis mechanizmas apima deformacijos matuokliai prisijungus prie elastingų jutiklių elementų, kurie mechaninį deformavimąsi dėl slėgio paverčia varžos pokyčiais. Šie pokyčiai vėliau perduodami į standartinius elektrinius signalus naudojant signalų reguliavimo grandines. Jutikliai skirti aptikti slėgio signalus, o transmičeriai integruoja funkcijas, tokias kaip signalų stiprinimas, kompensavimas ir konvertavimas, leidžiant tiesiogiai prijungti prie matavimo ir valdymo sistemų. Plačiai naudojami pramonės šakose, įskaitant naftos ir chemijos, hidroenergetiką, pramoninį valdymą ir aviaciją, jie yra pagrindiniai prietaisai slėgio stebėjimui pramoninėje automatizacijoje.

1. Pagrindinės savybės ir funkcijos

1) Slėgio matavimo pagrindinės charakteristikos

• Platus slėgio diapazonas : Apima kelias matavimo rūšis (absoliutinis slėgis, manometrinis slėgis, diferencialinis slėgis) su diapazonais nuo mikroslėgio (0–1 kPa) iki aukšto slėgio (0–100 MPa arba daugiau). Ši lankstumas tinka įvairioms situacijoms, tokioms kaip žemo slėgio stebėjimas medicinos prietaisuose ir aukšto slėgio matavimas pramoninėse hidraulinėse sistemose.
• Didelė tikslumo ir tiesiškumo reikšmė : Naudojant tikslumą užtikrinančius deformacijos matuoklius ir optimizuotus klijavimo procesus, matavimo tikslumas pasiekia ±0,05 % FS–±0,25 % FS, o tiesiškumas – ≤±0,1 % FS. Tai leidžia tiksliai registruoti menkus slėgio svyravimus, atitinkant tikslaus gamybos proceso ir matavimų reikalavimus.
• Didelė terpės suderinamumas : Elastingi jutiklių elementai pagaminti iš tokių medžiagų kaip nerūdijantis plienas 316L, titano lydinys arba Hastelloy, kartu su sandaria konstrukcine apsauga. Jie suderinami su vandeniu, aliejumi, rūgščių / šarmų tirpalais, aukštos temperatūros garais ir kitomis terpėmis, neleidžiant korozijos pažeidimams.

2) Pagrindiniai funkcionalūs rodikliai

• Kelių tipų signalo išvestis : Jutikliai paprastai išvesta varžos signalus, o siųstuvai palaiko analoginius signalus (4–20 mA, 0–10 V, 0–5 V) ir skaitmeninius signalus (RS485-Modbus, HART). Jie gali būti tiesiogiai prijungti prie PLC, DCS sistemų, duomenų registratorių ir kitų įrenginių realaus laiko duomenų perdavimui.
• Visų sąlygų kompensavimo funkcija : Įmontuoti temperatūros kompensavimo moduliai efektyviai kompensuoja aplinkos temperatūros (-40 °C–120 °C; specialūs modeliai iki 200 °C) poveikį matavimo tikslumui. Kai kurie modeliai turi automatinį nulinės reikšmės dreifo kompensavimą ir netiesinį kompensavimą, kad būtų pasiekta geresnė ilgalaikė stabilumas.
• Triukšmo atmetimo ir apsaugos galimybės : Taikant elektromagnetinio skydo konstrukcijas, atsparumas elektromagnetinei spinduliuotei ir tinklo svyravimams pramoninėse aplinkose. Apsaugos klasės atitinka IP65–IP68, užtikrina apsaugą nuo dulkių ir vandens, todėl tinka kietoms sąlygoms (drėgmė, dulkės, vibracija), tokioms kaip kasyklose ir lauko vamzdynuose.

3) Konstrukcinės ir naudojimo savybės

• Lankstus diegimo projektavimas : Palaiko kelias montavimo metodus (sriegis: M20×1.5, G1/2; flancai; spaustukai). Montavimo konstrukcijos gali būti pritaikytos pagal vamzdynų ar įrangos matmenis, nereikalaujant didelių pakeitimų.
• Perkrovos ir sprogimui atspari apsauga : Atlaiko 150 %–300 % FS perkrovą, kad būtų išvengta pažeidimų dėl staigių slėgio pokyčių. Sprogimui atsparūs modeliai atitinka standartus, tokius kaip Ex d II CT6, todėl tinka naudoti sprogstamose / degiose aplinkose (pvz., naftos ir chemijos pramonėje).
• Papildomos išmaniosios funkcijos : Aukštos klasės modeliai turi integruotus LCD ekranus vietiniams slėgio matavimams; palaiko nuotolinę kalibravimą ir savidiagnostiką. Kai kurie leidžia konfigūruoti parametrus ir stebėti duomenis naudojant mobiliuosius programėles ar debesijos platformas.

2. Pagrindinės pramonės problemos, kurios sprendžiamos

Slėgio matavimo scenarijus tradicinės slėgio priemonės (pvz., mechaniniai slėgio matuokliai, pagrindiniai jutikliai) dažnai susiduria su problemomis, tokiomis kaip „netiksli matavimas, prasta prisitaikymo geba, sudėtinga integracija ir sudėtingas techninis aptarnavimas“. Deformacinių jutiklių slėgio jutikliai/perdavikliai tiksliai išsprendžia šiuos skausmingus taškus:

• Sudėtingų darbo sąlygų prisitaikymas : Išsprendžia tradicinių prietaisų linkį į pažeidimus ir trumpą tarnavimo laiką aukštoje temperatūroje, dideliame slėgyje ar stipriai korozijai atspariose terpėse (pvz., aukšto slėgio stebėjimas cheminėse reaktoriuose), neleidžiant gamybos pertraukoms dėl įrangos gedimo.
• Nepakankamas slėgio matavimo tikslumas : Sprendžia didelius rodmenų klaidų ir lėtą dinaminį atsaką mechaniniams prietaisams (pvz., slėgio valdymas tikslumio hidraulikos sistemose), užtikrina slėgio stabilumą proceso reikalavimų ribose ir pagerina produktas priėmimo rodiklius.
• Automatizacijos integravimo kliūtys : Išsprendžia tradicinių jutiklių signalų nesuderinamumą su šiuolaikinėmis matavimo ir valdymo sistemomis. Transliatorių standartiniai signalai tiesiogiai integruojami į pramoninės automatizacijos tinklus, palaikydami gamybos procesų skaitmeninę modernizaciją.
• Aplinkos trikdžių poveikis : Sumažina matavimo duomenų iškraipymą, kurį sukelia temperatūros poslinkis ar elektromagnetiniai trikdžiai (pvz., slėgio stebėjimas aukštoje temperatūroje metalurgijos cechuose), užtikrindamas stabilius ir patikimus duomenis sudėtingose aplinkose.
• Dideli eksploatacijos ir techninės priežiūros kaštai : Sumažina būtinybę dažnai kalibruoti ir keisti tradicinę įrangą. Jų ilgas tarnavimo laikas (MTBF ≥80 000 valandų) ir mažai priežiūros reikalaujanti konstrukcija sumažina įrangos keitimo ir darbo jėgos išlaidas.

3. Vartotojo patirties privalumai

• Patogus montavimas ir derinimas : Standartiniai sąsajos ir universalus montavimo metodai leidžia baigti darbus per 15–30 minučių. Paprastas nulio ir diapazono derinimas derinimo metu nereikalauja specialių įgūdžių, todėl sumažinamas techninis barjeras.
• Intuityvi duomenų įvedimo sistema : Modeliai su indikatoriaus galvutėmis leidžia realiuoju laiku skaityti duomenis vietoje, nesiremiant valdymo sistemomis. Skaitmeninio signalo modeliai palaiko nuotolinį duomenų perdavimą, palengvinant vadovams stebėjimą valdymo patalpose arba per mobiliuosius įrenginius.
• Rūpesčių nekelianti ilgalaikė naudojimo galimybė : Puiki stabilumas apriboja metinį poslinkį iki ≤±0,1 % FS, pašalinant būtinybę dažnai kalibruoti. Savitestavimo funkcijos teikia laiku atgalinį ryšį apie įrangos būklę (pvz., perkrovą, grandinių gedimus), supaprastindamos prevencinį techninį aptarnavimą.
• Protingas sąnaudų valdymas : Branduoliniai gamybos procesai sumažina pirkimo išlaidas, todėl jie yra ekonomiškesni nei piezoelektriniai ar talpuminiai slėgio įtaisai. Ilgas tarnavimo laikas ir mažos priežiūros išlaidos dar labiau sumažina gyvavimo ciklo sąnaudas.
• Didelė sistemos suderinamumas : Sklandžiai jungiasi prie PLC ir DCS sistemų iš pagrindinių prekių ženklų (Siemens, Mitsubishi, Rockwell) be papildomų signalų keitiklių, sumažinant integravimo sąnaudas.

4. Tipinės naudojimo situacijos

1) Pramonės valdymo sritis

• Hidraulinės ir pneumatinių sistemų : Stebėkite hidraulinio siurblio išleidimo slėgį ir cilindro darbinį slėgį (pvz., slėgio valdymas injekcinio formavimo mašinos hidraulinėse sistemose), kad užtikrintumėte stabilų formavimą ir išvengtumėte defektų, tokių kaip perlietas ir trūkstamas medžiaga.
• Cheminių gaminių gamyba : Naudojamas slėgio stebėjimui ir valdymui reaktoriuose bei distiliavimo kolonose (pvz., aukšto slėgio stebėjimas amoniako sintezės reaktoriuose). Jungiamas prie saugos vožtuvų siekiant apsaugoti nuo per didelio slėgio ir užtikrinti gamybos saugą.

2) Energijos ir energijos sritys

• Nafta ir dujos : Stebėkite slėgį naftos gręžinių angose ir vamzdynuose (pvz., neapdorotos naftos vamzdynų slėgio stebėjimas), kad aptiktumėte nutekėjimus ar užkimšimus ir užtikrintumėte transportavimo saugą.
• Elektrinės energijos gamyba : Stebėkite katilo garo slėgį ir turbino alyvos slėgį (pvz., aukštos temperatūros garo slėgio valdymas šiluminės jėgainės katiluose), kad užtikrintumėte elektros įrangos stabilų veikimą.

3) Vandens ūkio ir komunalinės sferos

• Vandentiekio sistemos : Sekite slėgį vandentiekių tiekimo linijose ir antrinės vandens tiekimo įrenginiuose (pvz., slėgio valdymas bendruomenės antrinėje vandens tiekimo sistemoje), kad būtų išvengta žarnų plyšimų (aukštas slėgis) ar nepakankamo vandens tiekimo (žemas slėgis).
• Šiukšlių vandens apdorojimas : Sekite slėgį nuotekų siurbliuose ir reakcijos rezervuaruose (pvz., slėgio stebėjimas nuotekų kėlimo siurblių išleidimo vietose), kad užtikrintumėte sklandų nuotekų pervežimą ir išvengtumėte įrangos perkrovos.

4) Medicinos ir kasdienio gyvenimo sritys

• Gamyklinis apranga : Naudojamas kvėpavimo takų slėgio stebėjimui dirbtinio kvėpavimo aparatuose ir slėgio valdymui infuzijos siurbliuose (pvz., slėgio stebėjimas intensyviosios terapijos palatos dirbtinio kvėpavimo aparatuose), kad būtų užtikrintas orų srautas, atitinkantis paciento poreikius, ir gydymo saugumas.
• Maisto perdirbimas : Sekite slėgį ir temperatūrą maisto sterilizavimo katiluose (pvz., slėgio valdymas konservų sterilizavimo metu), kad užtikrintumėte efektyvų sterilizavimą ir išvengtumėte pakuotės pažeidimų.

5) Oro erdvės ir kariniai poliai

• Aviacinė įranga : Sekite oro balno hidraulinės sistemos slėgį ir kuro linijos slėgį (pvz., hidraulinio aktyvuotojo slėgio stebėjimas kovos lėktuvuose), kad užtikrintumėte stabilų valdymą skrydžio metu.
• Kariniai bandymai : Naudojamas slėgio matavimui ginklų bandymuose (pvz., vamzdžio slėgio tikrinimas artilerijos šūvių metu), kad būtų pateikti tikslūs duomenys įrangos našumo optimizavimui.

SANTRAUKA

Įtempimo matomėrių slėgio jutikliai / siųstuvai, kurių pagrindinė konkurencingumo savybė – „tikslumas, patikimumas, didelis prisitaikymas ir aukšta kaina-nauda santykis“, tapo nepakeičiamais įrenginiais pramonės automatizacijoje ir žmonių kasdieniame gyvenime, sprendžiant slėgio matavimo problemas įvairiose situacijose. Jų galimybės – nuo pagrindinio slėgio jutimo iki intelektualios signalų perdavimo ir nuotolinio stebėjimo – ne tik užtikrina gamybos saugumą ir produkto kokybę, bet ir skatina skaitmeninę bei intelektualią pramonės šakų modernizaciją, suteikdamos patikimą paramą efektyviai gamybai ir patogiam kasdieniam gyvenimui.（iš Feishu žinių klausimų ir atsakymų｜ https://ask.feishu.cn）
