Plieninis mikrosensorius CZL913EC

Produkto aprašymas

The Plieninis mikrosensorius CZL913EC reprezentuoja pranašumą miniatiūrinės svorio matavimo technologijoje, sukurtą specialiai tiksliesiems taikymams, kuriems reikalingi tiek kompaktiški formos faktoriai, tiek išskirtinė tikslumo lygis. Kaip mikro apkrovos jutiklis, šis plieno pagrindu sukurtas įrenginys svorio signalus konvertuoja į matuojamus elektrinius signalus naudodamas pažangią deformacijos matuoklių technologiją ir mikrojautrius elastinguosius konstrukcinius elementus. Jo tūris paprastai apribojamas nuo 5 mm × 5 mm × 2 mm iki 30 mm × 20 mm × 10 mm, o matavimo diapazonas siekia nuo gramų iki kilogramų. CZL913EC sujungia dvigubą pranašumą – ultra-kompaktišką konstrukciją ir aukšto tikslumo matavimo galimybes. Šis plieninis jutiklis yra būtinas svorio jutimo pagrindas mikroįrenginiuose, leidžiantis integruoti į medicinos įrangą, vartotojų elektroniką, intelektualias sistemas ir mokslinio tyrimo taikymus, kurie yra labai jautrūs erdvės apribojimams ir matavimų tikslumui.

1. Pagrindinės savybės ir funkcijos

1) Miniatiūrizacijos pagrindinės charakteristikos

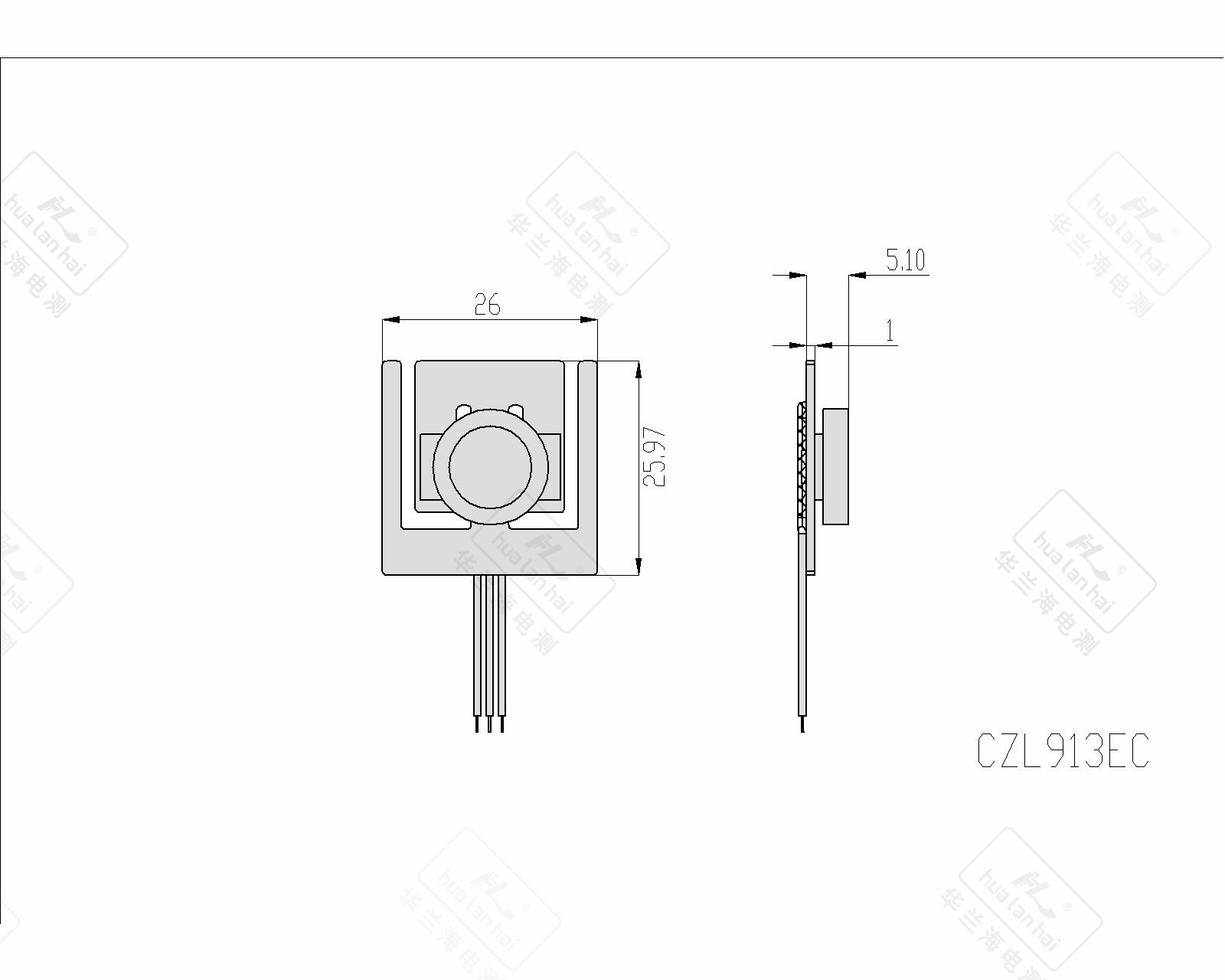

• Labai mažas tūris ir mažas svoris: Plieno mikrosensorius CZL913EC turi įprastus matmenis – nuo 5 mm × 5 mm × 2 mm iki 30 mm × 20 mm × 10 mm, o jo svoris svyruoja nuo 0,1 g iki 5 g. Ši išskirtinė miniatiūrizacija leidžia be kliūčių integruoti jį į ribotus erdvių plotus, pvz., protinguosius laikrodžius, mikropompas ir nešiojamąsias medicinos priemones, nepažeidžiant priimančiosios įrangos bendrosios konstrukcinės vientisumo ar veikimo charakteristikų.

• Kompaktiškas konstrukcinis dizainas: Daugelis modelių turi integruotą korpusą, kuriame suskirstyti jautrieji elementai ir signalų tvarkymo grandinės mažame korpuselyje. Svorio jutiklis palaiko lengvą montavimą – paviršiaus montavimo (SMT) ir laidų turinčius variantus, leidžiančius tiesioginį litavimą arba spaudžiamąją fiksaciją ant spausdintųjų plokščių (PCB) greitam diegimui.

2) Sverimo našumo privalumai

• Tikslus matavimas plačiame diapazone: CZL913EC mikroapkrovos jutiklis užtikrina matavimo diapazonus nuo 0,1 g iki 50 kg, pasiekdamas pagrindinę matavimo tikslumą nuo ±0,01 % FS iki ±0,1 % FS su skirstymo gebėjimu iki 0,001 g. Ši išskirtinė tikslumas leidžia tiek mikrogramų lygio laboratorinių mėginių sverimą, tiek gramų lygio svorio stebėseną vartojamųjų elektronikos pritaikymuose.

• Greitas dinaminis atsakas: Turėdamas reakcijos laiką 10 ms arba trumpesnį, plieninis jutiklis realiuoju laiku fiksuoja akimirkinius svorio pokyčius. Ši galimybė yra neįkainojama aukšto greičio lengvųjų apkrovų sverimui automatinėse rūšiavimo linijose ir lašelinės infuzijos sistemose medicinos srityje stebint skysčio tekėjimo normą, taip neleidžiant matavimų nuokrypiams, kurie kyla dėl signalo delsos.

• Stabilus trikdžių atsparumas: Mikrojėgos jutiklis įmontuoja įtaisytus temperatūros kompensavimo modulius, kalibruotus veikimui aplinkoje nuo –10 °C iki 60 °C, taip veiksmingai neutralizuodamas aplinkos temperatūros svyravimus. Pažangus diferencialinis signalų išvesties ir elektromagnetinės apsaugos projektavimas padeda atsispirti elektromagnetiniam triukšmui iš vidinių įrenginio grandinių, užtikrinant duomenų stabilumą įvairiose eksploatavimo sąlygose.

3) Integravimo ir pritaikymo funkcijos

• Kelių signalų išvesties pritaikymas: CZL913EC plieninis jutiklis palaiko tiek analoginius signalus (0–5 V, 4–20 mA), tiek skaitmeninius signalus (I2C, SPI, UART) išvesties formatus. Ši lankstumas leidžia tiesiogiai prijungti jutiklį prie mikrovaldiklių vienetų, vieno čipo mikroskaičiavimo sistemų ir mažųjų PLC be papildomų signalų stiprintuvo modulių, žymiai supaprastinant grandinės struktūrą.

• Medžiagų ir terpės suderinamumas: Jautrieji elementai dažniausiai pagaminti iš 316L nerūdijančiojo plieno, titano lydinio arba inžinerinių plastikų, o korozijai atsparios apsauginės dėžutės užtikrina patikimą apsaugą. Plieno jutiklis puikiai tinka įvairioms sverimo medžiagoms, įskaitant medicininius kūno skysčius, maisto žaliavas ir elektronikos komponentus, neleisdamas užteršti ir išvengiant korozijos sukeltos degradacijos.

• Mažo energijos suvartojimo charakteristikos: Statinės galios suvartojimas lieka 10 mA arba mažesnis, o miego režime – net 10 μA. Ši išskiltinga efektyvumas daro apkrovos jutiklį idealų baterijomis maitinamiems nešiojamiems įrenginiams, tokiems kaip rankiniai svarstyklių prietaisai ir protingos nešiojamų sistemų dėvimosios priemonės, žymiai padidinant baterijos veikimo trukmę.

2. Išspręsti pagrindiniai pramonės skausmo taškai

Tradiciniai apkrovos jutikliai turi didelių apribojimų mažų apkrovų ir miniatiūrinių sverimo taikymų srityse: jie pernelyg dideli, sunaudoja per daug energijos, neturi pakankamos tikslumo ir kyla sunkumų juos integruojant. Plieno mikrojutiklis CZL913EC specialiai skirtas šiems esminiams iššūkiams įveikti:

• Kliūtys integruoti į miniatiūrinius įrenginius: Plieno jutiklis pašalina integravimo kliūtis, kurios trukdė tradiciniams jutikliams būti įmontuotiems į kompaktiškus įrenginius. Dabar taikymai, tokie kaip kūno svorio stebėjimas protingose rankinėse ir skysčio vaistų svorio kontrolė mažose medicinos siurbluose, pasiekia dvigubus reikalavimus – integruotos sverimo funkcijos ir įrenginio miniatiūrizavimo – optimizuoto kompaktiško formos faktoriaus projektavimo pagalba.

• Sudėtumai dėl didelės tikslumo matavimo esant mažoms apkrovoms: Mikro jėgos matuoklis įveikia tikslumo trūkumus, kai sveriami gramų ir miligramų diapazonai. Taikymai, įskaitant pėdsakuose esančių mėginių sverimą laboratorijose ir elektroninių komponentų kontaktų svorio nustatymą, gauna patikimus duomenis, kurie palaiko tikslų gamybą ir mokslinius tyrimus.

• Energijos suvartojimo klausimai nešiojamuose įrenginiuose: CZL913EC sprendžia baterijos tarnavimo laiko apribojimus, kuriuos sukelia didelės galios tradiciniai jutikliai. Rankiniams eksprestinio sverimo svarstykliams ir lauke naudojamoms mėginių rinkimo priemonėms naudinga itin žema energijos sąnaudų charakteristika, kuri žymiai padidina vienkartinio naudojimo veikimo trukmę.

• Apribotas sudėtingų montavimo erdvių naudojimas: Šis apkrovos jutiklis tenkina sverimo reikalavimus siaurose ir ypatingai suprojektuotose aplinkose, pvz., automatinės įrangos vidinių komponentų sverimui ir skysčių masės stebėsenai vamzdynų sistemose, įveikdamas erdvės apribojimus dėl lipniosios ar įmontuojamosios montavimo būdų.

• Signalų suderinamumo keliuose scenarijuose klausimai: Skaitmeninio signalo išvesties variantai tiesiogiai jungiamasi prie vieno mikroschemos mikrokompiuterių ir MCU, pašalindami tradicinius signalų suderinamumo neatitikimus. Ši galimybė žymiai sumažina miniatiūrizuotų įrenginių grandinės projektavimo sudėtingumą ir kartu mažina susijusias tyrimų ir plėtros sąnaudas.

3. Vartotojo patirties privalumai

• Aukštas integracijos patogumas: Standartiniai kontaktų išdėstymai ir korpusų matmenys leidžia tiesioginį litavimą arba spaudžiamąją PCB plokštės fiksavimą, pašalinant sudėtingas mechanines konstrukcijas. Integravimo trukmė sutrumpėja iki 30 minučių, kuriamas įranga efektyviau gaminama, o gamybos sąnaudos mažėja.

• Paprastas derinimo valdymas: Skaitmeninių signalų variantai palaiko nulinio taško ir matavimo diapazono kalibravimą vienu mygtuku, tuo tarpu analoginiai signalo modeliai pasižymi puikiu tiesiškumu, todėl reikia minimalaus grandinės derinimo. Ši prieinamumo savybė žymiai sumažina technines kliūtis tyrimų ir plėtros personalui.

• Didelė stabilumas naudojant: Temperatūros kompensacija ir triukšmo nevaržymo inžinerija užtikrina, kad duomenų nuokrypis liktų mažesnis nei ±0,05 % FS per metus. Nešiojamoms ir įterptoms sistemoms naudinga tai, kad dažnas kalibravimas nebėra būtinas, todėl po įdiegimo techninė priežiūra žymiai supaprastėja.

• Lanksti ir įvairialypė modelių parinktis: Platus modelių asortimentas apima įvairius matavimo diapazonus, signalų tipus ir montavimo būdus. Vartotojai tiesiogiai pasirenka variantus, kurie atitinka konkrečius įrenginio dydžio reikalavimus, maitinimo įtampos apribojimus ir tikslumo specifikacijas. Daugelis gamintojų palaiko nedidelėmis partijomis atliekamą specialių taikymų pritaikymą.

• Protingas išlaidų valdymas: Didelės partijos pirkimas leidžia išlaikyti vieneto sąnaudas dešimtims ar šimtams juanų, užtikrindamas sąnaudų sumažėjimą daugiau nei 50 % lyginant su pritaikytomis mažosioms jutiklių sistemoms. Kartu žemas energijos suvartojimas žymiai sumažina viso įrenginio energijos sąnaudas.

4. Tipinės naudojimo situacijos

1) Sveikatos priežiūros srityje

• Infuzijų stebėjimo įranga: įmontuota į infuzijų siurblius, plieninis jutiklis stebi vaistinės skysčio svorio pokyčius realiuoju laiku, apskaičiuoja infuzijų naudojimo greitį ir aktyvuoja signalizaciją, kai skysčio kiekis beveik išseka, taip neleisdama tuštėti indams intensyviojo gydymo skyriuose, kur reikalingas tikslus infuzijų valdymas.

• Rehabilitacinė ir slaugos įranga: naudojama protingose rehabilitacinėse svarstyklėse ir protezų svorio jutimo moduliuose; mikro apkrovos jutiklis stebi svorio pokyčius vykdant vyresnio amžiaus žmonių rehabilitacinę treniruotę arba teikia svorio grįžtamąją informaciją protezinėje įrangoje, taip padidinant rehabilitacijos saugos protokolus.

• Laboratorinė medicinos įranga: Integruota į mikropipetes ir biocheminius analizatorius, jutiklis matuoja reagentų ir tyrimo medžiagų masę, užtikrindamas tikslų tyrimo medžiagų kiekio pridėjimą, pavyzdžiui, COVID-19 testų reagentų mikrodydžių sverimui.

2) Vartotojo elektronika ir išmanieji aparatėliai

• Išmanieji nešiojamieji įrenginiai: Integruota į išmaniuosius rankų laikrodžius ir juostas, CZL913EC leidžia netiesiogiai matuoti kūno masę ir apskaičiuoti kūno riebalų kiekį arba stebėti fizinės veiklos metu veikiančią jėgą, pavyzdžiui, analizuojant kojos nusileidimo svorį bėgant.

• Išmanieji buitiniai prietaisai: Taikoma išmaniųjų virtuvės svarstyklių ir kavos gamintojų sistemose – apkrovos jutiklis tiksliai sveria žaliavas, kontroliuodamas gaminamo gėrimo koncentraciją; arba stebi išmaniųjų šiukšliadėžių pripildytumą įvertindamas šiukšlių kiekį pagal svorio analizę.

• Nešiojamieji sverimo įrankiai: Mažosios ekspreso svarstyklių ir rankinės krepšinės sverimo įrangos pranašumai – kompaktiška plieninio jutiklio konstrukcija ir žemas energijos suvartojimas, kurie užtikrina patogų naudotojo nešiojamumą ir realiuoju laiku matuojamą daiktų masę.

3) Pramonės automatizacija ir mikro gamyba

• Elektroninių komponentų gamyba: SMT „pick-and-place“ gamybos linijose jutiklis stebi komponentų masę, nustatydamas defektinius gaminius; arba matuoja puslaidininkių pakavimo koloidinės medžiagos masę, užtikrindamas pakavimo kokybės priežiūrą.

• Mikroautomatizavimo įranga: Taikoma mikro surinkimo robotų galiniuose įrenginiuose, plieninis jutiklis nustato paėmto detalės svorį, nustatydamas sėkmingą paėmimą, pvz., mobiliojo telefono kameros modulio surinkimo svorio tikrinimas.

• Skystųjų medžiagų valdymo įranga: Įmontuota į mikro dozavimo siurblius ir degalų purkštukus, mikro apkrovos jutiklis stebi skysčių tiekimo kiekį naudodamas svorio analizę, užtikrindamas degimo efektyvumą degalų įpurškimo sistemose.

4) Mokslinių tyrimų ir bandymų sritis

• Medžiagų mokslas: Matuoja mažų medžiagų pavyzdžių masę, įskaitant nanomedžiagas ir plonasluoksnius medžiagas, arba analizuoja medžiagų masės pokyčius tempimo ir suspaudimo metu, pateikdama esminius našumo analizės duomenis.

• Aplinkos stebėsenos įranga: mikro vandens kokybės stebėjimo prietaisuose ir oro ėmimo įrangoje jutiklis matuoja surinktų mėginių masę, apskaičiuodamas teršalų koncentraciją, pavyzdžiui, atmosferos dalelių masės analizę po ėmimo.

5) Logistikos ir prekybos sritis

• Mikro rūšiavimo sistema: greitųjų siuntų automatinėse rūšiavimo linijose pabaigoje plieninis jutiklis sveria mažus paketus, leisdamas klasifikuoti juos pagal svorį; arba neaptarnaujamuose supermarketo savarankiško apmokėjimo punktuose nustato prekes sverdamas ir naudodamas svorių duomenų bazę.

• Prekybos svarstyklių įranga: žiedų svarstyklių ir brangakmenių svarstyklių mikro apkrovos jutikliai naudojami tiksliai brangiųjų daiktų, įskaitant auksą ir deimantus, svėrimui; kompaktiškas dydis leidžia patogiai įrengti jas prekybos stende.

SANTRAUKA

Plieno mikrojutiklis CZL913EC, išsiskiriantis kompaktišku dydžiu, išskirtine tikslumu ir minimaliu energijos suvartojimu, viršija tradicinės sveriamosios įrangos ribas dėl erdvės apribojimų ir matavimo diapazonų. Tiksliai tenkindamas lengvųjų krovinių sverimo reikalavimus medicinos, vartojamųjų elektronikos ir mikro gamybos srityse, šis pažangus apkrovos jutiklis leidžia patogiai integruoti, užtikrina stabilias eksploatacines charakteristikas ir siūlo naudingas kainos santykio sprendimus. Mikro apkrovos jutiklis leidžia funkcionaliai modernizuoti kompaktiškus prietaisus ir tuo pat metu suteikia patikimą matavimų palaikymą pramonės šakoms, kurios siekia tikslumo, miniatiūrizavimo ir intelekto sverimo taikymuose, todėl jis tampa neatsiejama šiuolaikinės jutiklių technologijos dalimi.

Išsamių detalių rodymas

Parametrai
