Jutiklio elastingoji masė CZL201

Produkto aprašymas

Sensorius elastingas CZL201 yra jėgos jautrus aptikimo elementas, sukurtas įtemptumo varžos principu ir turintis ypatingą spindulišką elastingojo branduolio konstrukciją. Kai veikia jėga, elastingojo elemento deformacija aktyvina įtemptumo matuoklį, kuris sukuria matomą varžos pokytį, o šis pokytis konvertuojamas į patikimą elektrinį signalą. CZL201 sensoriaus elastingasis elementas pasižymi išskitiniais privalumais, tarp kurių – kompaktiška konstrukcija, puiki necentrinės apkrovos atsparumas ir aukšta ilgaamžiškumas. Šis jėgos matavimo elemento elastingasis elementas plačiai naudojamas vidutinės ir žemos apkrovos sveriamuosiuose įrenginiuose, kur ribotas vietos plotas. Žemiau pateikta išsami instrukcija, kurioje nurodyti pagrindiniai matmenys ir techniniai duomenys, kad būtų galima atlikti prekė pasirinkimą, techninę įvertinimą ir sprendimo kūrimą.

1. Produkto savybės ir funkcijos

Pagrindiniai bruožai

• Konstrukcinis dizainas: CZL201 jutiklio elastingoji dalis naudoja sudėtingą, spindulių tipo integruotą konstrukciją, kurioje ratlankis ir ratuko centrėlis sujungti tiksliai suprojektuotais spinduliais, o jų aukštis paprastai svyruoja nuo 20 iki 80 mm. Ši konstrukcija užtikrina vienodą standumo pasiskirstymą, puikią atsparumą ekscentrinėms apkrovoms ir šoninėms jėgoms (geba išlaikyti ekscentrines apkrovas, siekiančias ±15 %–±20 % nominaliosios apkrovos), taip pat veiksmingai išsisklaido neašinės apkrovos poveikį, užtikrindama tvirtą jėgos laikymo stabilumą.

• Tikslumo charakteristikos: CZL201 svarstyklių jutiklio elastingoji dalis užtikrina tikslumą nuo C2 iki C6 klasės, o dauguma pagrindinių modelių pasiekia C3 klasę. Netiesiškumo paklaida neviršija ±0,02 % FS, pakartojamumo paklaida – ±0,01 % FS, o nulio poslinkis kontroliuojamas ribose neviršijančiose ±0,003 % FS/°C. Jutiklis parodo puikų tikslumo išlaikymą dinaminėmis, periodinėmis apkrovomis.

• Medžiagos ir apsauga: Elastomeras dažniausiai pagamintas iš lydinio plieno su takumo stipriu ≥ 900 MPa arba aukštos kokybės nerūdijančiojo plieno 304/316L. Paviršiai yra pasyvuoti arba nikelio dengti, kad būtų padidinta korozijos atsparumas. Apsaugos klasės paprastai pasiekia IP66/IP67, o specialūs pritaikyti modeliai – net IP68, todėl CZL201 puikiai tinka drėgnoms ir dulkingoms pramoninėms aplinkoms.

• Montavimo suderinamumas: Viršutinė ir apatinė plokštumos kraštai turi varžtų tvirtinimo arba flančų jungties parinktis, o kai kurie modeliai taip pat palaiko sriegio adaptaciją. Svarstyklių jutiklio elastomeras išlaiko minimalų montavimo aukštį (net 18 mm), todėl puikiai tinka siauriems erdvių plotams, kuriuose veikia daugiausia vertikalios jėgos. Kelios vienetai gali būti naudojami nepriklausomai arba sujungti, kad būtų padidinta apkrova.

Pagrindinės funkcijos

• Svorio/Jėgos reikšmės nustatymas: CZL201 palaiko statinį sverimą ir kvazidinaminį sverimą su reakcijos laiku ≤ 8 ms. Matavimo diapazonas – nuo 0,1 t iki 200 t, o tipiškos taikymo sritys dažniausiai yra nuo 1 t iki 50 t. Specialūs pritaikyti modeliai gali atitikti reikalavimus, viršijančius 200 t.

• Signalo išvestis: Šis jutiklio elastomerinis svarstyklių elementas teikia standartinius analoginius signalus (4–20 mA, 0–5 V, 0–10 V) ir skaitmeninius signalus (RS485/Modbus RTU); pasirinkti protingieji modeliai palaiko CANopen protokolą. Tiesioginis prijungimas prie PLC, DCS ir svėrimo valdymo sistemų įvyksta be kliūčių.

• Papildomos funkcijos: CZL201 integruoja plačią temperatūros diapazono kompensaciją (nuo –30 °C iki 80 °C), įtraukia perkrovos apsaugą (150 %–250 % nominaliosios apkrovos) ir sprogimo neprileidžiantys variantai sertifikuoti kaip Ex d IIB T4 Ga/Ex ia IIC T6 Ga. Kai kurie modeliai turi įmontuotą kabelio traukos apsaugos konstrukciją, kad būtų padidinta patikimumo ir ilgaamžiškumo.

• Ilgalaikė patikimumas: Šis elastomerinis svarstyklių elementas parodo nuovargio gyvenimo trukmę ≥ 10⁷ ciklų, puikią nuolatinės veiklos stabilumą nominaliosios apkrovos sąlygomis ir metinį poslinkį ≤ ±0,015 %FS, todėl jis yra idealus ilgalaikiam nuolatiniam veikimui reikalaujančiose pramoninėse aplinkose.

2. Išspręstos pagrindinės problemos

• Netikslūs matavimai esant nepriklausomai apkrovai: Sensorius Elastomeris CZL201 sprendžia matavimo klaidų problemas, kurios kyla tradiciniuose sensoriuose veikiant neašinėms apkrovoms, optimizuodamas jėgos perdavimą ratuko tipo konstrukcijoje. Nucentrinės apkrovos klaida kontroliuojama ribose ±0,03 % FS, taip veiksmingai išsprendžiant tikslumo problemas, susijusias su silos nucentrinumu ir medžiagų smūgiais.

• Sudėtingas montavimas ribotoje erdvėje: CZL201 „trumpoji ir stora“ konstrukcija (skersmuo – 50–200 mm, aukštis – 20–80 mm) sprendžia pritaikymo problemas erdvėje apribotuose aplinkose, įskaitant įrangos vidų, kompaktiškus sveriamuosius prietaisus ir įmontuotus sveriamuosius modulius, todėl nereikia papildomos, perteklinės erdvės.

• Linkęs žusti dėl virpėjimo ir smūgių: Elastomero vienodas įtempimų pasiskirstymas padidina smūgio atsparumą daugiau kaip 30 % lyginant su stulpeliniais sensoriais. Tai veiksmingai neleidžia nuolatiniam deformavimuisi veikiant mechaniniam virpėjimui ir krintančių medžiagų smūgiams, žymiai pailginant eksploatacijos trukmę.

• Nepakankama prisitaikymo prie įvairių scenarijų geba: Medžiagų patobulinimai (316L nerūdijančiojo plieno) ir pagerinta apsauga (IP68) išsprendžia jutiklių korozijos problemas drėgnose ir agresyviose aplinkose, įskaitant maisto perdirbimo ir cheminės dozavimo sistemas. Sprogimo neleidžiantis modelio variantas atitinka saugos reikalavimus degiems ir sprogstantiems atmosferos sąlygoms.

• Sudėtinga sistemos integracija ir derinimas: CZL201 palaiko kelias signalų išvesties rūšis ir pagrindines pramonines protokolų sistemas, todėl išsprendžiamos suderinamumo problemos su skirtingų gamintojų PLC (Mitsubishi, Schneider) ir sveriamaisiais prietaisais. Tai sumažina investicijas į tarpinius įrenginius, pvz., signalų keitiklius.

3. Vartotojo patirtis

• Montavimo patogumas: Standartiniai galinės montavimo skylės ir pozicionavimo orientyriniai paviršiai, kartu su specialiais montavimo tarpinėmis ir tvirtinimo varžtais, leidžia greitai įrengti horizontalią padėtį be specialių kalibravimo įrankių. Vienas technikas gali įdiegti ir paleisti įrenginį per 30 minučių.

• Eksploatacija ir kalibravimas: Įrankio sąsaja palaiko vieno mygtuko nulinimą ir dviejų taškų kalibravimą, kuris žymiai supaprastina kalibravimo procesą. Reikalingi tik standartiniai svoriai, atitinkantys 20 % ir 100 % nominalios apkrovos. Skaitmeniniai modeliai leidžia nuotoliniu būdu atlikti kalibravimą ir konfigūruoti parametrus naudojant pagrindinio kompiuterio programinę įrangą, todėl operacinė sudėtingumas sumažėja.

• Žemos techninės priežiūros išlaidos: Visiškai hermetiška konstrukcija mažina dulkių ir drėgmės patekimą, o metinis vidutinis gedimo dažnis yra ≤ 0,3 %. Terminalų blokai turi priešsukimo konstrukciją, o laidų jungtys apima vandeniui ir dulkių nepraleidžiančią sandarinimą. Kasdienė priežiūra reikalauja tik kas ketvirtį atliekamos valymo ir nulinio taško patikros.

• Duomenų grįžtamasis ryšys: Statinių sverimo duomenų svyravimai išlieka ≤ ±0,005 % FS, o kvazidinaminėse situacijose stebimi jokio uždelstumo požymiai. Skaitmeninis modelis įtraukia įtaisytą gedimų diagnozavimo modulį, kuris teikia realiuoju laiku informaciją apie perkrovą, atsijungimą ir netipines temperatūros sąlygas, todėl problemos identifikacija vyksta greitai.

• Suderinamumo patirtis: CZL201 modelis suderinamas su daugiau kaip 95 % rinkoje esančių sverimo valdymo įrenginių. Kai keli jutikliai veikia lygiagrečiai, automatinis apkrovos pasiskirstymas palaikomas be papildomų išlyginamųjų įrenginių. Intelektualūs modeliai tiesiogiai jungiamasi prie pramoninės „Internet of Things“ (IoT) platformų nuotoliniams duomenų stebėjimams.

4. Tipinės naudojimo situacijos

1) Pramoninės svertuvės gamyba

• Mažosios ir vidutinės platformos svarstyklių / grindų svarstyklių klasės: CZL201 jutiklio elastingoji medžiaga tarnauja kaip pagrindinis jutiklis 1–50 t platformos ir grindų svarstyklių sistemose. Jo kompaktiška konstrukcija tinka vidiniam montavimui, o ekscentrinės apkrovos nejautrumo savybės užtikrina tikslumo vientisumą skirtingose sverimo pozicijose, pvz., prekybos centrų kainų nustatymo platformose ir gamyklinėse pervežamosiose grindų svarstyklėse.

• Specialiai sukurti sverimo įrenginiai: Šis apkrovos jutiklio elastingasis elementas naudojamas sprogimui atspariose elektroninėse svarstyklėse ir korozijai atspariose cheminių medžiagų svarstyklėse. 316L medžiaga kartu su sprogimui atsparumo sertifikatu atitinka specializuotų pramonės šakų reikalavimus, o spindulinė konstrukcija pritaikyta įvairiems sveriamosios įrangos projektavimams.

2) Statybos ir inžinerinė technika

• Krovinio pakėlimo mechanizmų / kastuvų svėrimas: Įmontuotas hidraulinių kibirų sistemose, CZL201 netiesiogiai sveria medžiagas nustatydamas hidraulinį slėgį. Jo spindulinė konstrukcija užtikrina stiprią vibracijų ir smūgių atsparumą, leidžiantį veikti sunkiomis statybos sąlygomis, o tikslumas siekia ±0,5 % FS.

• Hidraulinių atramų slėgio stebėjimas: Jutiklio elastingasis elementas stebi hidraulinių atramų darbinę varžą anglies kasybos operacijose. Sprogimui atsparumo sertifikatas ir IP67 apsaugos laipsnis leidžia ilgalaikį stabilų veikimą dulkių ir drėgmės prisikrausiose aplinkose, teikiant esminius saugos duomenis.

3) Pramoninis technologinis valdymas

• Mažų ir vidutinio dydžio medžiagų talpyklų / silosų svėrimas: CZL201 sveria dozavimo talpas ir buferines silosus farmacinėje ir maisto pramonėje. Keturi simetriškai sumontuoti jutikliai užtikrina atsparumą ekscentrinėms apkrovoms, todėl išsprendžiamos masės centro poslinkio problemos ir pasiekiamas tikslus medžiagų tiekimas, derinamas su valdymo sistemomis.

• Pakavimo įrangos svėrimas: Šis elastomerinis jutiklis veikia kaip dinaminis svėrimo modulis dalelių pakavimo įrenginiams ir skystųjų produktų pripildymo įrenginiams. Atsakymo laikas ≤ 8 ms, tikslumas ±0,1 % nuo pilnosios skalės (FS), todėl tenkinamos aukšto greičio pakavimo reikalavimų ir metrologinės pakavimo sąlygos.

4) Medžiagų tyrimas ir moksliniai tyrimai

• Tempiamųjų/spaudžiamųjų bandymų įrenginiai: CZL201 užtikrina statinę jėgos matavimą medžiagų mechanikos bandymuose. C2 lygio tikslumas atitinka tyrimų lygio bandymų reikalavimus, o ratuko struktūros vienodas įtempimų pasiskirstymas užtikrina duomenų pakartojamumą ir tikslumą.

• Nuovargio bandymų įranga: Šis jutiklio elastingasis polimeras stebi apkrovas komponentų nuovargio bandymuose. Ciklų skaičius – ≥ 10⁷, o stabilios mechaninės savybės užtikrina patikimą ilgalaikį bandymų vykdymą.

5) Specialios pramonės taikymo sritys

• Maisto ir farmacinės pramonės šakos: Higieninės klasės 316L nerūdijančiojo plieno konstrukcija su apdirbtais paviršiais (Ra ≤ 0,8 μm) užtikrina atitiktį GMP reikalavimams. Šio naudojimo paskirtis – žaliavų svėrimas ir galutinių produktų dozavimas, o tai palengvina valymą ir dezinfekciją.

• Gyvulinka ir metalurgija: Aukštos temperatūros versijos su kompensavimo diapazonu nuo –40 °C iki 120 °C skirtos rūdos rūšiavimo įrangai ir metalurginių krosnių priimamiesiems bunkeriams, pritaikytos aukštai temperatūrai ir dulkėtoms eksploatacijos sąlygoms.

5. Naudojimo instrukcijos (praktinis vadovas)

1) Montavimo procesas

• Paruošimas: Išvalykite montavimo paviršių, kad jis būtų lygus ir be įbrėžimų (lygumo paklaida ≤ 0,05 mm/m). Patikrinkite jutiklio išvaizdą – ar nėra elastingojo polimero deformacijos ar kabelio pažeidimų. Įsitikinkite, kad montavimo varžtų specifikacija atitinka reikalavimus.

• Padėties nustatymas ir fiksavimas: Įdėkite jutiklį vertikaliai ant montavimo pagrindo, užtikrindami ašinę apkrovos perdavimą. Naudokite veržimo raktą ir veržkite pagal nustatytus reikalavimus (15–40 N·m – lydinių plieno jutikliams, 10–30 N·m – nerūdijančiojo plieno jutikliams). Vengkite pernelyg stipraus veržimo, kad nebūtų pažeista elastingoji medžiaga.

• Įtraukimo į sistemą specifikacijos: Analoginiais signalais naudokite spalvinę žymėjimą: raudona – maitinimo „+“, juoda – maitinimo „–“, žalia – signalo „+“, balta – signalo „–“. Skaitmeniniais signalais prijunkite pagal Modbus protokolo specifikacijas. Laikykite ≥15 cm atstumą nuo elektromagnetinio triukšmo šaltinių, įskaitant dažnio keitiklius ir aukštos įtampos kabelius.

• Apsaugos apdorojimas: Lauko ar drėgnose aplinkose naudokite sandarias vandeniui nepraleidžiančias jungiamąsias dėžutes laidų sujungimams užsandrinti. Ant atvirų jutiklio dalių sumontuokite dulkių dangtukus. Korozinėse aplinkose taikykite korozijai atsparią dangą neapkrautoms paviršiaus dalims.

2) Kalibravimas ir derinimas

• Nulio kalibravimas: Įjunkite maitinimą ir įkaitinkite 20 minučių. Per svarstyklių prietaisą arba pagrindinį kompiuterį vykdykite „nulinės kalibravimo“ komandą, kad užtikrintumėte nulinį išėjimą ±0,002 % FS ribose. Jei nuokrypis viršija leistinąją nuokrypio ribą, patikrinkite įrenginio lygumą.

• Krovinio kalibravimas: Įdėkite standartinius svorio etalonus paeiliui – 20 % ir 100 % nominalios apkrovos. Įrašykite jutiklio išėjimo signalo reikšmes. Taisykite tiesinę klaidą naudodami kalibravimo programinę įrangą, kad kiekvieno taško klaida būtų ne didesnė nei leistinąja atitinkamos tikslumo klasės riba (C3 klasėje – ne daugiau kaip ±0,02 % FS).

• Dinaminis derinimas: Pusiau dinaminėse sąlygose sureguliuokite prietaiso filtravimo parametrus (8–15 Hz dažnis). Išbandykite jutiklio reakcijos greitį ir duomenų stabilumą, kad išvengtumėte signalo svyravimų dėl medžiagos smūgio.

3) Standartinė priežiūra

• Reguliarus patikrinimas: Kasdieniškai šalinkite dulkes ir aliejų kas mėnesį; patikrinkite laidų jungtukų pritvirtinimo tvirtumą. Nulinį kalibravimą atlikite kas pusmetį, o visą skalės kalibravimą kartu su našumo bandymais – kasmet.

• Defektų šalinimas: Jei įvyksta duomenų nukrypimas, patikrinkite maitinimo įtampos stabilumą (10–30 V nuolatinės srovės) ir montavimo paviršiaus lygumą. Esant netipiniams signalams, patikrinkite laidų vientisumą ir deformacijos matuoklio perkrovos būklę. Prireikus pakeiskite jutiklį.

6. Pasirinkimo metodas (tiksli atitiktis reikalavimams)

1) Pagrindinių parametrų nustatymas

• Diapazono pasirinkimas: Pasirinkite modelio diapazoną, kuris yra 1,3–1,6 karto didesnis už faktinę maksimalią apkrovą (pvz., esant 10 t maksimaliai apkrovai, pasirinkite 13–16 t jutiklį). Šis atsarga apsaugo nuo smūginės apkrovos pažeidimų.

• Tikslumo klasė: Pramoninėms metrologinėms aplikacijoms pasirinkite C3 klasės prietaisus (klaida ≤ ±0,02 % FS). Moksliniam bandymui pasirinkite C2 klasės prietaisus (klaida ≤ ±0,01 % FS). Bendram stebėjimui pasirinkite C6 klasės prietaisus (klaida ≤ ±0,03 % FS).

• Signalo tipas: Tradicinėms sistemoms pasirinkite analoginius signalus (4–20 mA). Išmaniosioms IoT sistemoms pasirinkite skaitmeninius signalus (RS485). Statybos technikai skirtiems taikymams pasirinkite CANopen protokolo modelius.

2) Pasirinkimas pagal aplinkos prisitaikymą

• Temperatūra: Normaliomis sąlygomis (–30 °C iki 60 °C) pasirinkite įprastus modelius. Aukštos temperatūros sąlygomis (60 °C iki 120 °C) pasirinkite aukštos temperatūros kompensacijos variantus. Žemos temperatūros sąlygomis (–50 °C iki –30 °C) pasirinkite šalčiui atsparius modelius.

• Vidurys: Džiovoms aplinkoms pasirinkite lydinį plieną. Drėgnoms ar šiek tiek korozinėms sąlygoms pasirinkite nerūdijančiąją plieno rūšį 304. Labai korozinėms aplinkoms pasirinkite nerūdijančiąją plieno rūšį 316L arba Hastelloy medžiagas.

• Apsaugos klasė: Vidiniams sausiems aplinkos sąlygoms nurodykite ≥IP66. Išorinėms / drėgnoms sąlygoms nurodykite ≥IP67. Po vandeniu arba dulkių intensyviose aplinkose nurodykite ≥IP68.

3) Montavimas ir sistemos suderinamumas

• Montavimo metodas: Siaurų erdvių atveju pasirinkite varžtų sujungimus prie galinės paviršiaus. Didelės apkrovos taikymo atveju pasirinkite flančų sujungimus. Esant reikšmingai ekscentrinės apkrovos, pageidautina stiprinti modelius, kurių ekscentrinės apkrovos paklaida ≤ ±0,01 %FS.

• Suderinamumas: Patvirtinkite, kad jutiklio signalas atitinka esamų prietaisų / PLC ryšio protokolą. Jungiant kelis jutiklius, pasirinkite skaitmeninius modelius, kurie palaiko adresavimo kodavimą, kad būtų išvengta signalų konfliktų.

4) Papildomų reikalavimų patvirtinimas

• Sertifikavimo reikalavimai: Sprogimo pavojingose aplinkose reikalingos atitinkamos sertifikacijos (Ex d I – anglies kasimo pramonei, Ex ia IIC T6 – chemijos pramonei). Maisto pramonės taikymuose reikalinga FDA / GMP sertifikacija. Metrologijos taikymuose reikalinga CMC sertifikacija.

• Specialios funkcijos: Dinaminiam sverimui pasirinkite modelius su reakcijos laiku ≤ 5 ms. Nuotoliniam stebėjimui pasirinkite išmaniuosius modelius su LoRa/NB-IoT belaidžiais moduliais. Aukštai temperatūrai skirtoms aplikacijoms pasirinkite specialiuosius modelius su temperatūros kompensavimo mikroschemomis.

SANTRAUKA

Sensoriaus eliomeris CZL201 atstovauja pažangią spindulinio tipo jėgos matuoklio technologiją, kurios pagrindiniai pranašumai yra stipri atsparumas nezentrinėms apkrovoms, kompaktiška konstrukcija ir išskirtinė stabilumas. Šis eliomerinis jėgos matuoklis sprendžia vidutinės ir mažos apkrovos tikslaus sverimo problemas, tinka ribotam montavimo erdviniam apribojimui ir gali veikti netolygiai paskirstytos apkrovos sąlygomis. Vartotojo patirtis akcentuoja patogų montavimą, nerūpestingą priežiūrą ir patikimą duomenų grįžtamąją ryšį. Pasirinkimą reikėtų daryti remiantis matavimo diapazonu, tikslumu, montavimo erdve ir aplinkos reikalavimais, taip pat atsižvelgiant į sistemos suderinamumą ir specializuotų funkcijų poreikius. Eksploatuojant būtina griežtai laikytis ašinės jėgos montavimo taisyklių ir reguliariai kalibruoti, kad užtikrintumėte ilgalaikę stabilų veikimą. CZL201 sensoriaus eliomeris yra idealus sverimo sprendimas pramoninėms svarstykliams, inžinerinei technikai, procesų valdymui ir specializuotiems taikymams, kuriems reikalingas vidutinės ar mažos apkrovos matavimas ribotose aplinkose.

Išsamių detalių rodymas

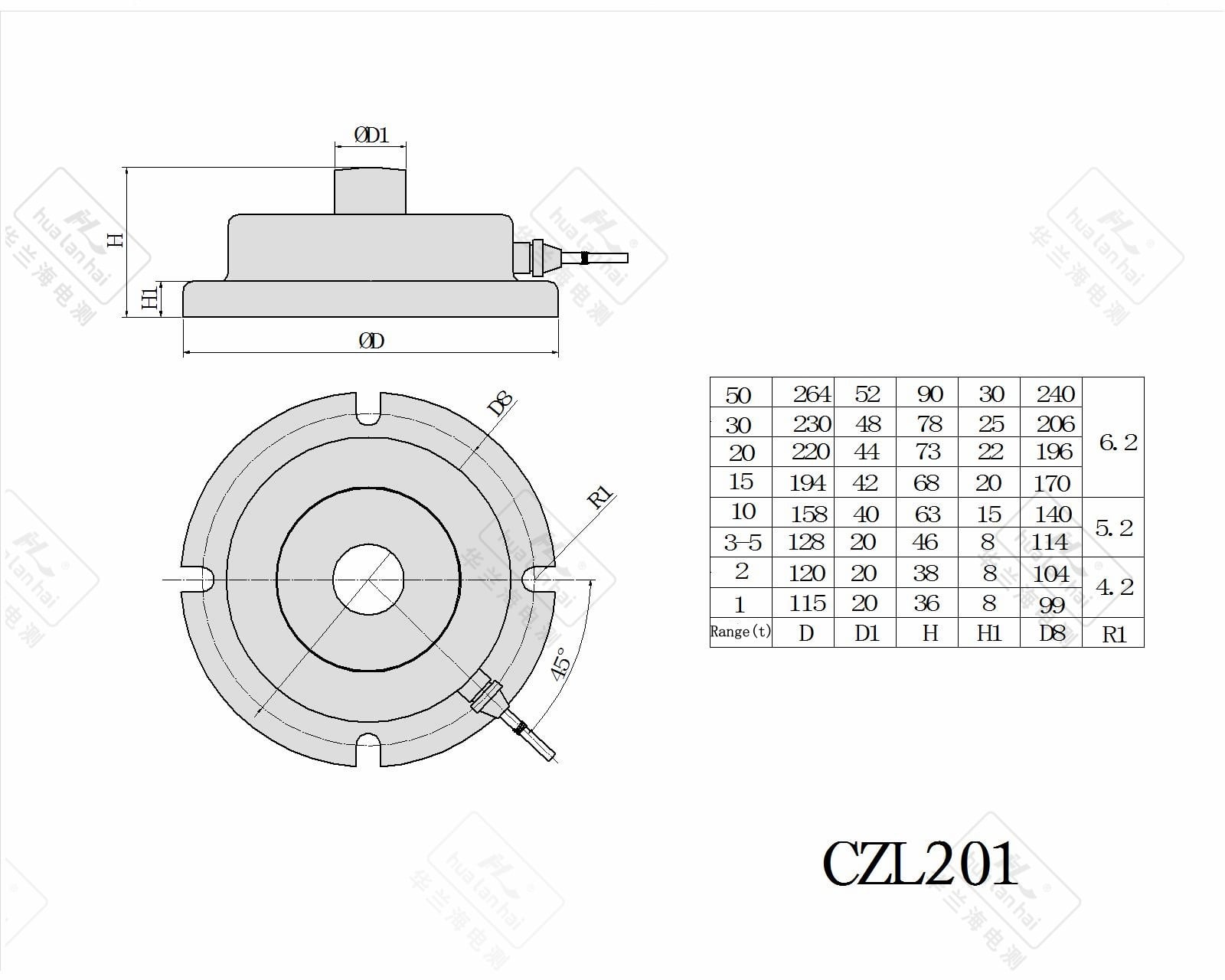

Parametrai
