Lygiagrečiosios sijos sverimo jutiklis CZL619EA

Produkto aprašymas

CZL619EA lygiagretaus spindulio apkrovos jutiklis yra tikslus jėgos matavimo sprendimas, sukurtas reikalaujamos švelnios apkrovos sveriamosioms aplikacijoms. Kaip lygiagretaus spindulio sveriamasis jutiklis, jis veikia įtempimo varžos principu ir turi dviejų lygiagrečių spindulių elastingąją šerdį. Veikiant jėgai, tamprioji spindulinė konstrukcija patiria kontroliuojamą lenkimo deformaciją, kuri aktyvina integruotus deformacijos matuokliai kurie sukuria proporcingas varžos kitimo reikšmes, kurios konvertuojamos į standartizuotus elektrinius signalus. Šis lygiagretaus spindulio apkrovos jutiklio dizainas derina išskitelinę tikslumą švelnioms apkrovoms, aukštą plokštinę necentrinės apkrovos atsparumą ir patogią modulinę montavimą. Šios savybės padaro CZL619EA idealiu pasirinkimu mažo diapazono sverimui, plokštiniam jėgos matavimui ir įmontuotų sistemų integracijai pramonėje, komercijoje ir mokslo srityse.

1. Produkto savybės ir funkcijos

Pagrindiniai bruožai

• Struktūrinis dizainas: CZL619EA spindulinis jėgos matuoklis turi integruotą lygiagrečių spindulių architektūrą, kurios spindulio storis svyruoja nuo 2 iki 15 mm, o ilgis – nuo 20 iki 150 mm. Ši konstrukcija užtikrina vienodą įtempimų pasiskirstymą, suskoncentruotą spindulio vidurinėje dalyje, ir palaiko daugiaauščių plokštuminių jėgų veikimą. Lygiagretaus spindulio sveriamasis jutiklis pasižymi puikiu atsparumu ekscentrinėms apkrovoms ir gali išlaikyti ±20 %–±30 % nominaliosios apkrovos dydžio plokštumines ekscentrines apkrovas be įtempimų „aklojo taško“.

• Tikslumas: CZL619EA lygiagretaus spindulio jėgos matuoklis pasiekia tikslumo klasifikacijas nuo C1 iki C3, o dauguma pagrindinių modelių atitinka C2 sertifikavimo reikalavimus. Našumo techniniai duomenys yra šie: netiesiškumo paklaida ≤ ±0,01 %FS, pakartotinumo paklaida ≤ ±0,005 %FS ir nulio poslinkis ≤ ±0,002 %FS/℃, todėl šis jutiklis pasižymi aukštesniu tikslumu nei konkuruojantys jutikliai mažomis apkrovomis – nuo 0,1 kg iki 500 kg.

• Medžiagos ir apsauga: Spindulinio jėgos matuoklio elastingoji dalis naudoja aliuminio lydinį lengvosioms aplikacijoms, lydinį plieną bendrosioms pramoninėms aplinkoms arba korozijai atsparų nerūdijantįjį plieną 304/316L agresyvioms aplinkoms. Paviršiaus apdorojimai apima anodavimą, nikeliavimą arba pasyvinimą. Apsaugos klasės paprastai siekia IP65/IP67, o maisto pramonės paskirties modeliai pasiekia IP68 sertifikavimą reikalaujančiose aplinkose.

• Montavimo suderinamumas: Standartiniai montavimo skylės leidžia tvirtinti tiek įsukant, tiek glotniais būdais naudojant varštuotą tvirtinimą arba klijavimą. Mikro spinduliniai jėgos matuokliai leidžia įmontuoti juos ribotose erdvėse, pvz., stalo svarstyklių ir automatizuotos įrangos viduje, taip užtikrinant vieneto sprendimą visiems plokščiosios sverimo reikalavimams.

Pagrindinės funkcijos

• Mažos apkrovos jėgos matavimas: Pramoninis svarstymo jutiklis specializuotas statinėms ir kvazidinaminėms mažų apkrovų aplikacijoms su reakcijos laiku ≤ 4 ms. CZL619EA lygiagrečiosios spindulio apkrovos jutiklio matavimo ribos yra nuo 0,1 kg iki 500 kg, o tipiškos taikymo sritys koncentruojamos 1–200 kg diapazone; mikro modeliai leidžia labai tikslų matavimą iki 0,01 kg.

• Keli signalo išvesties tipai: Šis spindulio apkrovos jutiklis pateikia analoginius išėjimus (4–20 mA, 0–3 V, 0–5 V) ir skaitmeninius signalus (RS485/Modbus RTU, I2C). Intelektualūs mikro modeliai integruoja signalų tvarkymo modulius, leidžiančius tiesioginį prijungimą prie mikrovaldiklių ir „Internet of Things“ (IoT) platformų su „plug-and-play“ suderinamumu.

• Apsaugos funkcija: CZL619EA pramoninis svarstymo jutiklis integruoja plačią temperatūros kompensaciją (nuo –10 ℃ iki 70 ℃), perkrovos apsaugą esant 150–200 % nominalios apkrovos talpos ir ant kai kurių modelių įmontuotus smūgiams atsparius amortizacinius elementus, užtikrindamas patikimą ilgalaikę veikimą.

• Ilgalaikė stabiliyvė: Šis lygiagretaus spindulio sverimo jutiklis parodo nuovargio gyvavimo trukmę ≥ 10⁷ apkrovos ciklų ir metinį išsiskyrimą ≤ ±0,01 % FS nominaliąja apkrova, todėl jis tinkamas nuolatiniam veikimui supermarketuose, laboratorijose ir pramonės įmonėse.

2. Išspręstos pagrindinės problemos

• Neužtenkama tikslumas mažos apkrovos situacijose: CZL619EA spindulinis jutiklis išsprendžia per didelę paklaidą tradiciniuose jutikliuose, kai apkrova yra mažesnė nei 10 kg, optimizuodamas spindulio įtempimo projektavimą ir užtikrindamas matavimo paklaidą ne didesnę nei ±0,005 % FS maisto produktų sverimui ir vaistų skaičiavimui, kur reikalaujama aukštos tikslumo laipsnio.

• Netikslus plokščiosios ekscentrinės apkrovos matavimas: Lygiagretaus spindulio jutiklio vienoda įtempimo pasiskirstymo savybė efektyviai kompensuoja matavimo paklaidas, kurios kyla dėl nepriklausomos apkrovos padėties, taip išsprendžiant tikslumo problemas stalo svarstyklių ir pramonės rūšiavimo įrangos srityje.

• Sunkumai integruojant įrangą: Kompaktiška spindulinio jutiklio konstrukcija ir lankstūs montavimo variantai tenkina įterptosios įdiegimo reikalavimus automatizuotose ir „protingų namų“ programinėse įrangose be būtinybės keisti pagrindinės įrangos konstrukciją, todėl sumažėja integravimo sąnaudos.

• Prasta prisitaikymo prie kelių aplinkų savybė: Medžiagų ir apsaugos patobulinimai leidžia pramoniniam sverimo jutikliui patikimai veikti drėgnoje aplinkoje, pvz., akvakultūros įrenginiuose, korozinėse cheminėse aplinkose ir dulkių prisikrovusiose miltų perdirbimo operacijose.

• Išlaidų spaudimas mažai įrangai: Vienas CZL619EA lygiagretaus spindulio apkrovos jutiklis tenkina visus plokščiosios svėrimo reikalavimus, todėl nereikia kelių jutiklių kombinacijų. Lengvo aliuminio lydinio konstrukcija taip pat sumažina prekė svorį ir gamybos kaštus biudžetą kontroliuojantiems įrangos gamintojams.

3. Vartotojo patirtis

• Ypač supaprastintas montavimas: Standartiniai montavimo skylės ir pozicionavimo orientyriniai paviršiai pašalina būtinybę naudoti specialius kalibravimo įrankius. Lygiagretaus spindulio apkrovos jutiklis greitai montuojamas paprastais atsuktuvais ant paviršių, kurių plokštuma yra ≤0,1 mm/m, o vieno asmens montavimas trunka mažiau nei 10 minučių.

• Žemas eksploatacijos slenkstis: CZL619EA spindulinis jėgos matuoklis palaiko nustatymą į nulį vienu mygtuku ir vieno taško kalibravimą, kuriam reikia tik standartinio 100 % nominalios apkrovos svorio. Skaitmeniniai modeliai leidžia greitą programinės įrangos kalibravimą, todėl net ne techninio personalo gali atlikti diegimo procedūras.

• Labai žemos techninės priežiūros išlaidos: Visiškai sandari konstrukcija mažina dulkių ir drėgmės prasiskverbimą, užtikrindama metines gedimų normas ≤0,2 %. Lengvojo aliuminio lydinio modeliai (mažiausiai 5 g) supaprastina keitimo procedūras, nereikalaudami didelių įrangos konstrukcijų išmontavimo.

• Tiksli duomenų grįžtamoji informacija: Statinių matavimų duomenų svyravimai lieka ribose ±0,003 %FS, o kvazidinaminėse situacijose nulinės histerėzės nėra. Skaitmeniniai modeliai turi nulinio drebulio kompensavimo funkcionalumą, todėl nereikia dažnai atlikti pakartotinio kalibravimo, tuo pat metu išlaikant puikią duomenų stabilumą.

• Gera integravimo pritaikomumas: Mikro lygiagrečių spindulių sveriamieji jutikliai pasižymi minimaliais matmenimis (mažiausiai 20 mm × 10 mm × 5 mm) ir beveik nepastebimai įmontuojami į išmaniuosius įrenginius, neįtakodami jų estetinio dizaino. Signalų išvestys užtikrina suderinamumą su populiariausiais mikrovaldikliais, todėl jų integracija yra paprasta.

4. Tipinės naudojimo situacijos

1) Civiliniai ir komerciniai lengvojo krūvio svertai

• Supermarketų kainų svarstyklių pagrindinis jutiklis – CZL619EA spindulinis apkrovos jutiklis – naudojamas 3–30 kg platformose. Lengvo aliuminio lydinio konstrukcija kartu su atsparumu ekscentrinėms apkrovoms užtikrina ±1 g tikslumo nuoseklumą visose padėtyse.

• Ekspresinės pristatymo elektroninės svarstyklių (1–50 kg modeliai) naudoja nerūdijančiojo plieno spindulį krūvio selliais lengvam valymui ir nešvarumų atsparumui. IP67 klasės pramoniniai sveriamieji jutikliai atlaiko drėgnas ir dulkingas ekspresinės pristatymo tarnybos aplinkas bei palaiko greitą nuolatinį sverimą.

• Virtuvės ir kepimo svarstyklių (0,01–5 kg diapazonas) tikslumą iki miligramo užtikrina mikro lygiagrečių spindulių jėgos jutikliai. Skaitmeniniai signalo išvesties duomenys palaiko aukštos raiškos ekranus, tenkindami tikslaus ingredientų dozavimo reikalavimus.

2) Pramonės automatizacijos įranga

• Automatinėse rūšiavimo sistemose spindulio jėgos jutiklis montuojamas po konvejerinėmis juostomis realiuoju laiku nustatant gaminio svorį; susiejus su mechaniniais rūšiavimo įrenginiais pasiekiamas ±0,1 g rūšiavimo tikslumas. Ši lygiagrečių spindulių sveriamųjų jutiklių technologija naudojama maisto ir įrankių pramonėje.

• Gamybos linijose medžiagų aptikimui naudojamas pramoninis sveriamasis jutiklis CZL619EA, kuris nustato trūkumus analizuodamas svorį – pavyzdžiui, tikrina akumuliatorių buvimą mobiliųjų telefonų surinkimo procese. Atsakymo laikas ≤4 ms atitinka didelės našumo gamybos linijų reikalavimus.

• Pakuotės mašinos kiekio valdymas naudoja C2 tikslumo lygiagrečių spindulių apkrovos jutiklius, užtikrinančius kiekvienos maišelio masės nuokrypį ≤ ±0,2 %, atitinkantį metrologinius standartus mažų dalelių ir miltų pakuojamųjų sistemų taikymams.

3) Maisto ir farmacinė pramonė

• Farmacinės žaliavos sverimo taikymuose naudojami 316L nerūdijančiojo plieno CZL619EA spinduliniai apkrovos jutikliai su GMP sertifikatu. Poliruotos paviršiaus savybės pašalina „mirtingąsias“ kampus, leidžiant lengvai dezinfekuoti ir stерилизuoti, išlaikant ±0,01 % FS tikslumą 0,1–10 kg žaliavų matavimams.

• Vandenų produktų ir mėsos pjovimo operacijos remiasi vandeniui nepralaidžiais IP68 klasės spinduliniais apkrovos jutikliais, kurie atlaiko tiesioginį plovimą drėgnoje skerdimo įmonės ir rinkos aplinkoje, kur korozijos atsparumas yra būtinas.

4) Moksliniai tyrimai ir eksperimentinė įranga

• Laboratorinių reagentų sverimas naudoja ultra mažo diapazono lygiagrečių spindulių apkrovos jutiklių modelius (0,01–1 kg), atitinkančius aukšto tikslumo reikalavimus mikroorganizmų kultūrų ir cheminių reagentų dozavimui tyrimų aplinkoje.

• Medicinos įrangos jėgos matavimo taikymai, įskaitant reabilitacinę įrangą ir kūdikių svarstykles, integruoja lengvąsias aliuminio lydinių spindulio apkrovos jutiklių elementus, pagerinant nešiojamumą ir užtikrinant ±0,005 % FS tikslumą klinikinėms aplikacijoms.

5) Intelektualūs vartotojo elektronikos prietaisai ir IoT įrenginiai

• Išmaniosios buitinės technikos įtaisai įmontuoja mikrolygiagrečių spindulių apkrovos jutiklių elementus skalbimo mašinų skalbinių aptikimui ir kavos malūnėlių dėžutės stebėjimui, leisdami išmaniąją įrangos valdymą ir gerinant vartotojo patirtį dėka svorio pagrindu veikiančios automatizacijos.

• IoT galiniai taškai, pvz., išmaniosios lentynos ir išmintys šiukšliadėžės, naudoja žemo energijos suvartojimo skaitmeninius spindulio apkrovos jutiklių elementus, palaikančius NB-IoT bevielio ryšio perdavimą nuotoliniams svorio stebėjimo ir valdymo scenarijams.

5. Naudojimo būdas (praktinis vadovas)

1) Montavimo procesas

• Paruošimas: Išvalykite montavimo paviršių, pašalinkite alyvos dėmes ir burbulus. Patikrinkite jutiklį ir spindulio korpusą dėl deformacijos ar pažeidimų. Pasirinkite tinkamus tvirtinimo varžtus, suderinamus su jūsų spindulio apkrovos jutiklio elemento medžiaga – vengkite didelės stiprybės tvirtinimo detalių aliuminio lydinių modeliams.

• Pozicionavimas ir pritvirtinimas: Įrengkite lygiagretaus spindulio sveriamąjį jutiklį horizontaliai ant apkrovos nešančių paviršių, užtikrindami vertikalią apkrovą virš spindulio kūno ir išvengdami šoninės smūginės apkrovos. Aliuminio lydinio varžtams pritaikykite sukimo momentą 5–10 N·m, o lydinio plieno varžtams – 10–20 N·m, kad būtų išvengta pernelyg stipraus priveržimo pažeidimų.

• laidų prijungimo specifikacijos: Analoginiams signalams laikytis spalvinės žymėjimo schemos (raudona = maitinimo +, juoda = maitinimo –, žalia = signalo +, balta = signalo –). Skaitmeniniams signalams būtina patikrinti kontaktų paskirtį. Neplėškite mikro modelio laidų ir palikite bent 5 cm laido atsargą.

• Apsaugos apdorojimas: Drėgnose aplinkose sandrinkite laidų jungtukus vandoneprileidžiančia juosta. Maisto pramonės taikymuose nedelsdami valykite jutiklių paviršius, kad būtų išvengta medžiagų korozijos.

2) Kalibravimas ir reguliavimas

• Nulio kalibravimas: Įjunkite prietaisą ir leiskite jam įkaitę 10 minučių prieš atliekant nulio kalibravimą, užtikrindami, kad nulinis išėjimo signalas lieptų ±0,001 % FS ribose. Per didelis nuokrypis rodo, kad montavimo paviršius netolygus, todėl reikia jį išlyginti.

• Pakrovimo kalibravimas: Įprastinės svarstyklių jutiklio apkrovos (100 % nominaliosios apkrovos) reikšmę pakeiskite standartiniu svoriu, užfiksuokite išvesties reikšmes ir klaidas pataisykite nustatydami matuoklį arba programinę įrangą. Patikrinkite, ar klaidos atitinka tikslumo klasės specifikacijas (C2 ≤ ±0,01 % FS).

• Nepriklausomos apkrovos bandymas: Tą patį svorį padėkite į skirtingas jutiklio paviršiaus vietas ir stebėkite rodmenų vientisumą. Nuokrypis neturėtų viršyti ±0,02 % FS; kitu atveju reguliuokite jutiklio montavimo lygumą.

3) Kasdieninė priežiūra

• Reguliarios patikros: Jutiklio paviršių valykite kartą per savaitę, o laidų tvirtumą tikrinkite kartą per mėnesį. Supermarketų svarstykles kalibruokite kartą ketvirtį, o laboratorinę įrangą – kartą per mėnesį, kad būtų išlaikyta matavimų tikslumas.

• Gedimų šalinimas: Jei pastebite duomenų išsiskyrimą, patikrinkite stabilų maitinimo įtampą (5–24 V nuolatinės srovės, dažniausiai 5 V mikromodeliams). Netinkamų rodmenų atveju patikrinkite perkrovos sąlygas, nes aliuminio lydinių modeliai nuolat deformuojasi viršijus leistiną apkrovą. Būtina keisti jutiklius, kai tai reikia.

6. Atrankos metodas (tiksli reikalavimų atitiktis)

1) Pagrindinių parametrų nustatymas

• Diapazono pasirinkimas: Pasirinkite jutiklius, kurių naudingoji apkrova yra 1,2–1,4 kartų didesnė už faktinę maksimalią apkrovą (10 kg objektams reikia 12–14 kg jutiklių naudingosios apkrovos), kad būtų išvengta nepakankamos tikslumo švelnios apkrovos taikymo atveju dėl per didelio diapazono.

• Tikslumo klasė: laboratorinėse ir farmacinėse aplikacijose pasirenkami C1 klasės modeliai (maksimali paklaida ±0,005 % nuo pilnos skalės), pramoninėje metrologijoje – C2 klasės modeliai (±0,01 % nuo pilnos skalės), o komercinėse svarstyklių sistemose nurodomi C3 klasės modeliai (±0,02 % nuo pilnos skalės) su lygiagretine spinduline apkrovos jėgos jutikliais.

• Signalų tipas: komercinėse svarstyklių sistemose naudojami analoginiai signalai (0–5 V), intelektualiuose prietaisuose – skaitmeniniai signalai (I2C/RS485), o IoT scenarijuose nurodomi modeliai su integruotomis belaidėmis funkcijomis.

2) Aplinkos prisitaikymo parinktis

• Temperatūra: standartinėse aplikacijose (–10 °C iki 60 °C) naudojami įprasti CZL619EA modeliai, žematemperatūrinėse šaldymo sistemose reikalingi variantai, pritaikyti temperatūrai nuo –20 °C iki 0 °C, o aukštatemperatūrinėse aplinkose (60 °C iki 80 °C) reikalingi specialūs aukštatemperatūriniai kompensuoti spinduliniai apkrovos jėgos jutikliai.

• Medija: sausoms aplinkoms naudojami aliuminio lydinio sijos jutikliai, drėgnoms aplinkoms ir maisto pramonei – 304 nerūdijančiojo plieno, o chemiškai korozinėms aplinkoms – pramoniniai sverimo jutikliai iš 316L nerūdijančiojo plieno.

• Apsaugos laipsnis: vidiniams sausiems įrengimams reikalingas ≥IP65 apsaugos laipsnis, drėgnoms plovimo aplinkoms – ≥IP67 apsaugos laipsnis, o po vandeniu ar labai korozinėse aplinkose – ≥IP68 sertifikuoti lygiagretaus spindulio sverimo jutikliai.

3) Montavimas ir sistemos suderinamumas

• Montavimo būdas: stalų svarstyklių atveju naudojamas varžtų tvirtinimas, protingų įrenginių – įmontuotas montavimas, o ribotose erdvėse – mikro modeliai, kurių ilgis ≤30 mm.

• Suderinamumas: patikrinkite, ar jutiklio maitinimo įtampa ir signalų tipai atitinka valdymo įrenginio specifikacijas. Patikrinkite mikro modelių kontaktų žymėjimą, kad išvengtumėte klaidingų prijungimų ir modulių pažeidimų.

4) Papildomų reikalavimų patvirtinimas

• Sertifikavimas: Maisto ir farmacinės pramonės taikymui reikalingas FDA/GMP sertifikatas, matavimo scenarijams – CMC sertifikatas, o eksportuojamiems gaminiams – pramoninio svarstyklių jutiklio atitiktis OIML reikalavimams.

• Specialios funkcijos: Didelės našumo rūšiavimui naudojami lygiagretaus spindulio apkrovos jutikliai su reakcijos laiku ≤3 ms, mažos galios scenarijams nurodomi IoT modeliai su miego srove ≤10 μA, o higienos taikymams reikalingi integruoti dizainai be sriegių ar negalimos valyti kampų.

SANTRAUKA

CZL619EA lygiagretaus spindulio jėgos matuoklis užtikrina pagrindinius privalumus: didelę tikslumą mažoms apkrovoms, plokščią nešoninės apkrovos atlaikymo gebą ir patogų sistemos integravimą. Šis pramoninis sverimo jutiklis išsprendžia esminius iššūkius, tokius kaip mažo diapazono matavimų tikslumas, medžiagos nesimetriškos apkrovos klaidos ir integruotos įrangos montavimo reikalavimai. Vartotojo patirtis akcentuoja supaprastintą valdymą, minimalius techninės priežiūros reikalavimus ir kontroliuojamas bendras naudojimo sąnaudas. Pasirinkdami spindulinį jėgos matuoklį, pirmiausia turėtumėte atsižvelgti į matavimo diapazoną, tikslumo klasifikaciją, montavimo vietos erdvę ir aplinkos reikalavimus, o vėliau patvirtinti sistemos suderinamumą bei specialių funkcijų poreikius. Eksploatuojant reikia išvengti perapkrovos ir šoninės smūgio apkrovos, taip pat laikytis griežtų kalibravimo protokolų, kad būtų užtikrintas ilgalaikis stabilus veikimas. CZL619EA lygiagretaus spindulio sverimo jutiklis yra optimalus sprendimas lengvosioms ir plokščiosiomis sverimo situacijomis komercinėse svarstyklėse, pramonės automatizacijoje, maisto ir farmacinėje perdirbimo srityse, mokslinėse tyrimuose bei protingų IoT programinėse įrangose.

Išsamių detalių rodymas

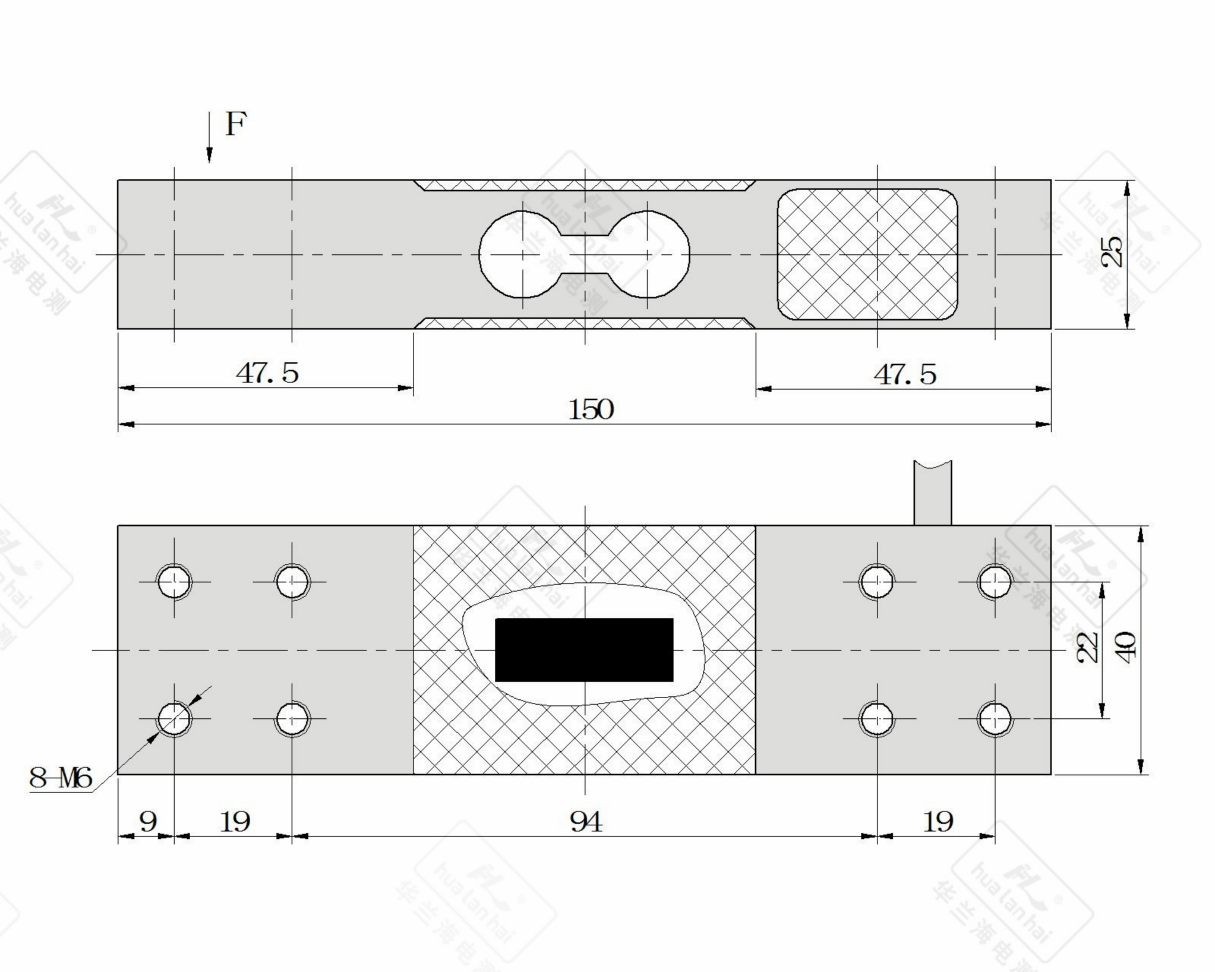

Parametrai
