Deformacijos matuoklio slėgio jutiklis/siųstuvas PT501

Temperatūros jutiklis ir slėgio perdaviklis PT501 yra pažangūs slėgio matavimo įrenginiai, sukurti remiantis temperatūros poveikio technologija. Šie pramoniniai slėgio jutikliai naudoti deformacijos matuokliai prisijungę prie lankstų jutimo elementų, kurie mechaninį deformavimąsi slėgio veikiami konvertuoja į tikslų varžos pokyčius. Šie elektriniai signalai toliau apdorojami sudėtingose signalų kondicionavimo grandinėse. Kai jutikliai skirti slėgio signalų aptikimui, perdavimo įrenginiai integruoja signalų stiprinimo, kompensavimo ir konvertavimo funkcijas, leisdami tiesiogiai integruoti juos į matavimo ir valdymo sistemas. Įtempimo matuoklio slėgio jutiklis ir slėgio perdavimo įrenginys PT501 plačiai naudojami naftos ir chemijos, hidroenergetikos, pramoninio valdymo, kosmonautikos ir susijusiose srityse, tarnaudami kaip pramoninės automatizacijos taikymuose reikalingi esminiai slėgio stebėjimo komponentai.

1. Pagrindinės savybės ir funkcijos

1) Slėgio matavimo pagrindinės charakteristikos

• Platus slėgio diapazonas : Manometrinio slėgio perdaviklis ir pramoninis slėgio jutiklis gali matuoti įvairius slėgio tipus, įskaitant absoliutųjį slėgį, manometrinį slėgį ir skirtuminį slėgį, o matavimo diapazonai siekia nuo mikroslėgio (0–1 kPa) iki aukšto slėgio (0–100 MPa arba aukštesnio). Ši universalumas daro varžos slėgio jutiklį tinkamu įvairioms aplikacijoms – nuo žemo slėgio stebėjimo medicinos prietaisuose iki aukšto slėgio matavimo pramonės hidrauliniuose sistemose.
• Didelė tikslumo ir tiesiškumo reikšmė : Naudojant tikslų varžos jutiklių sistemą ir optimizuotus klijavimo procesus, pramoninis slėgio jutiklis pasiekia matavimų tikslumą ±0,05 % FS–±0,25 % FS, o tiesiškumo charakteristika yra ≤±0,1 % FS. Tokios galimybės leidžia slėgio perdavikliui PT501 užfiksuoti nedidelius slėgio svyravimus, atitinkant tikslaus gamybos ir metrologijos reikalavimus.
• Gera terpės suderinamumas : Įtemptumo matavimo slėgio jutiklio lankstūs jutiklio elementai pagaminti iš medžiagų, tokių kaip 316L nerūdijančiojo plieno, titano lydinio arba Hastelloy, sujungtų su sandariais konstrukciniais sprendimais. Tai užtikrina, kad manometrinio slėgio perdaviklis būtų suderinamas su vandeniu, aliejumi, rūgštinėmis/šarmelinėmis tirpalais, aukštos temperatūros garais ir kitomis terpėmis, neleisdama korozijos pažeidimų.

2) Pagrindiniai funkcionalūs rodikliai

• Kelių tipų signalo išvestis : Pramoninis slėgio jutiklis paprastai perduoda varžos signalus, o slėgio perdaviklis PT501 palaiko analoginius signalus (4–20 mA, 0–10 V, 0–5 V) ir skaitmeninius signalus (RS485-Modbus, HART). Šie standartiniai signalai leidžia tiesiogiai prijungti prie PLC, DCS sistemų ir duomenų registravimo įrenginių realaus laiko duomenų perdavimui.
• Visų sąlygų kompensavimo funkcija : Įtemptumo matavimo slėgio jutiklyje integruoti temperatūros kompensavimo moduliai veiksmingai neutralizuoja aplinkos temperatūros poveikį nuo –40 °C iki 120 °C (ypač specialiuose modeliuose – iki 200 °C) matavimo tikslumui. Daugelyje modelių įdiegta automatinė nulio poslinkio kompensacija ir netiesinė kompensacija, kad būtų pagerinta manometrinio slėgio perdaviklio ilgalaikė stabilumas.
• Triukšmo atmetimo ir apsaugos galimybės : Slėgio perdaviklis PT501 naudoja elektromagnetinę ekranavimą, kad atsispindėtų pramonės aplinkoje būdingą elektromagnetinę spinduliavimą ir tinklo svyravimus. Apsaugos klasės siekia IP65–IP68, užtikrindamos dulkių ir vandens nepraleidžiamumą, todėl šis prietaisas tinka sunkiomis sąlygomis, pvz., kasyklose ir lauko vamzdynuose, kur yra drėgmės, dulkių ir vibracijos.

3) Konstrukcinės ir naudojimo savybės

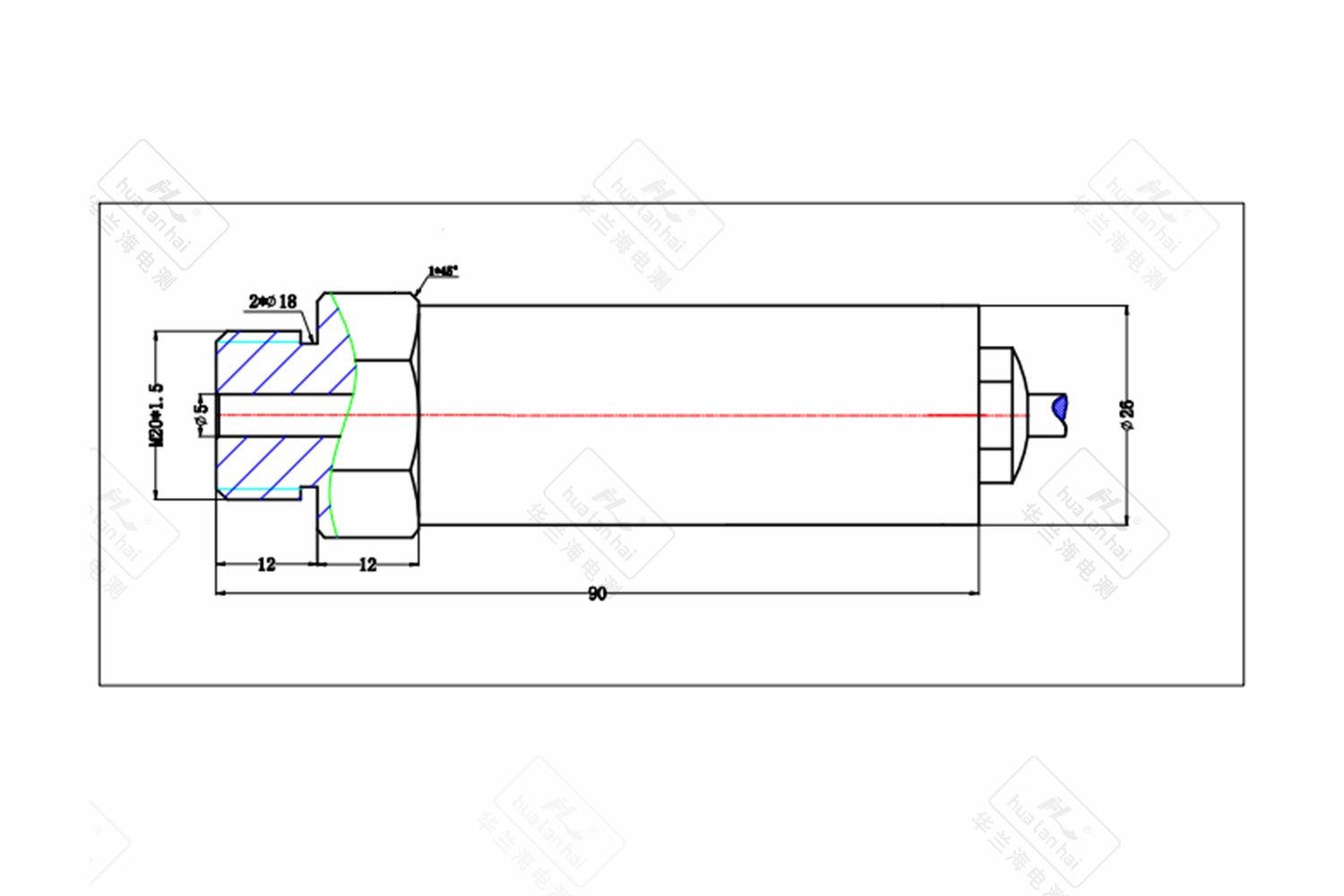

• Lankstus diegimo projektavimas : Įtemptumo matavimo slėgio jutiklis palaiko kelis montavimo būdus, įskaitant sriegius (M20×1,5, G1/2) ir flančų sujungimus. Montavimo konstrukcijos gali būti pritaikytos pagal vamzdyno ar įrangos matmenis be reikalingumo atlikti didelius pakeitimus.
• Perkrovos ir sprogimui atspari apsauga : Pramoninis slėgio jutiklis atlaiko 150 %–300 % FS perkrovą, kad būtų išvengta žalos dėl staigių slėgio pokyčių. Sprogimo nekeliančios slėgio perdavimo įrenginių modeliai PT501 atitinka standartus, pvz., Ex d II CT6, todėl jie tinkami naudoti degių ir sprogstamų aplinkų, pvz., naftos ir chemijos pramonėje.
• Papildomos išmaniosios funkcijos : Aukštos klasės manometrinio slėgio perdavimo įrenginiai turi LCD ekranus vietiniams slėgio rodmenims skaityti bei palaiko nuotolinį kalibravimą ir savidiagnostikos funkcijas. Kai kurie pažengę modeliai leidžia konfigūruoti parametrus ir stebėti duomenis naudojant mobiliąsias programas ar debesų platformas.

2. Pagrindinės pramonės problemos, kurios sprendžiamos

Slėgio matavimo situacijose tradiciniai slėgio prietaisai, pvz., mechaniniai slėgio manometrai ir paprasti jutikliai, dažnai turi netikslius matavimus, prastą pritaikomumą, sudėtingą integravimą ir reikalauja dažno techninės priežiūros. Deformacijos jutiklio slėgio jutiklis ir pramoninis slėgio jutiklis šiuos esminius trūkumus pašalina naudodami pažangų inžinerinį sprendimą:

• Sudėtingų darbo sąlygų prisitaikymas : Slėgio daviklis PT501 išsprendžia tradicinių prietaisų problemą – jie dažnai susidėvi ir turi trumpą tarnavimo laiką esant aukštai temperatūrai, aukštam slėgiui ar stipriai korozinėms terpėms, pvz., aukštos temperatūros slėgio stebėsenai cheminiuose reaktoriuose, kad būtų išvengta gamybos pertraukų.
• Nepakankamas slėgio matavimo tikslumas : Santykinio slėgio daviklis išsprendžia mechaninių prietaisų didelius rodymų nuokrypius ir lėtą dinaminį atsaką, pvz., slėgio reguliavimą tiksliauose hidraulinėse sistemose, užtikrindamas slėgio stabilumą ir gerindamas prekė kokybės rodiklius.
• Automatizacijos integravimo kliūtys : Pramoninis slėgio jutiklis išsprendžia signalų nesuderinamumo problemas tarp tradicinių jutiklių ir šiuolaikinių matavimo sistemų. Daviklio standartiniai signalai tiesiogiai integruojami į pramoninės automatizacijos tinklus, palaikydami gamybos procesų skaitmeninį modernizavimą.
• Aplinkos trikdžių poveikis varžos keitiklio slėgio jutiklis mažina matavimo duomenų iškraipymą, kurį sukelia temperatūros pokyčiai ar elektromagnetinės trukdys, pavyzdžiui, metalurgijos dirbtuvėse, užtikrindamas stabilius ir patikimus duomenis sudėtingose aplinkose.
• Dideli eksploatacijos ir techninės priežiūros kaštai slėgio perdaviklis PT501 sumažina tradicinių prietaisų dažną kalibravimo ir keitimo poreikį dėl ilgo tarnavimo laiko (vidutinis neveikimo laikas ≥80 000 valandų) ir mažo techninės priežiūros reikalaujančios konstrukcijos, taip žymiai sumažindamas viso gyvavimo ciklo sąnaudas.

3. Vartotojo patirties privalumai

• Patogus montavimas ir derinimas standartiniai sąsajos jungtys ir universaliai montavimo metodai leidžia įdiegti varžos keitiklio slėgio jutiklį per 15–30 minučių. Paprastas nulio ir diapazono kalibravimas derinimo metu reikalauja minimalių techninių įgūdžių, todėl sumažinamos įdiegimo kliūtys.
• Intuityvi duomenų įvedimo sistema modeliai su rodikliais leidžia realiuoju laiku skaityti slėgį vietoje, nepriklausomai nuo valdymo sistemų. Pramoninio slėgio jutiklio skaitmeninės signalo versijos palaiko nuotolinę duomenų perdavimą, palengvinant stebėjimą valdymo patalpose arba mobiliesiems įrenginiams.
• Rūpesčių nekelianti ilgalaikė naudojimo galimybė : Puikūs stabilumo rodikliai riboja metinį nukrypimą iki ≤±0,1 % FS, todėl nereikia dažnai kalibruoti. Savidiagnostikos funkcijos suteikia laiku informaciją apie įrangos būklę, supaprastindamos nuotolinės priežiūros strategijas.
• Protingas sąnaudų valdymas : Branduoliški gamybos procesai sumažina slėgio perdaviklio PT501 įsigijimo sąnaudas, užtikrindami geresnę kainos ir naudingumo santykį lyginant su piezoelektriniais ar kapacitiniais slėgio prietaisais. Ilgesnis tarnavimo laikas ir minimalios priežiūros sąnaudos dar labiau sumažina visą gyvavimo ciklo sąnaudas.
• Didelė sistemos suderinamumas : Manometrinis slėgio perdaviklis be papildomų signalų keitiklių tiesiogiai jungiamas prie pagrindinių gamintojų (pvz., Siemens, Mitsubishi ir Rockwell) PLC ir DCS sistemų, todėl sumažinamos integravimo sąnaudos.

4. Tipinės naudojimo situacijos

1) Pramonės valdymo sritis

• Hidraulinės ir pneumatinių sistemų : Pramoninis slėgio jutiklis stebi hidraulinio siurblio išleidimo slėgį ir cilindrų veikimo slėgį injekcinio liejimo mašinos hidraulinėje sistemoje, kad būtų užtikrintas stabilus liejimas ir išvengta defektų.
• Cheminių gaminių gamyba slėgio perdaviklis PT501 užtikrina slėgio stebėseną ir valdymą reaktoriuose ir distiliavimo kolonose, naudojamuose amonio sintezėje ir kituose aukšto slėgio procesuose. Integracija su saugos vožtuvais leidžia apsaugoti nuo perdidelio slėgio.

2) Energijos ir energijos sritys

• Nafta ir dujos deformacijos matuoklio pagrindu veikiantis slėgio jutiklis stebi slėgį naftos gręžinių galuose ir visoje vamzdynų sistemoje, kad būtų aptikti nutekėjimai ar užsikimšimai, taip užtikrinant saugų transportavimą ir efektyvų eksploatavimą.
• Elektrinės energijos gamyba manometrinis slėgio perdaviklis stebi katilų garų slėgį ir turbinų alyvos slėgį šiluminėse elektrinėse, kad būtų užtikrintas stabilus įrangos veikimas ir patikima elektros energijos gamyba.

3) Vandens ūkio ir komunalinės sferos

• Vandentiekio sistemos pramoninis slėgio jutiklis stebi slėgį vandens tiekimo vamzdynuose ir antrinės vandens tiekimo įrangos sistemoje, kad būtų išvengta vamzdžių plyšimo dėl per didelio slėgio ar nepakankamo vandens tiekimo sąlygų.
• Šiukšlių vandens apdorojimas slėgio perdaviklis PT501 stebi slėgį nuotekų siurbliuose ir reakcijos rezervuaruose, kad būtų užtikrintas sklandus nuotekų pervežimas ir išvengta įrangos perkrovos sąlygų.

4) Medicinos ir kasdienio gyvenimo sritys

• Gamyklinis apranga : Įtempimo matuoklis slėgio jutiklis užtikrina kvėpavimo takų slėgio stebėseną ventilatoriuose ir slėgio valdymą infuzijos siurbliuose, kad būtų užtikrinta paciento gydymo saugumas ir įrangos patikimumas.
• Maisto perdirbimas : Slėgio perdavimo įrenginys stebi slėgį ir temperatūrą maisto sterilizavimo katiluose, kad būtų užtikrinta sterilizavimo veiksmingumas ir vienu metu būtų išvengta pakuotės pažeidimų.

5) Oro erdvės ir kariniai sektoriai

• Aviacinė įranga : Pramoninis slėgio jutiklis stebi orlaivių hidraulinės sistemos slėgį ir degalų tiekimo vamzdžių slėgį, kad skrydžio metu būtų užtikrinta stabili valdymo sistema.
• Kariniai bandymai : Slėgio perdavimo įrenginys PT501 suteikia slėgio matavimus ginklų bandymų taikymuose, kad būtų pateikti tikslūs našumo duomenys įrangos optimizavimui.

SANTRAUKA

Temperatūros jutiklio slėgio jutiklis ir slėgio perdavimo įrenginys PT501, kurio pagrindinės konkurencinės pranašumų savybės – tikslumas, patikimumas, stipri adaptacinė geba ir aukšta kaina–nauda santykis, tapo neatsiejama pramonės automatizacijos įranga įvairiose srityse. Sprendžiant įvairių scenarijų slėgio matavimo užduotis, pramoninis slėgio jutiklis suteikia tvirtas galimybes – nuo paprasto slėgio matavimo iki protingo signalų perdavimo ir nuotolinio stebėjimo. Šios pažangios funkcijos ne tik užtikrina gamybos saugą ir gaminamų produktų kokybę, bet taip pat skatina skaitmeninę transformaciją visose pramonės šakose, suteikdamos būtiną paramą veiklos efektyvumui didinti ir gaminamų produktų našumui gerinti.
