Lygiagrečiosios sijos svorio jutiklis CZL639MB

Produkto aprašymas

Lygiagrečios sijos krūvio selliais yra jėgos jautrūs aptikimo elementai, pagrįsti deformacijos varžos principu, kurių pagrindinė struktūra sudaryta iš dvigubo lygiagrečiojo sijos arba vieno lygiagrečiojo sijos elastingojo kūno. Veikiamos jėgos, sijos lenkimo deformacija varo deformacijos matuoklį keisti varžą, kuri vėliau verčiama į standartinius elektrinius signalus. Jie sujungia tokias privalumų kaip didelis tikslumas mažoms apkrovoms, plokščioji atsparumo perkrovimui geba ir patogus montavimas, todėl yra plačiai naudojami mažo diapazono sverime, plokščiosios jėgos ir integruotuose matavimuose. Toliau pateikiami išsamesni duomenys iš pagrindinių matmenų, kad būtų patenkintos produktas pasirinkimo, techninės vertinimo ir sprendimų rašymo poreikius:

1. Produkto savybės ir funkcijos

Pagrindiniai bruožai

• Konstrukcinis dizainas: Naudoja integruotą lygiagrečiąją sijos konstrukciją (sijos storis 2–15 mm, ilgis 20–150 mm), su tolygiai pasiskirstžiusia apkrova, sutelkta sijos vidurinėje dalyje, palaikančia daugiakampes jėgas plokštumoje, išskirtinė geba atlaikyti perkrautas išcentrinėmis apkrovomis (geba atlaikyti plokštumos išcentrines apkrovas ±20 % – ±30 % nuo nominalios apkrovos) ir be ryškių įtempimo aklųjų zonų.

• Tikslumo charakteristikos: Tikslumo lygmenys apima C1 - C3, o pagrindiniai modeliai pasiekia C2. Netiesiogumo klaida ≤ ±0,01 %FS, kartojamumo klaida ≤ ±0,005 %FS, nulio poslinkis ≤ ±0,002 %FS/°C ir geresnis tikslumas nei panašūs jutikliai mažo diapazono situacijose nuo 0,1 kg iki 500 kg.

• Medžiagos ir apsauga: Elastomerai dažniausiai naudoja aliuminio lydinius (lengvosioms situacijoms), aliuminio plieną (bendroms pramoninėms situacijoms) arba 304/316L nerūdijantį plieną (korozinėms situacijoms), o paviršiai apdorojami anodizuojant, nikeliuojant arba pasyvinti; apsaugos lygiai paprastai yra IP65/IP67, o maisto pramonei tinkami modeliai gali pasiekti IP68, todėl tinka įvairioms sudėtingoms aplinkoms.

• Montavimo suderinamumas: Apatinėje dalyje yra standartiniai tvirtinimo skylių (su sriegiu arba glodžiosios) skylių, palaikančios varžtų tvirtinimą ar klijavimo montavimą. Kai kurie mikro modeliai gali būti montuojami įmontuotai, tinka stalinėms svarstyklių priemonėms ir automatizuotai įrangai skirtose siaurose montavimo vietose, o vienas vienetas gali atitikti plokščios sverimo reikalavimus.

Pagrindinės funkcijos

• Mažos apkrovos jėgos matavimas: Fokusuojasi ties statine/beveik dinamikine mažo krūvio sverimo (reakcijos laikas ≤ 4 ms), kurios diapazonas apima nuo 0,1 kg iki 500 kg, o tipinės taikymo sritys koncentruojasi intervale nuo 1 kg iki 200 kg. Mikro modeliai gali pasiekti labai mažo diapazono matavimą – 0,01 kg.

• Įvairūs signalų išvesties tipai: Pateikiami analoginiai signalai (4–20 mA, 0–3 V, 0–5 V) ir skaitmeniniai signalai (RS485/Modbus RTU, I2C). Mikro intelektiniai modeliai integruoja signalų reguliavimo modulius ir gali būti tiesiogiai prijungiami prie mikroschemų ir IoT modulių.

• Apsaugos funkcija: Integruotas platų temperatūrų diapazoną kompensuojantis mechanizmas (-10 °C ~ 70 °C), turi perkrovos apsaugą (150 % - 200 % nuo nominalios apkrovos, paprastai 150 % aliuminio lydinio modeliams), kai kurie modeliai taip pat įtraukia smūgiams atsparias amortizacines struktūras.

• Ilgalaikė stabilumas: Pavargimo trukmė ≥ 10⁷ apkrovos ciklų, metinė kryptis ≤ ±0,01 % FS esant nominaliai apkrovai, tinka ilgalaikėms nuolatinėms veikimo sąlygoms, tokioms kaip prekybos centrai ir laboratorijos.

2. Išspręstos pagrindinės problemos

• Nepakankama tikslumas mažo apkrovimo scenarijus: Kreipiamasi į tradicinių jutiklių per didelės paklaidos problemą mažo diapazono situacijose, kai svoris yra žemiau 10 kg; optimizuojant spindulio apkrovos projektavimą, matavimo paklaida kontroliuojama ribose ±0,005 % FS, taip išsprendžiant aukšto tikslumo reikalavimus maisto sverime bei vaistų dozavime ir pan.

• Plokščiosios ekscentrinės apkrovos matavimo netikslumas: Lygiagrečios sijos struktūros vienodas įtempio pasiskirstymas efektyviai kompensuoja sveriamo objekto poslinkio sukelto šoninio krūvio poveikį, išspręsdamas tikslumo problemas, kai medžiagų padėjimo vietos nėra fiksuotos staliniuose sverimo prietaisuose ir rūšiavimo įrangose.

• Sunkumai integruojant įrangą: Kompaktiška konstrukcija ir lanksti montavimo galimybė išsprendžia automatizuotos įrangos ir protingų buitinių prietaisų įmontavimo reikalavimus, pašalinant būtinybę keisti įrangos pagrindinę konstrukciją ir sumažinant integravimo išlaidas .

• Prasta prisitaikymo prie kelių aplinkų geba: Medžiagos ir apsaugos lygio patobulinimai išsprendžia jutiklių pažeidimo ir signalo pasislinkimo problemas drėgnose (pvz., akvakultūros sverimo) aplinkose, korozijoje (pvz., cheminės medžiagos sveriant) bei dulkių (pvz., miltų apdorojimas) sąlygose.

• Kainos spaudimas mažiems įrenginiams: Vienas jutiklis gali patenkinti plokščiojo sverimo reikalavimus, todėl nereikia naudoti kelių jutiklių kombinacijos. Kartu aliuminio lydinio medžiaga sumažina produkto svorį ir kainą, išspręsdama mažų sverimo prietaisų ir vartojimo elektronikos sąnaudų kontrolės problemą.

3. Vartotojo patirtis

• Labai supaprastintas montavimas: Standartiniai tvirtinimo skylės ir orientacijos atramos paviršiai pašalina poreikį naudoti specialius kalibravimo įrankius. Montavimą galima atlikti įprastu atsuktuvu, reikalaujant mažo plokštumo (≤0,1 mm/m), o vienas asmuo gali atlikti derinimą per 10 minučių.

• Žemas eksploatacijos slenkstis: Palaiko vieno mygtuko nulio nustatymą ir vieno taško kalibravimą sverimo prietaisų matuokliams (reikia tik standartinio svorio, atitinkančio 100 % nominalios apkrovos). Skaitmeniniai modeliai gali būti greitai sukoreguoti naudojant kompiuterinę programinę įrangą, o ne specialistai juos gali lengvai naudoti.

• Labai žemos techninės priežiūros sąnaudos: Visiškai uždaras konstrukcija sumažina dulkių ir drėgmės patekimą, metinis vidutinis gedimų dažnis ≤0,2 %. Aliuminio lydinio modelis yra lengvas (mažiausias tik 5 g), paprastai keičiamas ir techninio aptarnavimo metu nereikia išardyt didelių konstrukcijų.

• Tikslūs duomenų grįžtamieji ryšiai: Statinio matavimo duomenų svyravimas ≤±0,003 %FS, be vėlavimo beveik dinaminėse situacijose. Skaitmeniniai modeliai turi nulinio poslinkio kompensavimo funkciją, todėl nereikia dažnai kalibruoti ir užtikrinama stipri duomenų stabilumas.

• Gerai integruojamas su kitomis sistemomis: Mikromodelis yra mažų matmenų (mažiausias dydis 20 mm × 10 mm × 5 mm), gali būti integruojamas į išmaniuosius įrenginius, nekeičiant jų išvaizdos dizaino. Signalų išvestis suderinama su populiariaisiais mažaisiais valdikliais, įjunk ir dirbk.

4. Tipiški taikymo scenarijai

1. Civiliniai ir komerciniai lengvoji apkrovos sverimo prietaisai

• Prekybos centrų kainodaros svarstyklės/elektroninės plokštuminės svarstyklės: pagrindinis jutiklinis vienetas 3–30 kg kainodaros svarstyklėms, suprojektuotas iš aliuminio lydinio, lengvas. Apsauga nuo neproporcingo apkrovimo užtikrina pastovią sverimo tikslumą skirtingose padėtyse, paklaida ≤±1 g.

• Išraiškingi elektroniniai svarstykliai: 1-50 kg greito sverimo įranga, pagaminta iš nerūdijančio plieno, atspari užteršimui ir lengvai valoma. Apsaugos lygis IP67 tinka drėgnai ir dulkių aplinkai, būdingai greito pristatymo punktams, palaikantis greitą ir nuolatinį sverimą.

• Virtuvės svarstykliai/kepimo svarstykliai: 0,01-5 kg aukštos tikslumo virtuvės svarstykliai, su mikro lygiagrečiųjų sijų jutikliais, pasiekiantys miligramų tikslumą. Skaitmeninis signalo išvestis suderinama su aukštos raiškos ekranais, atitinkanti tikslaus ingredientų santykio reikalavimus .

2) Pramonės automatizacijos įranga

• Automatinė rūšiavimo įranga: Svorio rūšiavimo įrenginiai maisto ir statybos prekių pramonėje, montuojami po rūšiavimo konvejeriu, realiu laiku nustato produkto svorį ir susiejami su rūšiavimo mechanizmu, rūšiavimo tikslumas iki ±0,1 g.

• Medžiagų aptikimas surinkimo linijose: medžiagų trūkumo aptikimas elektroninių komponentų surinkimo linijose, nustatant, ar trūksta medžiagų, naudojant sverimą (pvz., mobiliųjų telefonų baterijų surinkimas), reakcijos laikas ≤4 ms, pritaikytas greitos eigos vamzdeliams.

• Mažų dalelių/miltelių pakuotės kiekybinis kontrolė: Kiekybinis sverimas mažų dalelių/miltelių pakuotės mašinoms, C2 tikslumo modeliai užtikrina, kad kiekvienos maišelio svorio paklaida būtų ≤ ±0,2 %, atitinkant metrologines normas.

3) Maisto ir farmacijos pramonė

• Vaistinių sudėtinių komponentų sverimas: Mažų dozių žaliavų (0,1–10 kg) sverimas farmacijos pramonėje, pagaminta iš nerūdijančio plieno 316L + GMP sertifikuota, paviršius poliruotas be negyvų kampų, lengvai dezinfekuoti ir sterilizuoti, tikslumas ≤ ±0,01 % FS.

• Vandenžolių produktų / mėsos sverimas: sverimo įranga pjaustymui ir sverimui skerdyklose bei vandenžolių produktų turguose, atspari vandeniui ir korozijai (IP68), galima tiesiogiai plauti, tinkama drėgnoms ir vandens pertekliumi pasižyminčioms darbo aplinkoms.

4) Moksliniai tyrimai ir eksperimentinė įranga

• Sverimas biologiniuose eksperimentuose: reagentų ir mėginių sverimas laboratorijose, ultra mažo diapazono modeliai (0,01–1 kg) atitinka mikroorganizmų kultivavimo ir cheminių reagentų maišymo tikslumo reikalavimus.

• Jėgos matavimas medicinoje naudojamoje įrangoje: Rehabilitacijos įrangos (pvz., rankos dinamometrų) ir medicininių svarstyklių (kūdikių svarstyklių) jėgos/svorio matavimas, lengvas aliuminio lydinio dizainas padidina įrangos nešiojamumą, tikslumas iki ±0,005 % FS.

5) Išmanieji vartotojo elektronikos gaminiai ir IoT įrenginiai

• Išmanios namų technikos: skalbimo mašinose – skalbinių svorio nustatymas, kavos aparatuose – kavos pupelių dėžučių sverimas; įmontuoti mikrosensoriai leidžia išmanią įrangos valdymo funkciją ir pagerina vartotojo patirtį.

• IoT galinės paskirties taškai: Protingų lentynų ir protingų šiukšliadėžių svorio stebėjimas, energijos taupios skaitmeninės modeliai palaiko NB-IoT belaidį perdavimą, pritaikytus IoT nuotolinio valdymo scenarijams.

5. Naudojimo instrukcijos (praktinis vadovas)

1) Montavimo procesas

• Paruošimas: išvalykite montavimo paviršių (pašalinkite aliejaus dėmes ir griovelius), patikrinkite jutiklio išorę (spindulio kūnas neturi būti deformuotas, o laidas nepažeistas), pasirinkite tinkamus tvirtinimo varžtus pagal diapazoną (vengti naudoti aukštos stiprybės varžtų aliuminio lydinio modeliams).

• Pozicionavimas ir tvirtinimas: Jutiklį horizontaliai įrengti ant guolinės paviršiaus, užtikrinti, kad apkrova veiktų griežtai vertikaliai virš sijos kūno (vengti šoninio smūgio); veržlių tvirtinimui naudoti sukimo momento raktą (5–10 N·m aliuminio lydinio modeliams, 10–20 N·m aliuminio plieno lydinio modeliams), išvengti pernelyg stipraus veržimo, galinčio pažeisti sijos kūną.

• Elektros instaliacijos specifikacijos: Analoginiams signalams laikytis „raudona – maitinimo +, juoda – maitinimo –, žalia – signalo +, balta – signalo –“, skaitmeniniams signalams prijungti pagal kontaktų apibrėžimą; montuojant mikro modelius vengti traukti kabelio, rekomenduojama palikti 5 cm atsarginio ilgio.

• Apsaugos priemonės: Drėgnoje aplinkoje kabelio jungtį užsandarinti hidroizoliacine juosta, maisto pramonėje po naudojimo nedelsiant išvalyti jutiklio paviršių, kad būtų išvengta likusių medžiagų sukeltos korozijos.

2) Kalibravimas ir derinimas

• Nulinės reikšmės kalibravimas: Įjunkite maitinimą ir įkaitinkite 10 minučių, vykdykite „nulinio kalibravimo“ komandą, įsitikinkite, kad nulinis išėjimas yra ribose ±0,001 %FS; jei nuokrypis per didelis, patikrinkite, ar montavimo paviršius yra lygus.

• Krovos kalibravimas: Ant standartinės masės, atitinkančios 100 % nominalios krovos (mažų diapazonų atvejams naudokite standartines svorines), užfiksuokite išvesties signalo vertę, pataisykite paklaidą per matavimo prietaisą arba programinę įrangą, užtikrinkite, kad paklaida būtų ≤ leistina atitinkamos tikslumo klasės vertė (C2 klasė ≤ ±0,01 %FS).

• Ašinės apkrovos bandymas: Padėkite tą pačią masę skirtingose apkrovos nešančio paviršiaus vietose, stebėkite rodmenų vientisumą, nuokrypis turi būti ≤ ±0,02 %FS, priešingu atveju reikia sureguliuoti montavimo lyginimą.

3) Standartinė priežiūra

• Reguliarios apžiūros: Valykite jutiklio paviršių kas savaitę, tikrinkite laidų tvirtumą kas mėnesį; kalibruokite prekybos centruose naudojamus svarstykles kas ketvirtį, o laboratorinę įrangą – kas mėnesį.

• Gedimų šalinimas: Kai duomenys kinta, pirmiausia patikrinkite maitinimo įtampą (stabilu turi būti 5–24 V nuolatinės srovės, dažniausiai 5 V mikro modeliams); kai rodmenys yra nestabilūs, patikrinkite perkrovą (aliuminio lydinio modeliai gali ilgai deformuotis esant perkrovai) ir, jei reikia, pakeiskite daviklį.

6. Pasirinkimo metodas (tiksli atitiktis reikalavimams)

1) Pagrindinių parametrų nustatymas

• Diapazono parinkimas: Pasirinkite modelį, kurio diapazonas 1,2–1,4 karto didesnis už faktinę maksimalią masę (pvz., maksimaliam sverimo pajėgumui 10 kg galima pasirinkti 12–14 kg jutiklį), vengkite per didelio diapazono parinkimo mažų apkrovų atvejais, kad būtų išvengta nepakankamo tikslumo.

• Tiksliumo klasė: Laboratoriniams/medicinos pritaikymams pasirinkite klasę C1 (klaida ≤ ±0,005 %FS), pramoninei matavimo technikai – klasę C2 (klaida ≤ ±0,01 %FS), o civilinėms svertuvėms – klasę C3 (klaida ≤ ±0,02 %FS).

• Signalo tipas: Civilinėms svertuvėms pasirinkite analoginius signalus (0–5 V), išmaniesiems įrenginiams – skaitmeninius signalus (I2C/RS485), o IoT scenarijams – modelius su belaidžiais moduliais.

2) Parinkimas pagal aplinkos prisitaikymą

• Temperatūra: Pasirinkite įprastinius modelius įprastinėms situacijoms (-10 °C ~ 60 °C), žemą temperatūrą atlaikančius modelius šaldymui esant žemai temperatūrai (-20 °C ~ 0 °C) ir aukštą temperatūrą kompensuojančius modelius aukštos temperatūros sąlygoms (60 °C ~ 80 °C).

• Medžiaga: sausiems aplinkos sąlygoms pasirinkite aliuminio lydinį, drėgniems/maisto pramonei – nerūdijantį plieną 304, o chemiškai agresyvioms korozijos aplinkoms – nerūdijantį plieną 316L.

• Apsaugos klasė: ≥IP65 – sausoms patalpose, ≥IP67 – drėgnoms/arba plovenoms aplinkoms ir ≥IP68 – po vandeniu arba labai agresyvioms korozijai aplinkoms. • Montavimo būdas: Stalo svertuvėms pasirinkite varžtinį tvirtinimą, išmaniesiems įrenginiams – įmontuojamąjį įrengimą; riboto erdvės atveju teikite pirmenybę mikromodeliams, kurių ilgis ≤30 mm.

3) Montavimas ir sistemos suderinamumas

• Suderinamumas: Įsitikinkite, kad jutiklio maitinimo įtampa ir signalo tipas atitiktų valdiklį, o mikromodelių atveju patikrinkite išvedžiojimo kontaktų apibrėžimus, kad išvengtumėte laidų sujungimo klaidų, galinčių sudeginti modulį.

• Suderinamumas: Įsitikinkite, kad jutiklio maitinimo įtampa ir signalo tipas atitiktų valdiklį, o mikromodelių atveju patikrinkite išvedžiojimo kontaktų apibrėžimus, kad išvengtumėte laidų sujungimo klaidų, galinčių sudeginti modulį. • Suderinamumas: Įsitikinkite, kad jutiklio maitinimo įtampa ir signalo tipas atitiktų valdiklį, o mikromodelių atveju patikrinkite išvedžiojimo kontaktų apibrėžimus, kad išvengtumėte laidų sujungimo klaidų, galinčių sudeginti modulį.

4) Papildomų reikalavimų patvirtinimas

• Sertifikavimo reikalavimai: maisto ir farmacijos pramonei reikalingas FDA/GMP sertifikatas, matavimo taikymui – CMC sertifikatas, eksporto produktams – OIML sertifikatas.

• Specialios funkcijos: Greitam rūšiavimui pasirinkite modelius su reakcijos laiku ≤3 ms, mažos galios sąlygoms – IoT modelius su laukimo srove ≤10 μA, o higieniškoms sąlygoms – integruotus modelius be sriegių ir negyvų kampų.

SANTRAUKA

Lygiagrečiųjų sijų apkrovos jutikliai pasižymi pagrindinėmis privalumomis – „mažos apkrovos, didelis tikslumas, plokščios konstrukcijos atsparumas perkrovai ir patogus integravimas“, kurios daugiausia išsprendžia tokias problemas kaip tikslus mažo diapazono sverimas, medžiagos perkėlimas iš centro ir įmontuota įranga. Vartotojo patirtis nukreipta į paprastą naudojimą, be rūpesčių aptarnavimą ir kontroliuojamas išlaidas. Renkantis modelį, pirmiausia reikia aiškiai nustatyti keturis pagrindinius reikalavimus: diapazoną, tikslumą, montavimo vietą ir aplinką, o vėliau priimti sprendimą remiantis sistemos suderinamumu ir papildomomis funkcijomis; naudojimo metu reikia vengti perkrovos ir šoninių smūgių, taip pat griežtai laikytis reguliarios kalibravimo taisyklių, kad būtų užtikrintas ilgalaikis stabilus veikimas. Tinka mažos apkrovos svertams, automatizacijos įrangai, maisto ir farmacijos pramonei ir pan., tai optimalus jutiklinis sprendimas mažo diapazono ir plokščio sverimo scenarijams.

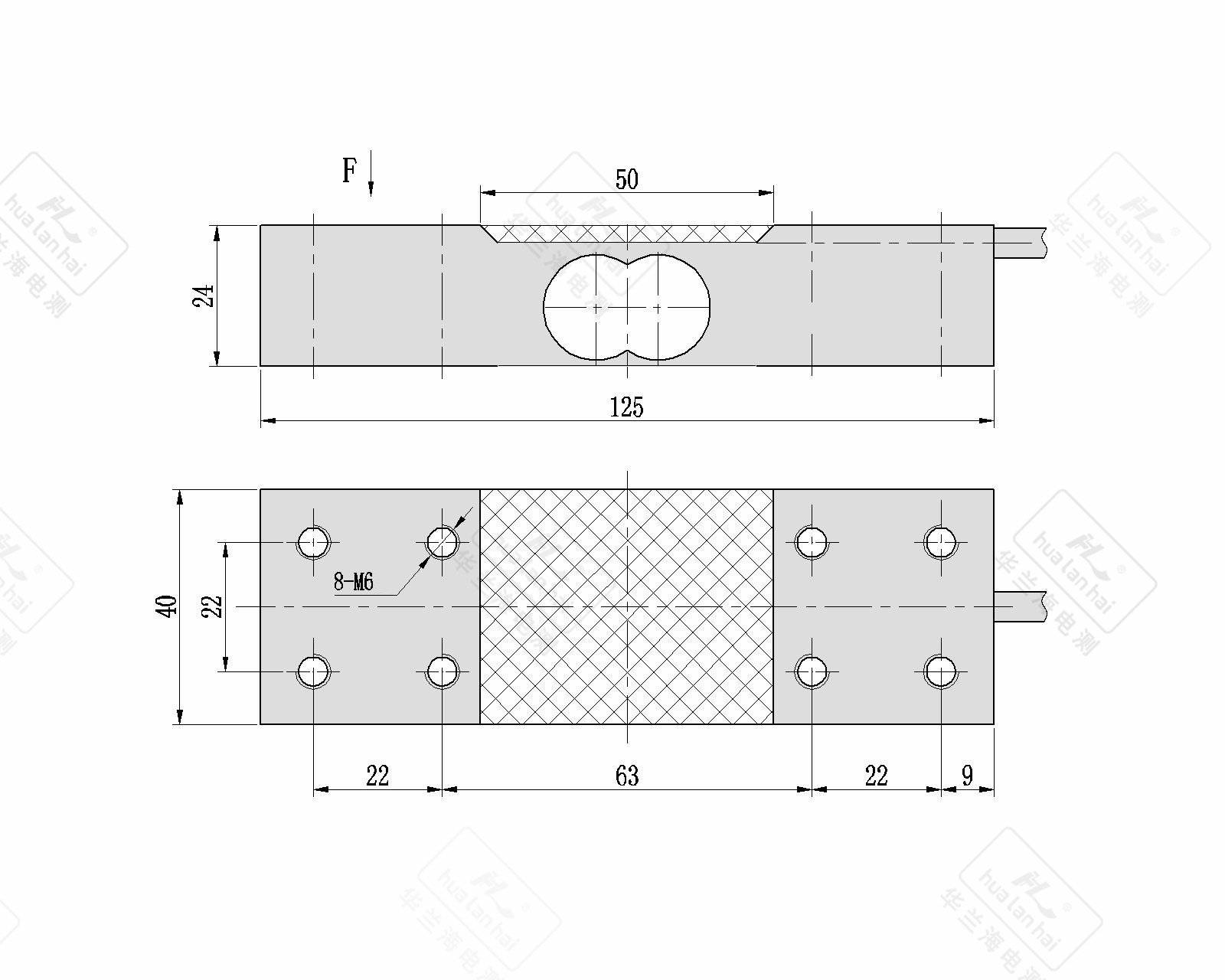

Išsamių detalių rodymas

Parametrai
