Lygiagretusis sverimo jutiklis CZL649D

Produkto aprašymas

Lygiagrečios sijos krūvio selliais yra jėgos jautrūs aptikimo elementai, pagrįsti deformacijos varžos principu, kurių pagrindinė struktūra sudaryta iš dvigubo lygiagrečiojo sijos arba vieno lygiagrečiojo sijos elastingojo kūno. Veikiamos jėgos, sijos lenkimo deformacija varo deformacijos matuoklį keisti varžą, kuri vėliau verčiama į standartinius elektrinius signalus. Jie sujungia tokias privalumų kaip didelis tikslumas mažoms apkrovoms, plokščioji atsparumo perkrovimui geba ir patogus montavimas, todėl yra plačiai naudojami mažo diapazono sverime, plokščiosios jėgos ir integruotuose matavimuose. Toliau pateikiami išsamesni duomenys iš pagrindinių matmenų, kad būtų patenkintos produktas pasirinkimo, techninės vertinimo ir sprendimų rašymo poreikius:

1. Produkto savybės ir funkcijos

Pagrindiniai bruožai

• Konstrukcinis projektavimas : Naudoja integruotą lygiagrečiųjų sijų konstrukciją (sijos storis 2–15 mm, ilgis 20–150 mm), tolygiai pasiskirstęs apkrovimas sutelktas sijos vidurinėje dalyje, palaikomas kelių kampų jėgas plokštumoje, išskirtinė geba atlaikyti neišcentrines apkrovas (geba atlaikyti plokštumos neišcentrines apkrovas ±20 %–±30 % nuo nominalios apkrovos) ir nėra pastebimų įtempimo aklųjų zonų.

• Tikslumo charakteristikos: Tikslumo lygmenys apima C1–C3, pagrindiniai modeliai pasiekia C2. Netiesiogumo klaida ≤±0,01 %FS, kartojamumo klaida ≤±0,005 %FS, nulio dreifas ≤±0,002 %FS/℃, o tikslumo charakteristikos geresnės už panašių jutiklių mažose skalėse nuo 0,1 kg iki 500 kg.

• Medžiagos ir apsauga: Elastomerai dažniausiai gaminami iš aliuminio lydinio (lengvosioms aplikacijoms), lydinio plieno (bendrosioms pramoninėms aplinkoms) arba 304/316L nerūdijančio plieno (korozinėms aplinkoms), paviršiaus apdorojimas – anodizavimas, nikeliavimas arba pasyvavimas; apsaugos lygiai paprastai IP65/IP67, o maisto pramonei tinkami modeliai gali pasiekti IP68, todėl tinka įvairioms sudėtingoms aplinkoms.

• Montavimo suderinamumas: Apačioje yra standartiniai tvirtinimo skyliukai (su sriegiu arba glodžiosios skyliukos), kurie palaiko varžtų tvirtinimą arba klijavimo montavimą. Kai kurie mikro modeliai gali būti montuojami įmontuotuoju būdu, tinkančiu siauram stalinių svertų ir automatizuotos įrangos montavimo erdvėms, o vienas vienetas gali atitikti plokščiojo sverimo reikalavimus.

Pagrindinės funkcijos

• Mažos apkrovos jėgos matavimas: Sutelkiamas dėmesys statiniam / kvazidinaminiam lengvojo krūvio sverimui (reakcijos laikas ≤4 ms), su diapazonu nuo 0,1 kg iki 500 kg, o dažniausios taikymo sritys koncentruojamos 1–200 kg diapazone. Mikro modeliai gali pasiekti ultra mažo diapazono matavimą – 0,01 kg.

• Įvairūs signalų išvesties tipai: Pateikiami analoginiai signalai (4–20 mA, 0–3 V, 0–5 V) ir skaitmeniniai signalai (RS485/Modbus RTU, I2C). Protingi mikro modeliai integruoja signalo reguliavimo modulius ir gali būti tiesiogiai prijungiami prie mikroschemų ir IoT modulių.

• Apsaugos funkcija: Integruotas platų temperatūrų diapazoną kompensuojantis mechanizmas (-10 ℃ ~ 70 ℃), turi perkrovos apsaugą (150 %–200 % nuo nominalios apkrovos, paprastai 150 % aliuminio lydinio modeliams), kai kurie modeliai turi smūgiams atsparias amortizacijos konstrukcijas.

• Ilgalaikė stabilumas: Išgyvena ≥10⁷ apkrovos ciklų, metinė sklaida ≤±0,01 % FS esant nominaliai apkrovai, tinkamas ilgalaikėms veikimo situacijoms, tokioms kaip prekybos centrai ir laboratorijos.

2. Išspręstos pagrindinės problemos

• Nepakankama tikslumas mažo apkrovimo scenarijus: Siekdami išspręsti tradicinių jutiklių per didelės klaidos problemą mažose skalėse žemiau 10 kg, optimizavome sijos įtempių konstrukciją, kad matavimo klaida būtų kontroliuojama ribose ±0,005 % FS, taip išsprendžiant maisto sverimo, vaistų skaičiavimo ir kitų aukštos tikslumo reikalaujančių sričių problemas.

• Plokščiosios ekscentrinės apkrovos matavimo netikslumas: Lygiagrečios sijos struktūros vienodas įtempio pasiskirstymas efektyviai kompensuoja sveriamo objekto poslinkio sukelto šoninio krūvio poveikį, išspręsdamas tikslumo problemas, kai medžiagų padėjimo vietos nėra fiksuotos staliniuose sverimo prietaisuose ir rūšiavimo įrangose.

• Sunkumai integruojant įrangą: Kompaktiška konstrukcija ir lankstūs montavimo būdai tenkina automatizuotos įrangos ir protingų buitinių prietaisų integruoto montavimo reikalavimus, pašalinant būtinybę keisti įrangos pagrindinę konstrukciją ir sumažinant integravimo išlaidas.

• Prasta prisitaikymo prie kelių aplinkų geba: Medžiagų ir apsaugos lygio patobulinimais išspręstos problemos, tokios kaip jutiklių pažeidimas ir signalo dreifas drėgnose (pvz., akvakultūros sverimas), korozijoje (pvz., cheminės medžiagos sverimas) ir dulkių (pvz., miltų perdirbimas) aplinkose.

• Išlaidų spaudimas mažiems prietaisams: Vienas jutiklis gali patenkinti plokščiojo sverimo reikalavimus, todėl nereikia naudoti kelių jutiklių kombinacijos. Kartu aliuminio lydinio medžiaga sumažina produkto svorį ir kainą, išspręsdama mažų sverimo prietaisų ir vartojimo elektronikos sąnaudų kontrolės problemą.

3. Vartotojo patirtis

• Ypač supaprastinta montavimo procedūra: Standartiniai tvirtinimo skylės ir atskaitos paviršiai pašalina poreikį naudoti profesionalius kalibravimo įrankius. Montavimą galima atlikti įprastu varžtuvu, reikalaujant žemo plokštumo (≤0,1 mm/m), o vienas asmuo gali atlikti derinimą per 10 minučių.

• Žemas eksploatacijos slenkstis: Palaiko vieno mygtuko nulio nustatymą ir vieno taško kalibravimą sverimo prietaisų matuokliams (reikia tik standartinio svorio, atitinkančio 100 % nominalios apkrovos). Skaitmeniniai modeliai gali būti greitai sukoreguoti naudojant kompiuterinę programinę įrangą, o ne specialistai juos gali lengvai naudoti.

• Labai žemos techninės priežiūros sąnaudos: Visiškai uždaras konstrukcija sumažina dulkių ir drėgmės patekimą, metinis vidutinis gedimų dažnis ≤0,2 %. Aliuminio lydinio modelis yra lengvas (mažiausias tik 5 g), paprastai keičiamas ir techninio aptarnavimo metu nereikia išardyt didelių konstrukcijų.

• Tikslūs duomenų grįžtamieji ryšiai: Statiniai matavimo duomenų svyravimai ≤±0,003 % FS, be histerezo kvazidinaminėse situacijose. Skaitmeniniai modeliai aprūpinti nulinio poslinkio kompensavimo funkcija, kuri pašalina dažnos kalibravimo būtinybę ir užtikrina aukštą duomenų stabilumą. nso funkcija, pašalinanti dažnų kalibravimų poreikį ir užtikrinanti didelę duomenų stabilumą.

• Gerai integruojamas su kitomis sistemomis: Mikromodelis yra mažų matmenų (mažiausias dydis 20 mm × 10 mm × 5 mm), gali būti integruojamas į išmaniuosius įrenginius, nekeičiant jų išvaizdos dizaino. Signalų išvestis suderinama su populiariaisiais mažaisiais valdikliais, įjunk ir dirbk.

4. Tipinės naudojimo situacijos

1) Civiliniai ir komerciniai lengvojo krūvio svertai

• Prekybos centrų kainodaros svarstyklės/elektroninės plokštuminės svarstyklės: pagrindinis jutiklinis vienetas 3–30 kg kainodaros svarstyklėms, suprojektuotas iš aliuminio lydinio, lengvas. Apsauga nuo neproporcingo apkrovimo užtikrina pastovią sverimo tikslumą skirtingose padėtyse, paklaida ≤±1 g.

• Išraiškiosios pristatymo elektroninės svarstyklės: 1–50 kg išraiškiosios pristatymo sverimo įranga, pagaminta iš nerūdijančio plieno, atspari užteršimui ir lengvai valoma. Apsaugos lygis IP67 tinka drėgnoms ir dulkingoms išraiškiosios pristatymo vietų aplinkoms, palaiko greitą ir nuolatinį sverimą.

• Virtuvės svarstykliai/kepimo svarstykliai: 0,01–5 kg aukštos tikslumo virtuvės svarstykliai, su mikro lygiagrečiųjų sijų jutikliais, pasiekiantys miligramų tikslumą. Skaitmeninė signalo išvestis suderinama su aukštos raiškos ekranais, atitinkanti tikslaus ingredientų proporcingumo reikalavimus.

2) Pramonės automatizacijos įranga

• Automatinio rūšiavimo įranga: Svorio rūšiavimo įrenginiai maisto ir įrankių pramonėje, montuojami po rūšiavimo konvejeriu, realiu laiku nustato produkto svorį ir susiejami su rūšiavimo mechanizmu, rūšiavimo tikslumas iki ±0,1 g.

• Montavimo linijos medžiagų aptikimas: Medžiagų trūkumo aptikimas elektroninių komponentų surinkimo linijose, nustatant ar trūksta medžiagų sveriant (pvz., mobiliųjų telefonų baterijų surinkimas), reakcijos laikas ≤4 ms, tinka greitaeigėms linijoms.

• Mažų dalelių/miltelių pakuotės kiekybinis kontrolė: Kiekybinis sverimas mažų dalelių/miltelių pakuotės mašinoms, C2 tikslumo modeliai užtikrina, kad kiekvienos maišelio svorio paklaida būtų ≤ ±0,2 %, atitinkant metrologines normas.

3) Maisto ir farmacinė pramonė

• Vaistinių sudėtinių sverimas: Mažų dozių žaliavų (0,1–10 kg) sverimas farmacinėje pramonėje, pagaminta iš nerūdijančio plieno 316L + GMP sertifikuota, paviršius poliruotas be negyvų kampų, lengvai dezinfekuojamas ir sterilizuojamas, tikslumas ≤ ±0,01 %FS.

• Vandenžemių produktų / mėsos sverimas: Sverimo įranga pjaustymui ir sverimui skerdyklose bei vandenžemių produktų turguose, su vandeniui atsparia ir korozijai atsparia konstrukcija (IP68), gali būti tiesiogiai plauta, tinka drėgnoms ir daug vandens turinčioms darbo aplinkoms.

4) Moksliniai tyrimai ir eksperimentinė įranga

• Sverimas biologiniuose eksperimentuose: Reagentų ir mėginių sverimas laboratorijose, ultra mažo diapazono modeliai (0,01–1 kg) atitinka mikroorganizmų kultivavimo ir cheminių reagentų dozavimo aukšto tikslumo reikalavimus.

• Jėgos matavimas medicinos įrangose: Jėgos/svorio matavimas rehabilitacijos priemonėms (pvz., rankos sugriebimo dinamometrams) ir medicinos svarstyklėms (kūdikių svarstyklėms), lengvo aliuminio lydinio konstrukcija, pagerinanti įrangos nešiojamumą, tikslumas iki ±0,005 %FS. 5. Intelektualūs vartotojo elektronikos ir IoT įrenginiai

• Protingi buitiniai prietaisai: Baltinių svorio nustatymas skalbimo mašinose ir kavos pupelių kiekio matavimas kavos aparatuose, mikro-įmontuoti jutikliai leidžia protingai valdyti įrangą ir gerina vartotojo patirtį.

• IoT terminalai: Išmaniųjų lentynų ir išminiųjų šiukšliadėžių svorio stebėjimas, mažos energijos sąnaudų skaitmeniniai modeliai palaiko NB-IoT belaidį perdavimą, tinka IoT nuotolinio valdymo scenarijams.

5. Naudojimo instrukcijos (praktinis vadovas)

1) Montavimo procesas

• Paruošimas: Išvalykite montavimo paviršių (pašalinkite aliejaus dėmes ir užuolaidas), patikrinkite daviklio išvaizdą (spindulio kūnas neturi būti deformuotas, laidai nepažeisti) ir pagal diapazoną parinkite tinkamus tvirtinimo varžtus (vengti naudoti aukštos stiprybės varžtų aliuminio lydinio modeliams).

• Pozicionavimas ir tvirtinimas: jutiklį horizontaliai sumontuokite ant guolinės paviršiaus, užtikrindami, kad apkrova veiktų vertikaliai virš sijos kūno (vengti šoninio smūgio); veržles priveržkite dinamometrine veržliarakčiu (5–10 N·m aliuminio lydinio modeliams, 10–20 N·m plieno lydinio modeliams), kad nebūtų pernelyg stipriai priveržta ir pažeista sijos kūnas.

• Elektros instaliacijos specifikacijos: Analoginiams signalams laikytis „raudona – maitinimo +, juoda – maitinimo -, žalia – signalo +, balta – signalo -“; skaitmeniniams signalams prijungti pagal išvedimo apibrėžimą; mikromodelių instaliuojant vengti traukti kabelio ir rekomenduojama palikti 5 cm atsarginės ilgio atkarpos.

• Apsaugos apdorojimas: Drėgnoje aplinkoje užsandarinkite kabelio jungtį vandeniui atsparia juosta; maisto pramonėje po naudojimo nedelsiant išvalykite jutiklio paviršių, kad būtų išvengta korozijos dėl likusių medžiagų.

2) Kalibravimas ir derinimas

• Nulinis kalibravimas: Įjunkite maitinimą ir įkaitinkite 10 minučių, vykdykite „nulinio kalibravimo“ komandą, įsitikinkite, kad nulinis išvesties signalas yra ribose ±0,001 %FS; jei nuokrypis per didelis, patikrinkite, ar montavimo paviršius yra plokščias.

• Apkrovos kalibravimas: Ant svarstyklių patieskite standartinį svorį, atitinkantį 100 % nominalios apkrovos (mažo diapazono atvejais naudokite standartinius svorius), užrašykite išvesties signalo vertę, pataisykite klaidą per matavimo prietaisą arba programinę įrangą ir užtikrinkite, kad klaida būtų ≤ leistina atitinkamo tikslumo lygio vertė (C2 lygis ≤ ±0,01 %FS).

• Ekscentrinės apkrovos bandymas: Padėkite tą patį svorį skirtingose vietose ant jutiklio apkrovos paviršiaus, stebėkite rodmenų nuoseklumą, o nuokrypis turi būti ≤ ±0,02 % FS, priešingu atveju reikia sureguliuoti montavimo lygį.

3) Kasdieninė priežiūra

• Reguliarios apžiūros: kas savaitę valykite jutiklio paviršių, kas mėnesį tikrinkite laidų tvirtumą; kas ketvirtį kalibruokite prekybos centro svarstykles, o laboratorinę įrangą kalibruokite kas mėnesį.

• Gedimų šalinimas: kai duomenys kinta, pirmiausia patikrinkite maitinimo įtampą (stabilia 5–24 V DC, paprastai 5 V mikro modeliams); kai rodmenys yra netinkami, patikrinkite perkrovą (aliuminio lydinio modeliai linkę ilgai deformuotis dėl perkrovos), ir, jei reikia, pakeiskite jutiklį.

6. Atrankos metodas (tiksli reikalavimų atitiktis)

1) Pagrindinių parametrų nustatymas

• Diapazono parinkimas: renkitės pagal 1,2–1 kartą didesnį už faktinį maksimalų svorį (pvz., maksimalus svoris 10 kg, galima rinktis 12–14 kg jutiklį), vengti nepakankamo tikslumo dėl per didelio diapazono mažo apkrovimo scenarijuose.

• Tikslumo lygis: laboratorijoje/medicinoje pasirenkamas C1 lygis (klaida ≤ ± 0,005 % FS), pramoninėje metrologijoje – C2 lygis (klaida ≤ ± 0,01 % FS), buitinėse svarstyklėse – C3 lygis (klaida ≤ ± 0,02 % FS).

• Signalų tipas: buitinėse svarstyklėse pasirenkamas analoginis signalas (0–5 V), intelektualiuose įrenginiuose – skaitmeninis signalas (I2C/RS485), IoT scenarijuose – modeliai su belaidžiais moduliais.

2) Aplinkos prisitaikymo parinktis

• Temperatūra: Įprastoms sąlygoms (-10 ℃~ 60 ℃) pasirinkite įprastą modelį; žematemperatūrinei šaldymo aplinkai (-20 ℃~ 0 ℃) – šaltui atsparų modelį; aukštai temperatūrai (60 ℃~ 80 ℃) – aukštos temperatūros kompensavimo tipą.

• Aplinka: Sausai aplinkai – aliuminio lydinys; drėgnai/maisto pramonei – nerūdijantis plienas 304; cheminės korozijos aplinkai – nerūdijantis plienas 316L.

• Apsaugos lygis: Vidinėms sausoms aplinkoms – ≥ IP65; drėgnoms/plovimo aplinkoms – ≥ IP67; panardintoms ar labai agresyvioms aplinkoms – ≥ IP68.

3) Montavimas ir sistemos suderinamumas

• Montavimo būdas: Stalo svarstyklėms – tvirtinimas varžtais; išmaniesiems įrenginiams – įmontuojamas montavimas; ribotam erdvės kiekiui – teikti pirmenybę mikromodeliams, kurių ilgis ≤ 30 mm.

• Suderinamumas: Įsitikinkite, kad jutiklio maitinimo įtampos ir signalo tipas atitiktų valdiklį. Mikromodeliams patikrinkite išvedimo kontaktų apibrėžimą, kad būtų išvengta laidų sujungimo klaidų ir modulio perdegimo.

4) Papildomų reikalavimų patvirtinimas

• Sertifikavimo reikalavimai: maisto ir farmacijos pramonei reikalingas FDA/GMP sertifikavimas, matavimo scenarijams – CMC sertifikavimas, eksporto produktams – OIML sertifikavimas.

• Specialios funkcijos: didelio greičio rūšiavimui pasirinkite modelį su reakcijos laiku ≤ 3 ms; žemo energijos suvartojimo scenarijams – IoT modelį su miego srove ≤ 10 μA; higienos scenarijams – integruotą modelį be sriegių ar negyvų kampų.

SANTRAUKA

Lygiagrečiojo spindulio sverimo jutiklis pasižymi pagrindiniais pranašumais „mažas apkrovimas, didelis tikslumas, plokščias atsparumas perkrovai ir patogus integravimas“. Pagrindinis sprendimas skirtas išspręsti problemas, susijusias su mažų diapazonų tiksliu sverimu, medžiagos perkrova ir įmontuota įrangos įrengimo problema. Vartotojo patirtis nukreipta į paprastą naudojimą, nerūpestingą priežiūrą ir kontroliuojamas išlaidas. Renkantis reikia pirma apsvarstyti keturis pagrindinius reikalavimus: diapazoną, tikslumą, montavimo vietą ir aplinką, taip pat atsižvelgti į sistemos suderinamumą ir papildomų funkcijų pasirinkimą. Naudojant būtina vengti perkrovos ir šoninio poveikio bei griežtai laikytis reguliarios kalibravimo taisyklių, kad būtų užtikrintas ilgalaikis stabilus veikimas. Jis tinka mažos apkrovos sverimo prietaisams, automatizacijos įrangai, maisto ir medicinos bei kitiems sektoriams, yra optimalus jutiklinis sprendimas mažo diapazono ir plokščio sverimo scenarijams.

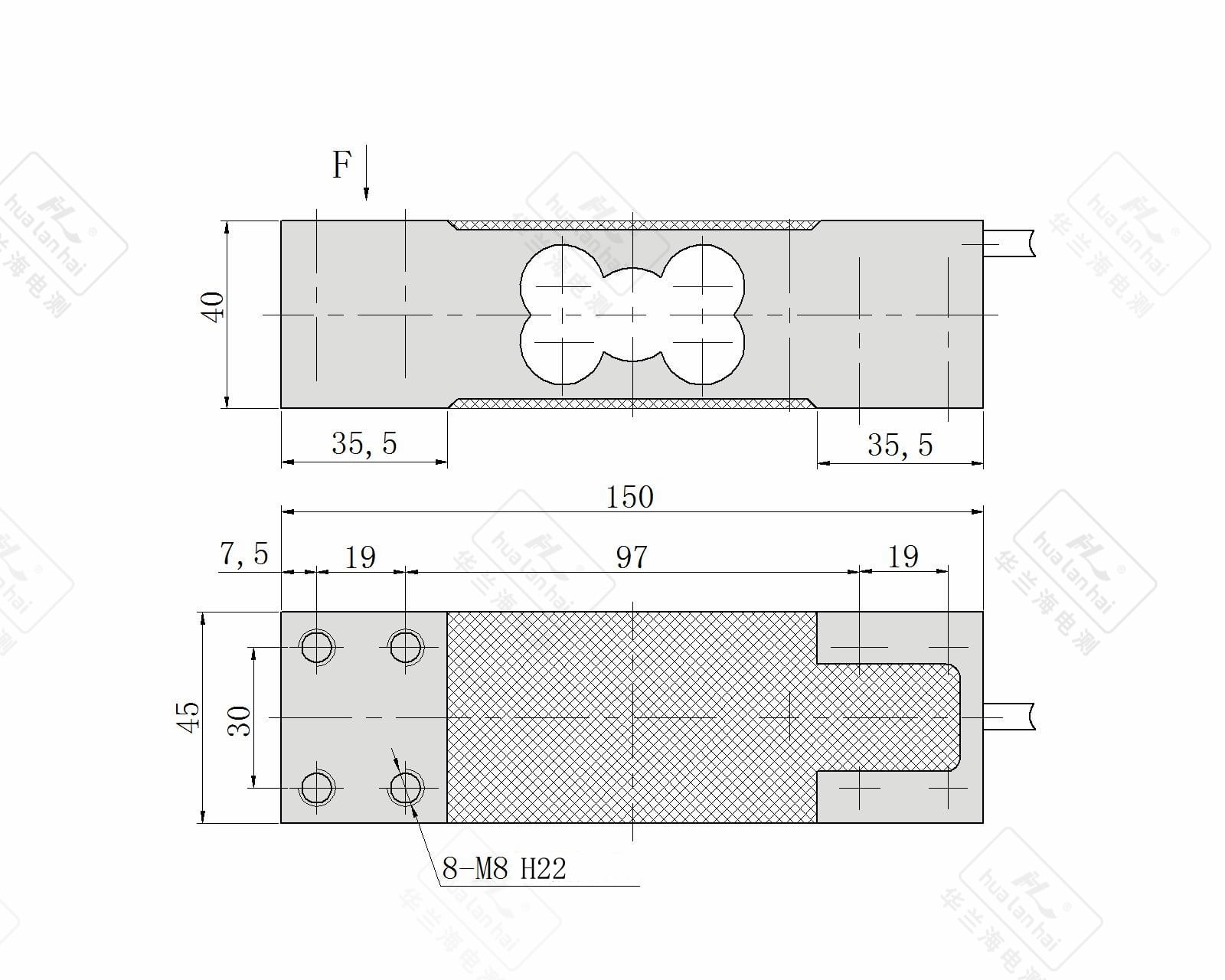

Išsamių detalių rodymas

Parametrai
