เครื่องชั่งพกพา BX1E3W

ข้อมูลผลิตภัณฑ์

เครื่องชั่งแบบพกพา BX1E3W คือ โซลูชันขั้นสูงสำหรับการวัดน้ำหนักของรถบรรทุกแบบไดนามิกและการวัดน้ำหนักเพลา โดยระบบชั่งเพลาแบบพกพานี้ผสานเทคโนโลยีไร้สายเข้ากับวิศวกรรมความแม่นยำ เพื่อให้ได้ข้อมูลน้ำหนักที่เชื่อถือได้ สำหรับงานบังคับใช้กฎหมายบนถนน การจัดการจราจร และการตรวจจับการบรรทุกเกินน้ำหนัก ทั้งนี้ เครื่องชั่งรถบรรทุกแบบพกพาได้รับการออกแบบมาเพื่อการติดตั้งแบบเคลื่อนที่ ทำให้สามารถประเมินน้ำหนักของยานพาหนะได้อย่างรวดเร็วและแม่นยำ ตามข้อกำหนดด้านการขนส่งสมัยใหม่

1. การกำหนดค่าผลิตภัณฑ์

ระบบเครื่องชั่งแบบพกพา BX1E3W ประกอบด้วยส่วนประกอบหลักดังต่อไปนี้:

① แท่นชั่งไร้สายจำนวนสองชุด สำหรับการวัดน้ำหนักเพลาแบบสองเพลา ② เครื่องมือควบคุมแบบไร้สายที่ใช้กุญแจเปิด-ปิด พร้อมจอแสดงผลและอินเทอร์เฟซควบคุมในตัว ③ อุปกรณ์เสริมมาตรฐาน ได้แก่ ที่ชาร์จไฟฟ้ากระแสสลับ (AC charger), ที่ชาร์จสำหรับยานยนต์ (vehicle charger), กระดาษพิมพ์, ตลับหมึก (ribbon cartridges) และสายเคเบิลสำหรับการเชื่อมต่อ

2. การใช้ ปริมาตรการจําแนก

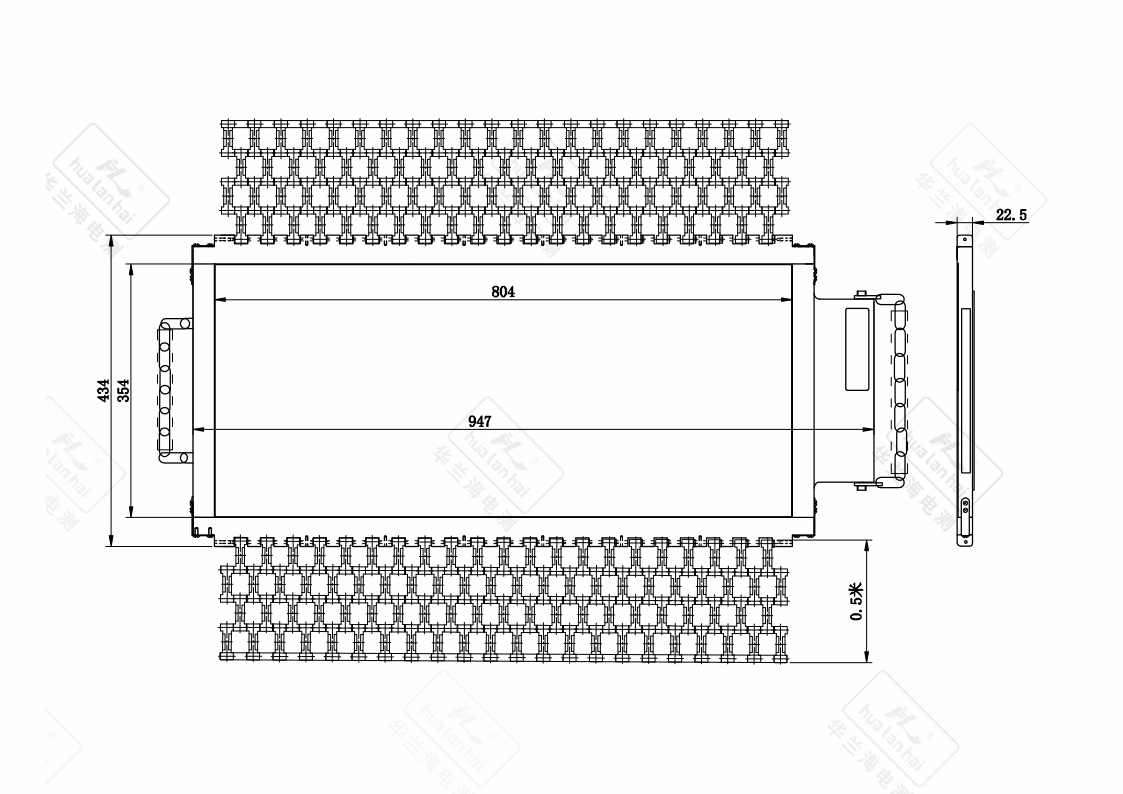

• ขนาด: ① แพลตฟอร์มชั่งน้ำหนัก: 800×350×22 มม. (ออกแบบให้กะทัดรัดเพื่อการติดตั้งแบบพกพา) ② เครื่องวัดน้ำหนัก: 430×335×170 มม. (ขนาดเหมาะสำหรับจับด้วยมือ)

• น้ำหนัก: ① น้ำหนักของแต่ละแผ่นชั่งล้อ: 28 กก. (เบาเพื่อการขนส่งในสนาม) ② น้ำหนักของเครื่องวัดน้ำหนัก: 9 กก. รวมแบตเตอรี่ (พกพาได้อย่างสะดวกและเป็นมิตรกับสรีรศาสตร์)

• ช่วงการชั่งน้ำหนัก: ① ความสามารถในการรองรับน้ำหนักของล้อแต่ละล้อ: 0–20 ตัน ② ความสามารถในการรองรับน้ำหนักของเพลาเดี่ยว: 0–40 ตัน ③ น้ำหนักรวมสูงสุดของยานพาหนะ (GVWR): 0–1000 ตัน

• ประสิทธิภาพความแม่นยำ: ความแม่นยำแบบคงที่ ±1.0% FS; ความแม่นยำแบบเคลื่อนที่ ±3.0% FS (สอดคล้องกับข้อกำหนดด้านความแม่นยำสำหรับการบังคับใช้กฎหมาย)

• ระยะการส่งสัญญาณแบบไร้สาย: ① พื้นที่เปิดโล่ง (ไม่มีสิ่งกีดขวาง): 25 เมตร ② สภาพแวดล้อมที่มีสิ่งกีดขวาง: 20 เมตร

• ระยะอุณหภูมิการทํางาน: อุณหภูมิในการใช้งาน: -30 ถึง 80 องศาเซลเซียส; อุณหภูมิในการจัดเก็บ: -40 ถึง 80 องศาเซลเซียส (ใช้งานได้ทุกสภาพอากาศ)

• ความทนทานต่อความชื้นสัมพัทธ์: ความชื้นสัมพัทธ์ต่ำกว่า 90% RH (เหมาะสมกับสภาพภูมิอากาศที่หลากหลาย)

• ระดับการป้องกันสิ่งแวดล้อม: ① แพลตฟอร์มชั่งน้ำหนักแบบไร้สาย ระดับ IP67 (ป้องกันฝุ่นได้สมบูรณ์ สามารถจมน้ำได้) ② เครื่องวัดน้ำหนักแบบไร้สาย ระดับ IP65 (ป้องกันฝุ่นและน้ำได้)

3. คุณลักษณะเชิงฟังก์ชัน

• เทคโนโลยีไร้สายขั้นสูง: ระบบชั่งน้ำหนักเพลาแบบพกพาใช้การส่งสัญญาณแบบดิจิทัลไร้สาย ซึ่งช่วยขจัดปัญหาสายเคเบิลเสียหายและข้อไม่สะดวกในการใช้งาน เทคโนโลยีความถี่สูงพิเศษช่วยเพิ่มความสามารถในการต้านทานสัญญาณรบกวนได้อย่างมาก ทำให้การวัดค่าแบบไดนามิกมีความแม่นยำสูงเป็นพิเศษ และให้ประสิทธิภาพที่เชื่อถือได้แม้ในสภาพแวดล้อมที่มีคลื่นแม่เหล็กไฟฟ้าหนาแน่น

• การดำเนินงานแบบหลายโหมด: เครื่องชั่งรถบรรทุกแบบพกพามีโหมดการใช้งานสามโหมด (สำนักงานบริหารทางหลวง ตำรวจจราจร และคณะกรรมาธิการและกระทรวงทั้งแปดแห่ง) รวมทั้งโหมดพิมพ์เฉพาะทาง การตั้งค่าสอดคล้องกับ "ระเบียบว่าด้วยการบริหารยานพาหนะที่บรรทุกเกินน้ำหนักบนทางหลวง" ของประเทศจีน (คำสั่งกระทรวงคมนาคม ฉบับที่ 62 ปี 2016) เพื่อให้มั่นใจว่าสอดคล้องตามข้อบังคับที่เกี่ยวข้อง

• ความแม่นยำที่เพิ่มขึ้นผ่านการสอบเทียบ: แต่ละแพลตฟอร์มการชั่งน้ำหนักจะผ่านกระบวนการสอบเทียบแยกต่างหาก โดยมีความสามารถในการปรับค่าแบบ 10 จุด ซึ่งช่วยยกระดับความแม่นยำและความสม่ำเสมอของการวัดค่าให้สูงขึ้นอย่างมากภายใต้เงื่อนไขการรับน้ำหนักที่แตกต่างกันและสถานการณ์การใช้งานที่หลากหลาย

• การบันทึกข้อมูลอย่างครอบคลุม: หน้าปัดแสดงเวลา วันที่ และข้อมูลระบุตัวรถแบบเรียลไทม์ การตรวจสอบระดับแบตเตอรี่แบบบูรณาการทั้งสำหรับหน้าปัดและแพลตฟอร์มชั่งน้ำหนัก ช่วยให้มั่นใจในความน่าเชื่อถือในการใช้งาน ขณะที่การแสดงความเร็วของรถ (กม./ชม.) สนับสนุนการประเมินสถานการณ์แบบไดนามิก

• การกำจัดการคลาดเคลื่อนของค่าศูนย์: เทคโนโลยีค่าศูนย์แบบลอยตัวร่วมกับเทคโนโลยีการติดตามค่าศูนย์ ช่วยขจัดการคลาดเคลื่อนของการวัดได้อย่างสมบูรณ์ ทำให้มั่นใจในความแม่นยำระยะยาว และลดความจำเป็นในการปรับเทียบใหม่

• การวัดหลายเพลา: เครื่องชั่งพกพาสามารถวัดจำนวนเพลาได้สูงสุดถึง 20 เพลาแบบลำดับขั้นตอน รองรับโครงสร้างรถที่ซับซ้อน และให้การวิเคราะห์การกระจายภาระอย่างครอบคลุม

• เอกสารสำหรับการบังคับใช้กฎหมาย: เครื่องพิมพ์ขนาดเล็กในตัวสามารถสร้างรายงานการปฏิบัติตามข้อกำหนดอย่างละเอียด ซึ่งรวมถึงหน่วยงานที่ทำการตรวจสอบ เวลาที่บันทึก หมายเลขรถ น้ำหนักแต่ละเพลา น้ำหนักรวมที่วัดได้ ความจุที่ได้รับอนุมัติ เปอร์เซ็นต์น้ำหนักเกิน และรหัสประจำตัวผู้ตรวจสอบ — ทั้งหมดจัดรูปแบบให้เป็นหลักฐานที่ใช้ในการดำเนินคดีตามกฎหมายได้

• ความสามารถในการผสานรวมกับคอมพิวเตอร์: อินเทอร์เฟซมาตรฐาน RS-232 ช่วยให้เชื่อมต่อกับระบบคอมพิวเตอร์ภายนอกได้อย่างราบรื่น ความจุในการจัดเก็บข้อมูลของเครื่องแต่ละเครื่องสามารถบันทึกผลการวัดได้สูงสุด 1,000 รายการ รองรับการจัดเก็บบันทึกอย่างครบถ้วนและการวิเคราะห์ข้อมูลสำหรับยานพาหนะทั้งฝ่าย

• ความสามารถในการปฏิบัติงานอย่างอิสระเป็นเวลานาน: มีระบบชาร์จแบบสองทาง (ใช้ทั้งที่ชาร์จไฟฟ้ากระแสสลับจากปลั๊กบนผนังและที่ชาร์จในรถยนต์) พร้อมแบตเตอรี่ภายในความจุสูง ทำให้สามารถดำเนินการตรวจสอบได้หลายร้อยรอบต่อการชาร์จหนึ่งครั้ง ช่วยเพิ่มประสิทธิภาพในการใช้งานภาคสนามและลดความจำเป็นในการชาร์จบ่อยๆ

การแสดงรายละเอียด

พารามิเตอร์
