Pagsasagawa ng Precision Engineering: Paano Gumagana ang mga Strain Gauge sa Pagmamanufaktura ng Load Cell

Sa teknolohiyang pampresisyon ng pagsukat, ang pagganap ng isang load cell ay nakasalalay nang husto sa isang mahalagang bahagi: ang strain gauge. Habang load cells ay malawakang kinikilala bilang ang pangunahing device na ginagamit upang i-convert ang puwersa o timbang sa mga elektrikal na signal, ang strain gauge ang sensitibong elemento na nagpapagana ng conversion na ito.

Para sa mga inhinyero, mga buyer sa industriya, at mga tagapag-integrate ng sistema ng pagbubuhay, ang pag-unawa sa ugnayan sa pagitan ng strain Gauges at pagmamanufacture ng load cell ay mahalaga hindi lamang para sa teknikal na kaalaman, kundi pati na rin para sa produkto pagpili, pagtataya ng kalidad, at pagtataya sa mga tagapagkaloob. Ang isang mahusay na ginawang load cell ay hindi lamang isang metal na katawan na may kable na output. Ito ay ang resulta ng maingat na mekanikal na disenyo, eksaktong mga prinsipyo ng pagsukat ng strain, matatag na pag-uugali ng materyales, at lubhang kontroladong mga proseso ng produksyon.

Inilalahad ng artikulong ito kung paano gumagana ang mga strain gauge sa paggawa ng load cell at kung bakit sila bumubuo ng teknikal na tulay sa pagitan ng hilaw na mekanikal na puwersa at maaasahang industriyal na pagtimbang.

1. Ano ang Strain Gauge?

Ang strain gauge ay isang sensitibong bahagi na nagbabago ng mekanikal na strain ng isang istruktural na sangkap sa isang napapansin at nasusukat na pagbabago sa elektrikal na resistensya. Sa simpleng salita, kapag ang isang materyales ay nababago ang hugis dahil sa isang puwersa, ang strain gauge na nakakabit dito ay nababago rin ang hugis. Ang pagbabagong ito ay nagdudulot ng pagbabago sa resistensya, na maaaring kumuha at iproseso bilang isang elektrikal na signal.

Ayon sa pampublikong teknikal na paglalarawan sa website ng GDHLHDC, ang mga gauge ng resistensyang pang-deformasyon ay mga pangunahing sensitibong bahagi na malawakang ginagamit sa mga load cell, sensor ng puwersa, pagsubaybay sa kalusugan ng istruktura, pagsusuri sa aerospace, at marami pang iba pang senaryo ng pagsukat. Ito ay nagpapakita na ang mga gauge ng deformasyon ay hindi sekundaryong aksesorya—kundi ang pundasyon ng konbersyon mula sa puwersa patungo sa signal.

Para sa mga bumibili na naghahanap ng mas malawak na hanay ng mga produkto sa presisyong pagsensing, ang aming strain Gauges mga solusyon ay nagbibigay ng mas malawak na pananaw kung paano sumusuporta ang mga pangunahing elemento ng pagsensing sa mga sistemang pang-industriya ng pagsukat.

2. Bakit Mahalaga ang mga Gauge ng Deformasyon sa Pagmamanupaktura ng Load Cell

Ang isang load cell ay gumagana sa pamamagitan ng pagkonberte ng beban o masa sa isang elektrikal na signal. Gayunman, ang metal na istruktura ng isang load cell ay hindi magagawa ito nang mag-isa. Ang istruktura ay nagbibigay ng daanan para sa mekanikal na deformasyon, ngunit ang gauge ng deformasyon ang tumutukoy sa maliit na pagbabago na dulot ng puwersa.

Kapag inilalapat ang puwersa sa elastikong elemento ng load cell, ang metal na katawan ay sumasailalim sa kontroladong dehormasyon. Ang mga nakadikit na strain gauge ay sumusunod sa dehormasyong ito at nagpapalabas ng mga pagbabago sa resistensya. Ang mga pagbabagong ito ay kinokonberti naman sa isang elektrikal na output na tumutugma sa inilapat na karga.

Ibig sabihin, ang kalidad ng strain gauge ay direktang nakaaapekto sa:

• Sensibilidad ng signal
• Katumpakan ng Pagsusukat
• Paulit-ulit
• Matibay na estabilidad sa haba-haba ng panahon
• Pagganap na may kaugnayan sa temperatura
• Pagkakapareho sa pagitan ng mga yunit

Sa madaling salita, kung ang strain gauge ay mahina, hindi matatag, o hindi angkop na nakakabit sa elastikong katawan, ang panghuling load cell ay hindi makakagawa nang maaasahan.

3. Ang Pangunahing Prinsipyo ng Paggana sa Loob ng Isang Load Cell

Sa paggawa ng load cell, ang mga strain gauge ay nakakabit sa mga tiyak na posisyon sa elastikong elemento kung saan inaasahan ang dehormasyon kapag may karga. Ang mga posisyong ito ay pinipili batay sa mekanikal na disenyo at pagsusuri ng stress upang ang sensor ay makapag-ambag ng makabuluhang strain habang pinabababa ang di-nais na interbensyon.

Habang inaaplikahan ang karga, ang elastikong elemento ay umaabot o sumusuko nang bahagya. Ang mga strain gauge na nakakabit sa istruktura ay nakakaranas ng parehong dehormasyon. Ito ang nagbabago sa kanilang elektrikal na resistensya, at ang signal ay pinoproseso sa pamamagitan ng circuit ng pagsukat upang makabuo ng isang maaaring gamiting output.

Ang proseso ay maaaring tunog na simple sa teorya, ngunit sa pagmamanupaktura, kailangan nito ng tiyak na kontrol sa:

• Uri ng strain gauge
• Kalidad ng pagkakadikit
• Posisyon ng pagkakalagay
• Disenyo ng elastikong katawan
• Pagkakatugma ng circuit
• Kompensasyon at kalibrasyon

Kaya nga ang pagmamanupaktura ng load cell ay pangunahing isang proseso ng precision engineering imbes na simpleng trabaho sa pag-aassemble.

4. Ang Pagganap ng Strain Gauge ay Nakaaapekto sa Katiyakan ng Load Cell

Ang mga load cell ay malawakang ginagamit sa industriyal na metrolohiya, mga elektronikong timbangan, awtomatikong linya ng produksyon, logistics, imbakan, at iba pang aplikasyon kung saan ang pare-parehong output ay mahalaga. Sa lahat ng sistemang ito, ang strain gauge ay gumaganap ng direktang papel sa pagtukoy kung gaano kahusay ang pagganap ng sensor.

Ang isang strain gauge na may mataas na kalidad ay tumutulong na mapabuti ang mga sumusunod:

• Sensibilidad sa maliit na dehormasyon
• Matatag na pag-uugali ng resistensya
• Pagkakapare-pareho ng Senyas
• Pag-uulit ng pagsukat
• Bawasan ang drift sa paglipas ng panahon

Kung hindi matatag ang pagganap ng strain gauge, maaaring magpakita ang load cell ng hindi pare-parehong signal, mas mababang pag-uulit (repeatability), o mga problema sa calibration habang gumagana. Dahil dito, ang mga advanced na tagagawa ng load cell ay nakatuon hindi lamang sa istrukturang metal, kundi pati na rin sa pananaliksik at pag-unlad (R&D), pagkakatugma, at kontrol ng proseso ng strain gauge.

Ang website ng GDHLHDC ay binibigyang-diin na ang mga strain gauge ay pangunahing sensitibong komponente at na ang kumpanya ay may matagal nang pamumuhunan sa pananaliksik at pag-unlad (R&D) para sa tiyak na pagsukat. Ito ay isang mahalagang senyal para sa mga industrial buyer dahil ang kakayahan sa strain gauge ay isa sa mga mas malalim na teknikal na pundasyon sa likod ng kalidad ng load cell.

5. Ang Kagandahan ng Pagmamanupaktura ay Higit Pa sa Elastic Body

Kapag sinusuri ng mga buyer ang mga load cell, madalas nilang pinapansin ang uri ng materyal, saklaw ng load, o panlabas na anyo. Ngunit ang tunay na kagandahan ng pagmamanupaktura ay nakasalalay sa interaksyon sa pagitan ng mekanikal na istruktura at teknolohiya ng strain gauge.

Ang isang maayos na ginawang load cell ay nangangailangan ng maingat na kontrol sa:

• Paggawa ng elastic body
• Panghuling paggamit sa ibabaw
• Pagkabit ng strain gauge
• Kable at layout ng sirkito
• Pag-seal at Proteksyon
• Proceso ng Kalibrasyon
• Pagkakapareho ng huling inspeksyon

Ang strain gauge ay lalo na mahalaga dahil kahit ang maliit na mga pagkakamali sa pagpo-posisyon, pagpapakopya, o pagmamatch ay maaaring makaapekto sa panghuling output ng sensor. Sa paggawa ng mga load cell na may mataas na kawastuhan, ang katiyakan ng sensor ay katumbas lamang ng katiyakan ng proseso na ginamit upang i-install at isama ang strain gauge sa katawan nito.

Kaya nga ang kaalaman tungkol sa strain gauge ay hindi hiwalay sa inhinyeriyang pang-load cell — ito ay sentral dito.

6. Paano Sinusuportahan ng mga Strain Gauge ang Iba’t Ibang Aplikasyon ng Load Cell

Iba-iba ang mga kailangan ng sensor sa iba’t ibang sistemang pang-industriya sa timbang. Ang isang kompakto at pangkomersyo na sistemang pangtimbang, isang plataporma para sa logistics, isang awtomatikong linya ng produksyon, at isang portable na sistemang pangtimbang ng axle ay nangangailangan ng magkakaibang mga katangian sa istruktura at pagganap.

Dahil ang mga strain gauge ang sentro ng pagkakasentro sa pagsusuri, ang kalidad at integrasyon nito ang nakaaapekto sa kung gaano kahusay ang pagganap ng isang load cell sa ilalim ng mga kondisyong ito. Ang parehong pangunahing prinsipyo ay may bisa sa lahat ng uri ng load cell, ngunit maaaring magkaiba ang mekanikal na disenyo, distribusyon ng stress, at mga pangangailangan ng sistema.

Ito ang isa sa mga dahilan kung bakit ang kakayahan ng strain gauge ay sumusuporta sa mas malawak na pagkakaiba-iba ng mga produkto ng load cell na makikita sa website ng GDHLHDC, kabilang na rito ang:

• Mga miniature na load cell
• Mga komersyal na aluminium load cell
• Mga komersyal na steel load cell

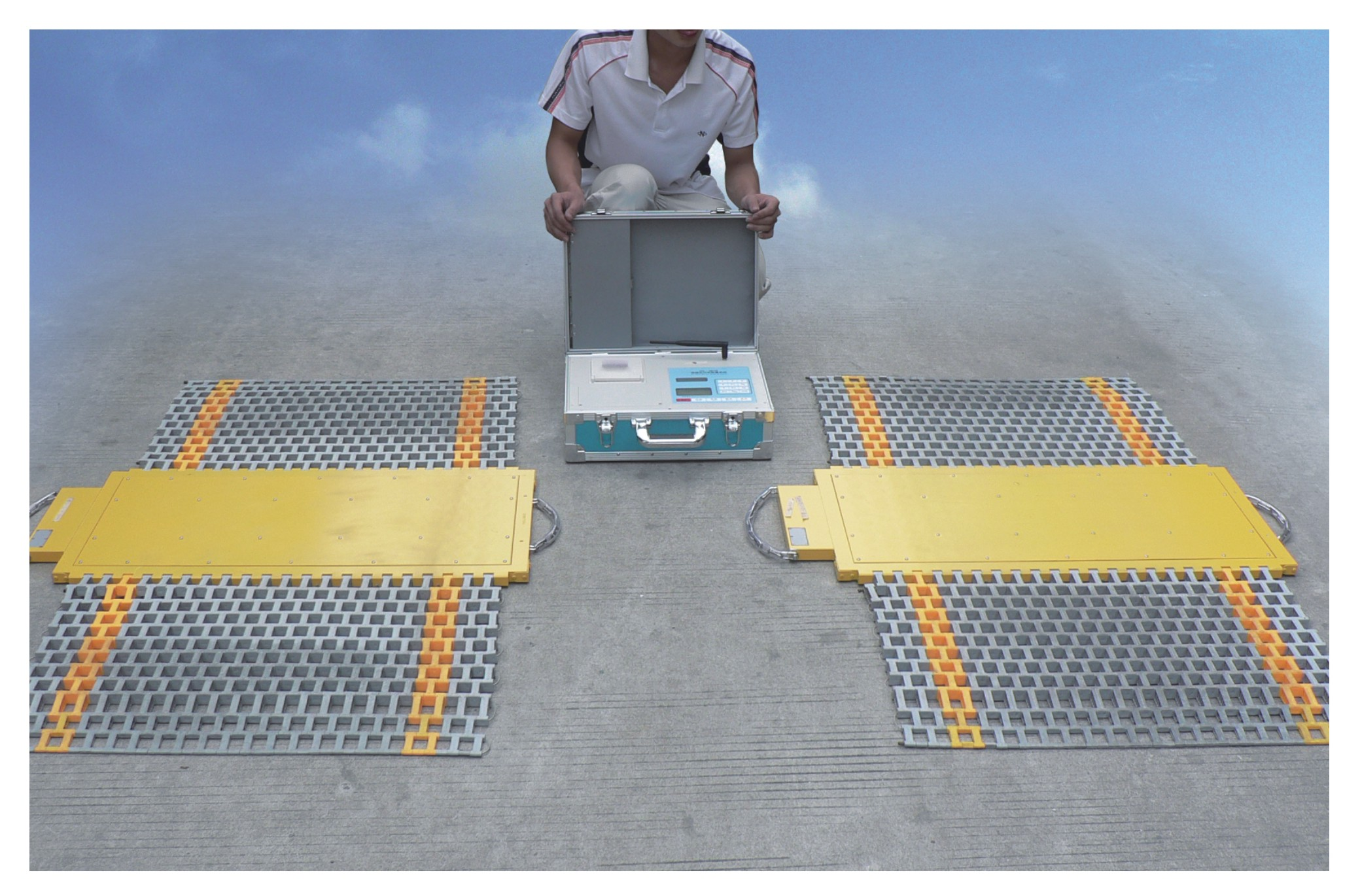

• Portable Axle Weighing Systems
• Mga solusyon para sa eksaktong pagsukat

Ang strain gauge ang nagbibigay ng teknikal na pagkakaisa sa mga pamilya ng produktong ito.

7. Bakit Mahalaga Ito sa Pagtataya sa Tagapag-suplay

Para sa mga B2B na bumibili, ang pag-unawa sa papel ng mga strain gauge ay nakakatulong upang mapabuti ang pagtataya sa tagapag-suplay. Ang isang tagagawa na may tunay na kakayahan sa strain gauge ay karaniwang may mas malalim na teknikal na kaalaman kaysa sa isang tagapag-suplay na nag-aassemble lamang ng mga handa nang sensor body.

Sa website ng GDHLHDC, binibigyang-diin ng kumpanya ang kanyang pundasyon sa pananaliksik at paggawa ng mga eksaktong pagsukat, ang mahabang kasaysayan nito sa operasyon simula noong 2003, ang mga sertipikasyon nito mula sa ISO / CE / RoHS / OIML, at ang portfolio nito na may higit sa 155 na patent hanggang 2025. Mahalaga ang mga detalyeng ito dahil nagpapahiwatig sila ng malalim na inhinyeriyang kaugnay ng parehong strain gauges at load cells.

Kapag sinusuri ng mga bumibili ang isang supplier para sa mga sistemang pang-industriyang timbangan, ang mga kapaki-pakinabang na tanong ay kasama ang mga sumusunod:

• Nauunawaan ba ng supplier ang parehong strain gauges at integrasyon ng load cell?
• May kakayahan ba ang kumpanya sa pananaliksik at pag-unlad (R&D) ng eksaktong pagsukat?
• Kaya ba ng supplier na suportahan ang iba’t ibang senaryo ng aplikasyon sa industriya?
• Sapat ba ang lawak ng hanay ng produkto upang suportahan ang mga solusyon sa antas ng sistema?
• May ebidensya ba ang kumpanya ng teknikal na pagkakapareho at pamamahala ng kalidad?

Ang isang supplier na nauunawaan ang sensing element gayundin ang panghuling produkto ng sensor ay karaniwang nasa mas malakas na posisyon upang suportahan ang mga pangangailangan sa industriyal na pagsukat.

8. Ang Strain Gauges at Load Cells ay bumubuo ng likas na tulay sa nilalaman ng teknikal

Mula sa pananaw ng nilalaman na teknikal, ang mga strain gauge at load cell ay hindi dapat tratuhin bilang mga hiwalay na paksa. Sila ay natural na magkakaugnay.

Ang mga strain gauge ang nagpapaliwanag sa prinsipyo ng pag-iisip. Ang mga load cell naman ang nagpapaliwanag sa aplikasyon at panghuling solusyon ng sensor. Ang isa ay ang pangunahing bahagi; ang kabila naman ay ang ininhengyerong produkto na ginawa palibot sa bahaging iyon. Dahil dito, ang pag-uugnay ng dalawang temang nilalaman na ito ay lumilikha ng mas malakas na istruktura ng kaalaman na teknikal para sa parehong mga gumagamit at mga search engine.

Para sa mga mambabasa na gustong unawain ang mas malawak na aspeto ng industriyal na aplikasyon ng teknolohiyang ito, ang aming load cells pahina ng produkto ay nagbibigay ng karagdagang impormasyon tungkol sa mga solusyon para sa eksaktong timbangan at pagsukat ng puwersa.

Kongklusyon

Ang mga gauge ng pagkabagu-bago (strain gauges) ang mga pangunahing elemento ng pagsusuri na nagpapagana sa pagganap ng load cell. Ito ay nagpapalit ng maliit na mekanikal na pagkabagu-bago sa mga pagbabago ng resistensya, na nagpapahintulot sa load cell na palitan ang puwersa sa isang sukatin nang elektrikal na signal. Kung walang tiyak na disenyo, pagkakadikit, at integrasyon ng strain gauge, hindi maisasagawa ang eksaktong paggawa ng load cell.

Para sa mga industrial buyer at inhinyero, ang pag-unawa sa ugnayang ito ay tumutulong na mapabuti ang parehong teknikal na paghatol at pagtataya sa supplier. Ang mas malalim na kaalaman tungkol sa paggana ng strain gauge ay nagpapadali sa pag-unawa kung bakit ang ilang load cell ang nagbibigay ng mas mataas na kawastuhan, katatagan, at pangmatagalang pagganap kaysa sa iba.

Sa teknolohiyang pang-eksaktong timbangan, ang landas mula sa puwersa hanggang sa signal ay nagsisimula sa strain gauge — at umaabot sa praktikal na halaga sa industriya sa pamamagitan ng load cell.
